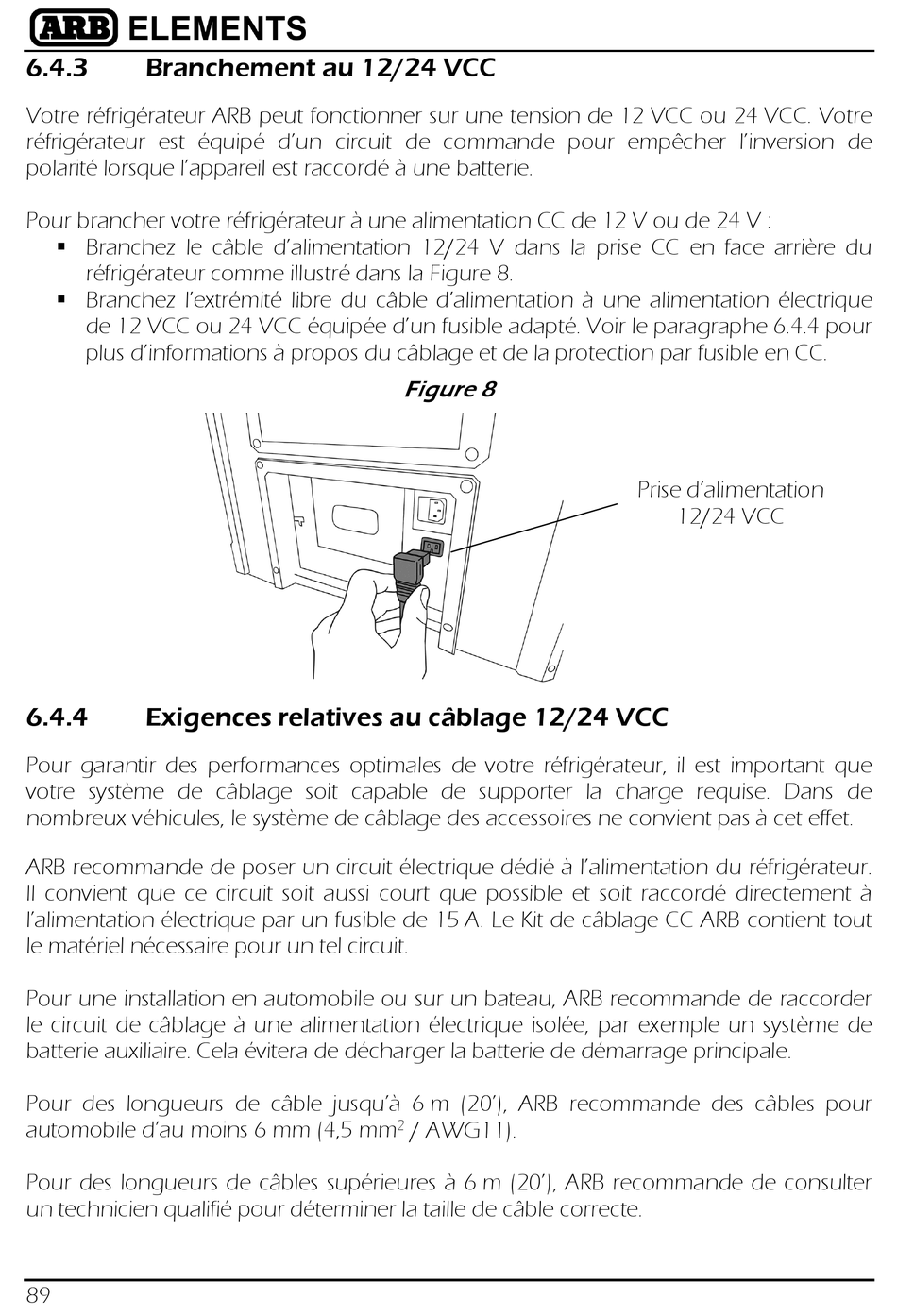

6.4.3

Branchement au 12/24 VCC

Votre réfrigérateur ARB peut fonctionner sur une tension de 12 VCC ou 24 VCC. Votre
réfrigérateur est équipé d'un circuit de commande pour empêcher l'inversion de
polarité lorsque l'appareil est raccordé à une batterie.
Pour brancher votre réfrigérateur à une alimentation CC de 12 V ou de 24 V :
 Branchez le câble d'alimentation 12/24 V dans la prise CC en face arrière du
réfrigérateur comme illustré dans la Figure 8.
 Branchez l'extrémité libre du câble d'alimentation à une alimentation électrique
de 12 VCC ou 24 VCC équipée d'un fusible adapté. Voir le paragraphe 6.4.4 pour
plus d'informations à propos du câblage et de la protection par fusible en CC.
6.4.4 Exigences relatives au câblage 12/24 VCC
Pour garantir des performances optimales de votre réfrigérateur, il est important que
votre système de câblage soit capable de supporter la charge requise. Dans de
nombreux véhicules, le système de câblage des accessoires ne convient pas à cet effet.
ARB recommande de poser un circuit électrique dédié à l'alimentation du réfrigérateur.
Il convient que ce circuit soit aussi court que possible et soit raccordé directement à
l'alimentation électrique par un fusible de 15 A. Le Kit de câblage CC ARB contient tout
le matériel nécessaire pour un tel circuit.
Pour une installation en automobile ou sur un bateau, ARB recommande de raccorder
le circuit de câblage à une alimentation électrique isolée, par exemple un système de
batterie auxiliaire. Cela évitera de décharger la batterie de démarrage principale.
Pour des longueurs de câble jusqu'à 6 m (20'), ARB recommande des câbles pour
automobile d'au moins 6 mm (4,5 mm
Pour des longueurs de câbles supérieures à 6 m (20'), ARB recommande de consulter
un technicien qualifié pour déterminer la taille de câble correcte.
89
Figure 8
2 / AWG11).
Prise d'alimentation
12/24 VCC
