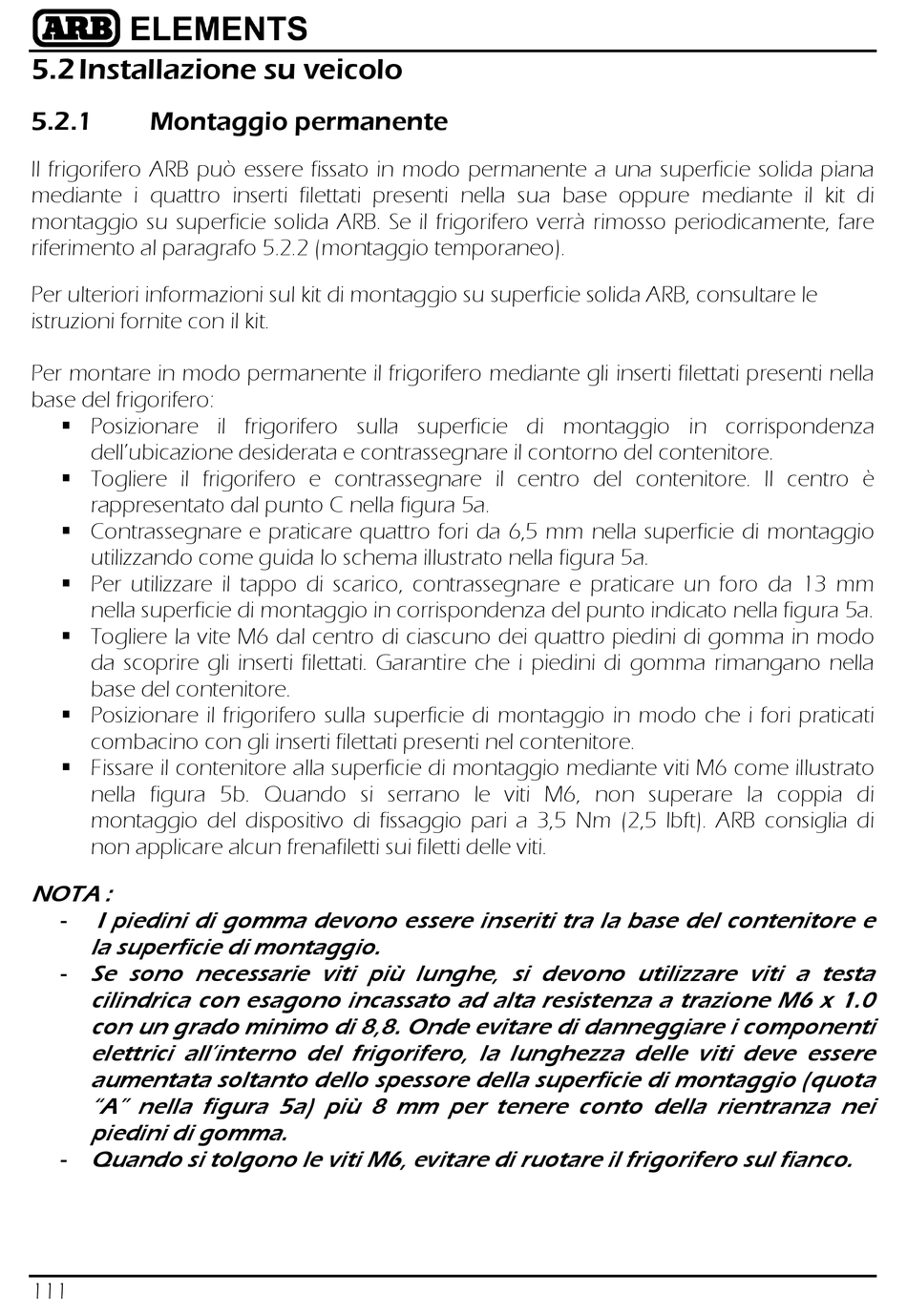

5.2 Installazione su veicolo

5.2.1

Montaggio permanente

Il frigorifero ARB può essere fissato in modo permanente a una superficie solida piana
mediante i quattro inserti filettati presenti nella sua base oppure mediante il kit di
montaggio su superficie solida ARB. Se il frigorifero verrà rimosso periodicamente, fare
riferimento al paragrafo 5.2.2 (montaggio temporaneo).
Per ulteriori informazioni sul kit di montaggio su superficie solida ARB, consultare le
istruzioni fornite con il kit.
Per montare in modo permanente il frigorifero mediante gli inserti filettati presenti nella
base del frigorifero:
 Posizionare il frigorifero sulla superficie di montaggio in corrispondenza
dell'ubicazione desiderata e contrassegnare il contorno del contenitore.
 Togliere il frigorifero e contrassegnare il centro del contenitore. Il centro è
rappresentato dal punto C nella figura 5a.
 Contrassegnare e praticare quattro fori da 6,5 mm nella superficie di montaggio
utilizzando come guida lo schema illustrato nella figura 5a.
 Per utilizzare il tappo di scarico, contrassegnare e praticare un foro da 13 mm
nella superficie di montaggio in corrispondenza del punto indicato nella figura 5a.
 Togliere la vite M6 dal centro di ciascuno dei quattro piedini di gomma in modo
da scoprire gli inserti filettati. Garantire che i piedini di gomma rimangano nella
base del contenitore.
 Posizionare il frigorifero sulla superficie di montaggio in modo che i fori praticati
combacino con gli inserti filettati presenti nel contenitore.
 Fissare il contenitore alla superficie di montaggio mediante viti M6 come illustrato
nella figura 5b. Quando si serrano le viti M6, non superare la coppia di
montaggio del dispositivo di fissaggio pari a 3,5 Nm (2,5 lbft). ARB consiglia di
non applicare alcun frenafiletti sui filetti delle viti.
NOTA :
I piedini di gomma devono essere inseriti tra la base del contenitore e
-
la superficie di montaggio.
Se sono necessarie viti più lunghe, si devono utilizzare viti a testa
-
cilindrica con esagono incassato ad alta resistenza a trazione M6 x 1.0
con un grado minimo di 8,8. Onde evitare di danneggiare i componenti
elettrici all'interno del frigorifero, la lunghezza delle viti deve essere
aumentata soltanto dello spessore della superficie di montaggio (quota
"A" nella figura 5a) più 8 mm per tenere conto della rientranza nei
piedini di gomma.
Quando si tolgono le viti M6, evitare di ruotare il frigorifero sul fianco.
-
