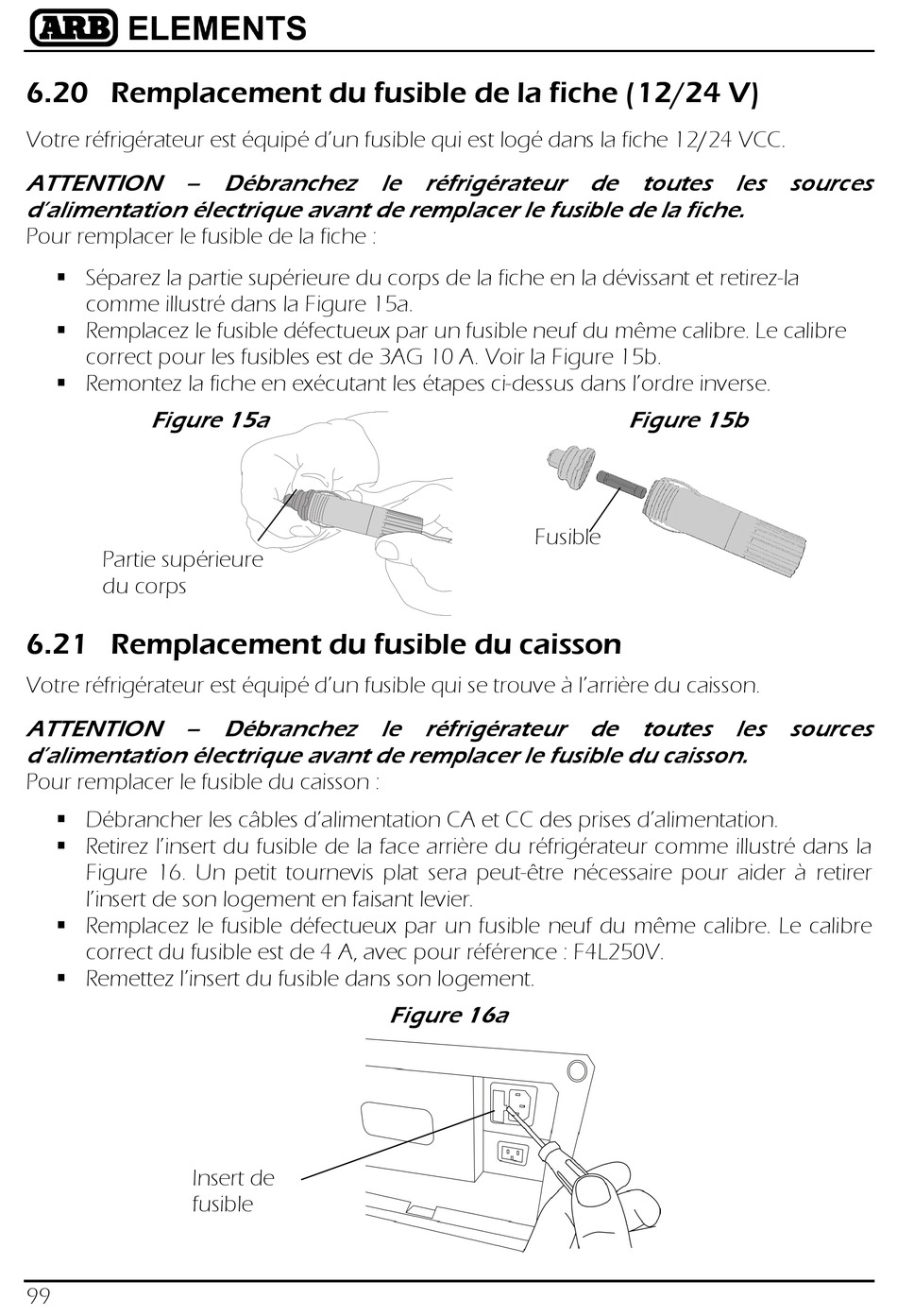

6.20 Remplacement du fusible de la fiche (12/24 V)

Votre réfrigérateur est équipé d'un fusible qui est logé dans la fiche 12/24 VCC.
ATTENTION – Débranchez le réfrigérateur de toutes les sources
d'alimentation électrique avant de remplacer le fusible de la fiche.
Pour remplacer le fusible de la fiche :
 Séparez la partie supérieure du corps de la fiche en la dévissant et retirez-la
comme illustré dans la Figure 15a.
 Remplacez le fusible défectueux par un fusible neuf du même calibre. Le calibre
correct pour les fusibles est de 3AG 10 A. Voir la Figure 15b.
 Remontez la fiche en exécutant les étapes ci-dessus dans l'ordre inverse.
Figure 15a
Partie supérieure
du corps

6.21 Remplacement du fusible du caisson

Votre réfrigérateur est équipé d'un fusible qui se trouve à l'arrière du caisson.
ATTENTION – Débranchez le réfrigérateur de toutes les sources
d'alimentation électrique avant de remplacer le fusible du caisson.
Pour remplacer le fusible du caisson :
 Débrancher les câbles d'alimentation CA et CC des prises d'alimentation.
 Retirez l'insert du fusible de la face arrière du réfrigérateur comme illustré dans la
Figure 16. Un petit tournevis plat sera peut-être nécessaire pour aider à retirer
l'insert de son logement en faisant levier.
 Remplacez le fusible défectueux par un fusible neuf du même calibre. Le calibre
correct du fusible est de 4 A, avec pour référence : F4L250V.
 Remettez l'insert du fusible dans son logement.
Insert de
fusible
99
Fusible
Figure 16a
Figure 15b
