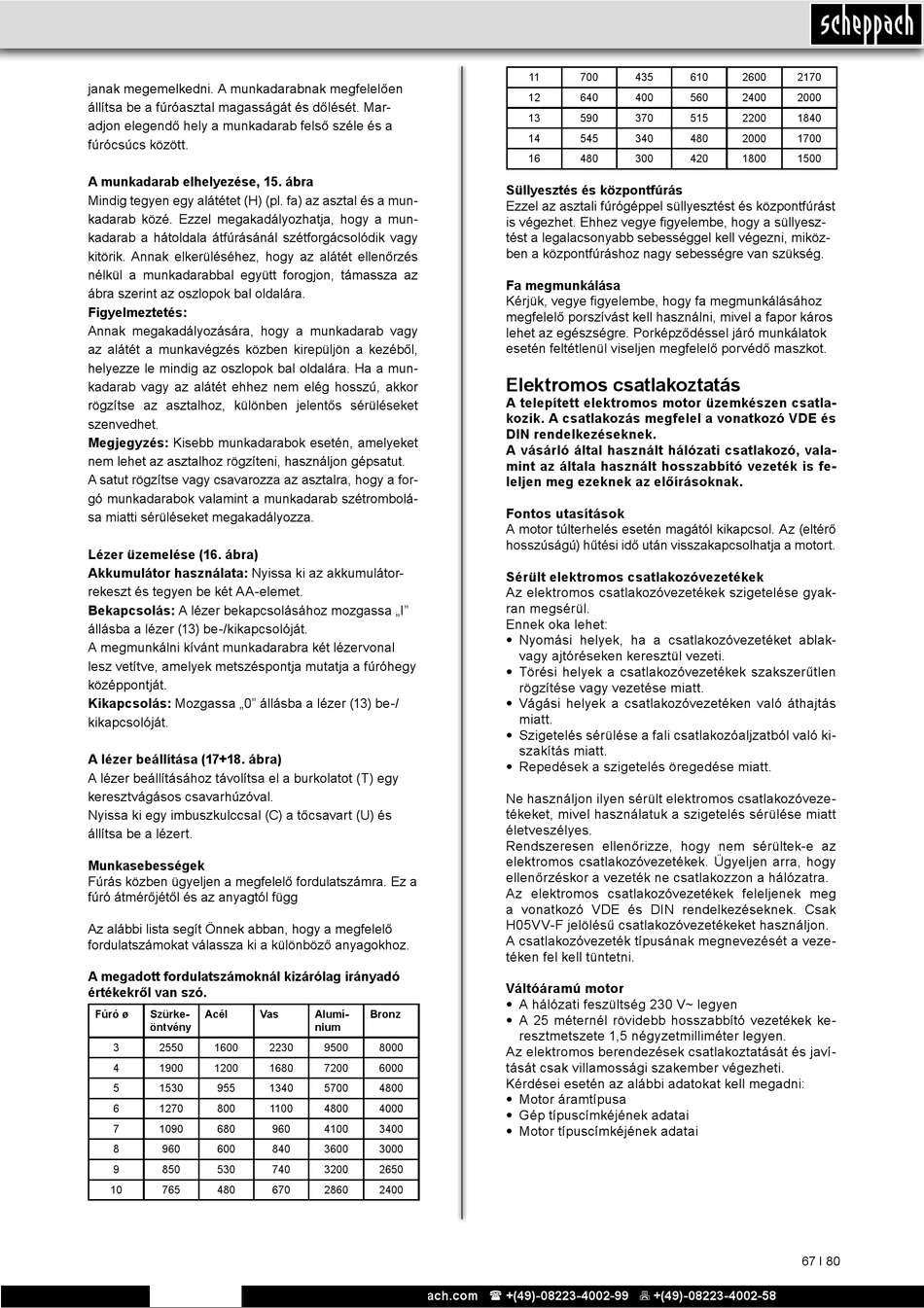

janak megemelkedni. A munkadarabnak megfelelően
állítsa be a fúróasztal magasságát és dőlését. Mar-
adjon elegendő hely a munkadarab felső széle és a
fúrócsúcs között.
A munkadarab elhelyezése, 15. ábra
Mindig tegyen egy alátétet (H) (pl. fa) az asztal és a mun-
kadarab közé. Ezzel megakadályozhatja, hogy a mun-
kadarab a hátoldala átfúrásánál szétforgácsolódik vagy
kitörik. Annak elkerüléséhez, hogy az alátét ellenőrzés
nélkül a munkadarabbal együtt forogjon, támassza az
ábra szerint az oszlopok bal oldalára.
Figyelmeztetés:
Annak megakadályozására, hogy a munkadarab vagy
az alátét a munkavégzés közben kirepüljön a kezéből,
helyezze le mindig az oszlopok bal oldalára. Ha a mun-
kadarab vagy az alátét ehhez nem elég hosszú, akkor
rögzítse az asztalhoz, különben jelentős sérüléseket
szenvedhet.
Megjegyzés: Kisebb munkadarabok esetén, amelyeket
nem lehet az asztalhoz rögzíteni, használjon gépsatut.
A satut rögzítse vagy csavarozza az asztalra, hogy a for-
gó munkadarabok valamint a munkadarab szétrombolá-
sa miatti sérüléseket megakadályozza.
Lézer üzemelése (16. ábra)
Akkumulátor használata: Nyissa ki az akkumulátor-
rekeszt és tegyen be két AA-elemet.
Bekapcsolás: A lézer bekapcsolásához mozgassa „I"
állásba a lézer (13) be-/kikapcsolóját.
A megmunkálni kívánt munkadarabra két lézervonal
lesz vetítve, amelyek metszéspontja mutatja a fúróhegy
középpontját.
Kikapcsolás: Mozgassa „0" állásba a lézer (13) be-/
kikapcsolóját.
A lézer beállítása (17+18. ábra)
A lézer beállításához távolítsa el a burkolatot (T) egy
keresztvágásos csavarhúzóval.
Nyissa ki egy imbuszkulccsal (C) a tőcsavart (U) és
állítsa be a lézert.
Munkasebességek
Fúrás közben ügyeljen a megfelelő fordulatszámra. Ez a
fúró átmérőjétől és az anyagtól függ
Az alábbi lista segít Önnek abban, hogy a megfelelő
fordulatszámokat válassza ki a különböző anyagokhoz.
A megadott fordulatszámoknál kizárólag irányadó
értékekről van szó.
Fúró ø
Szürke-
Acél
Vas
öntvény
3
2550
1600
4
1900
1200
5
1530
955
6
1270
800
7
1090
680
8
960
600
9
850
530
10
765
480
www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58
www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58
www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58
Alumí-
Bronz
nium
2230
9500
8000
1680
7200
6000
1340
5700
4800
1100
4800
4000
960
4100
3400
840
3600
3000
740
3200
2650
670
2860
2400
11
700
435
12
640
400
13
590
370
14
545
340
16
480
300
Süllyesztés és központfúrás
Ezzel az asztali fúrógéppel süllyesztést és központfúrást
is végezhet. Ehhez vegye figyelembe, hogy a süllyesz-
tést a legalacsonyabb sebességgel kell végezni, miköz-
ben a központfúráshoz nagy sebességre van szükség.
Fa megmunkálása
Kérjük, vegye figyelembe, hogy fa megmunkálásához
megfelelő porszívást kell használni, mivel a fapor káros
lehet az egészségre. Porképződéssel járó munkálatok
esetén feltétlenül viseljen megfelelő porvédő maszkot.
Elektromos csatlakoztatás
A telepített elektromos motor üzemkészen csatla-
kozik. A csatlakozás megfelel a vonatkozó VDE és
DIN rendelkezéseknek.
A vásárló által használt hálózati csatlakozó, vala-
mint az általa használt hosszabbító vezeték is fe-
leljen meg ezeknek az előírásoknak.
Fontos utasítások
A motor túlterhelés esetén magától kikapcsol. Az (eltérő
hosszúságú) hűtési idő után visszakapcsolhatja a motort.
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékek szigetelése gyak-
ran megsérül.
Ennek oka lehet:
• Nyomási helyek, ha a csatlakozóvezetéket ablak-
vagy ajtóréseken keresztül vezeti.
• Törési helyek a csatlakozóvezetékek szakszerűtlen
rögzítése vagy vezetése miatt.
• Vágási helyek a csatlakozóvezetéken való áthajtás
miatt.
• Szigetelés sérülése a fali csatlakozóaljzatból való ki-
szakítás miatt.
• Repedések a szigetelés öregedése miatt.
Ne használjon ilyen sérült elektromos csatlakozóveze-
tékeket, mivel használatuk a szigetelés sérülése miatt
életveszélyes.
Rendszeresen ellenőrizze, hogy nem sérültek-e az
elektromos csatlakozóvezetékek. Ügyeljen arra, hogy
ellenőrzéskor a vezeték ne csatlakozzon a hálózatra.
Az elektromos csatlakozóvezetékek feleljenek meg
a vonatkozó VDE és DIN rendelkezéseknek. Csak
H05VV-F jelölésű csatlakozóvezetékeket használjon.
A csatlakozóvezeték típusának megnevezését a veze-
téken fel kell tüntetni.
Váltóáramú motor
• A hálózati feszültség 230 V~ legyen
• A 25 méternél rövidebb hosszabbító vezetékek ke-
resztmetszete 1,5 négyzetmilliméter legyen.
Az elektromos berendezések csatlakoztatását és javí-
tását csak villamossági szakember végezheti.
Kérdései esetén az alábbi adatokat kell megadni:
• Motor áramtípusa
• Gép típuscímkéjének adatai
• Motor típuscímkéjének adatai
610
2600
2170
560
2400
2000
515
2200
1840
480
2000
1700
420
1800
1500
67 І 80
