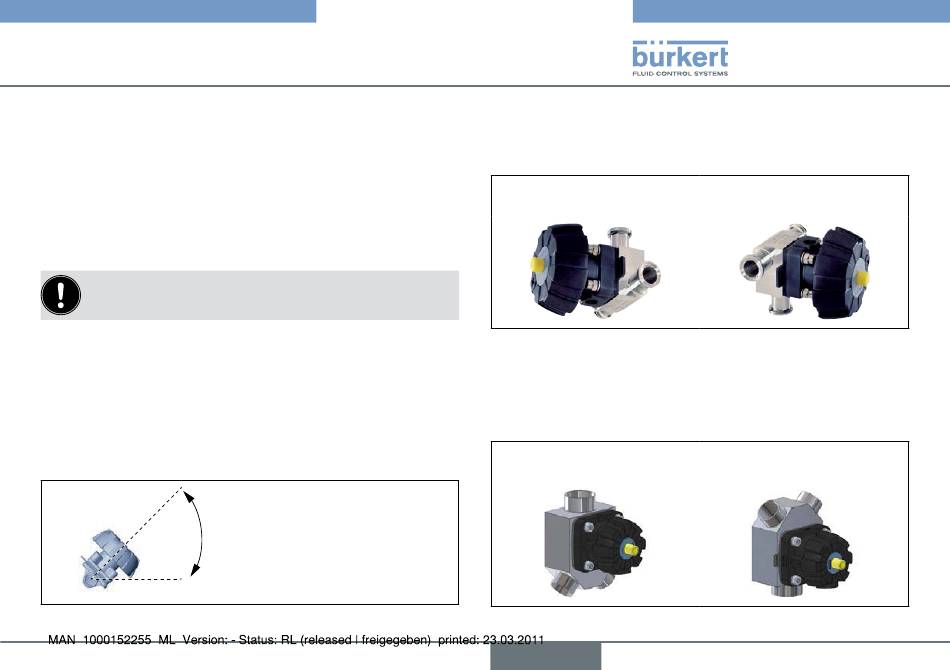

8.2. Vor dem einbau
• Vor dem Anschluss des Ventils auf fluchtende Rohrleitungen achten.
• Durchflussrichtung ist beliebig.
8.2.1. einbaulage 2/2-Wege Ventile
• Die Einbaulage des handbetätigten Membranventils ist beliebig.
einbau für selbstentleerung des gehäuses
Die Sicherstellung der Selbstentleerung liegt in der Verant-
wortung des Installateurs und Betreibers.
Um die Selbstentleerung zu gewährleisten:
→
Gehäuse um den Winkel α = 10° bis 40° geneigt zur Horizon-
talen einbauen (siehe Bild 4).
Bei Schmiede- und Gussgehäusen ist hierfür eine Markierung
angebracht, welche nach oben zeigen muss (12 Uhr-Stellung).
→
Zur Leitungsachse einen Neigungswinkel von 3° ... 5° einhalten.
→
Die Bohrung (im Antriebssockel) zur Überwachung der Leckage
muss am tiefsten Punkt sein.
α
Bild 4: Einbaulage zur Selbstentleerung des Gehäuses
Q-Pulse Id VM422
3235, 3239
Montage
Winkel α: 10° bis 40°
Neigung zur Leitungsachse 3° bis 5°
8.2.2. einbaulage T-Ventile Typ 3234
Für den Einbau der T-Ventile in Ringleitungen werden folgende Ein-
baulagen empfohlen:
Bei Zuführung eines
Mediums:
Bild 5: Einbaulage des Typs 3234
8.2.3. einbaulage y-Ventile Typ 3239
Für den Einbau der Y-Ventile in Anlagen werden folgende Einbaulagen
empfohlen:
Bei Zuführung eines
Mediums:
Bild 6: Einbaulage des Typs 3239
