8.2. avant le montage
• Veillez à ce que les tuyauteries soient correctement alignées.
• Le sens de débit est indifférent.
8.2.1. position de montage vanne 2/2 voies
• La position de montage est au choix.
montage pour permettre au boîtier de se vider automatiquement
L'installateur et l'exploitant sont responsables du vidage
automatique.
Pour que le boîtier se vide automatiquement :
→
Montez le boîtier avec un angle d'inclinaison α = 10° à 40° par
rapport à l'horizontale (voir Fig. 4). Les boîtiers forgés et coulés
présentent pour cela un marquage qui doit être dirigé vers le
haut (position 12 heures).
→
Respecter un angle d'inclinaison de 3° – 5°.
→
L'alésage (dans le socle de l'actionneur) pour la surveillance des
fuites doit se trouver au point le plus bas.
α

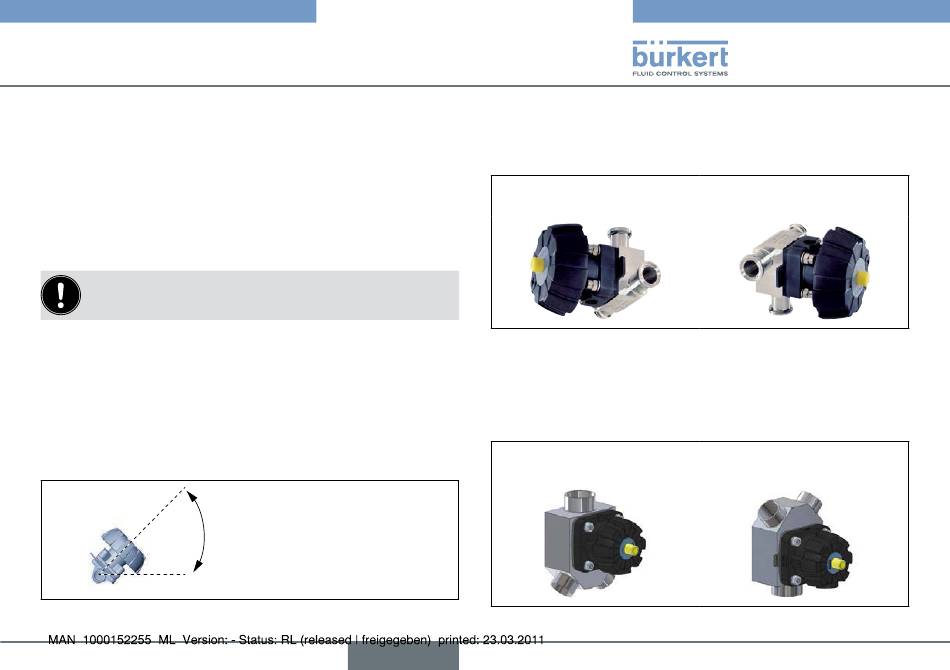

Fig. 4 : Montage permettre au boîtier de se vider automatiquement
Q-Pulse Id VM422
3235, 3239
Montage
Angle α: 10° à 40°
Inclinaison par rapport à l'axe de
conduite
3° - 5°
français
8.2.2. position de montage vanne T 3234
Les positions de montage suivantes sont recommandées pour les
vannes T dans des conduites en boucle :
Pour l'alimentation
d'un fluide :
Fig. 5 : Position de montage type 3234
8.2.3. position de montage vanne y 3239
Les positions de montage suivantes sont recommandées pour les
vannes Y dans des installations :
Pour l'alimentation
d'un fluide :
Fig. 6 : Position de montage type 3239
