11. pièces de rechange,
accessOires
attention !
risque de blessures, de dommages matériels dus à de mau-
vaises pièces !
De mauvais accessoires ou des pièces de rechange inadaptées
peuvent provoquer des blessures et endommager l'appareil ou
son environnement.
• Utilisez uniquement des accessoires ainsi que des pièces de
rechange d'origine de la société Bürkert.
Disponibles en tant que pièces de rechange pour les types 3232,
3233, 3233 K, 3234, 3235 et 3239 :
• Actionneur manuel complet et Membrane.

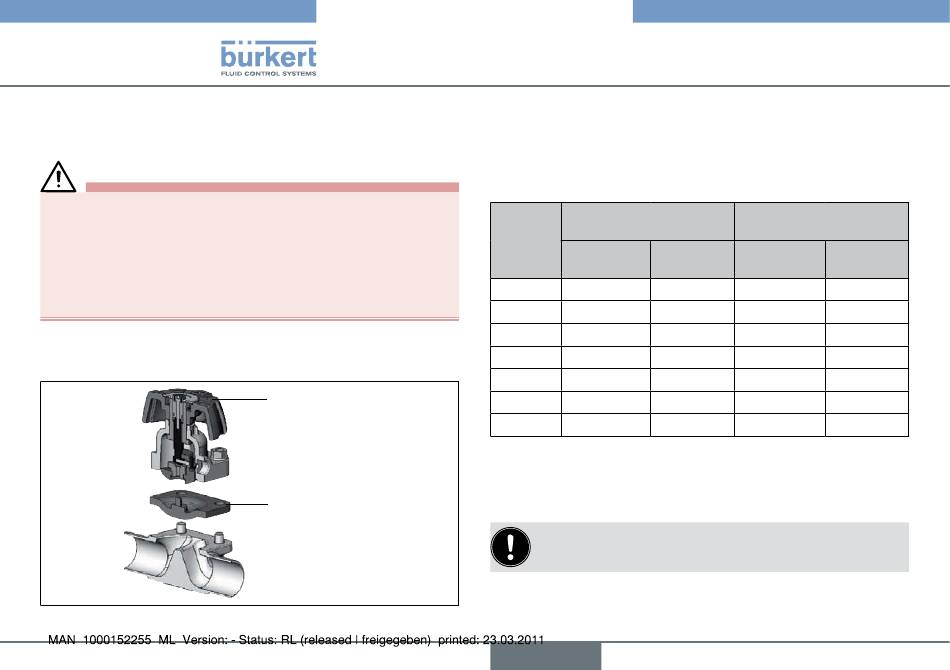

Fig. 9 : Pièces de rechange
Q-Pulse Id VM422
60
Actionneur manuel
Membrane
Active 29/10/2013
Type 3 232, 3233, 3233 K, 3234,
Pièces de rechange, Accessoires
11.1. Tableau de commande de pièces
11.1.1. Tableaux de commande pour
actionneurs manuels
Volant et chapeau en
pps
dn
[mm]
membrane membrane
epdm, fkm
4, 6, 8, 10 194 809 194 809
15 432 977 432 978
20, 15* 432 984 432 985
25, 20* 432 991 432 992
32, 25* 432 998 432 999
40, 32* 433 005 433 006
50, 40* 433 012 433 013
Tab. 13 : Tableaux de commande pour actionneurs manuels
* Vannes, type 3233 K avec raccord à souder selon DIN 11850 série 2, avec
extrémités soudées OD, avec bride à souder à collerette ANSI et JIS
Actionneurs manuels de diamètres nominaux DN 65, DN 80
et DN 100 sur demande.
français
3235, 3239
Volant en pps, chapeau en
acier inoxydable
membrane membrane
ptfe epdm, fkm ptfe
194 808 194 808
432 979 432 980
432 986 432 987
432 993 432 994
433 000 433 001
433 007 433 008
433 014 433 015
