10.2. austausch der Membran
gefahr!
Verletzungsgefahr durch mediumsaustritt (säure, lauge,
heiße medien)!
Der Ausbau des Gerätes unter Druck ist wegen plötzlicher Druck-
entladung oder Mediumsaustritt gefährlich.
• Vor dem Ausbau den Druck abschalten und Leitungen entlüften.
• Leitungen vollständig entleeren.
Befestigungsarten
dn Befestigungsarten für membranen
ptfe
8 Membran eingeknöpft
15
Membran mit
Bajonettverschluss
20
25
40
Membran mit
Bajonettverschluss
50
65
80
Membran mit
Bajonettverschluss
100
Tab. 10: Befestigungsarten für Membranen
Q-Pulse Id VM422
38
epdm / fkm
Membran eingeknöpft
Membran eingeschraubt
Membran eingeschraubt
Active 29/10/2013
deutsch
Typ 3 232, 3233, 3233 K, 3234,
3235, 3239
Instandhaltung
Gehäuse
Bild 8:

Austausch der Membran

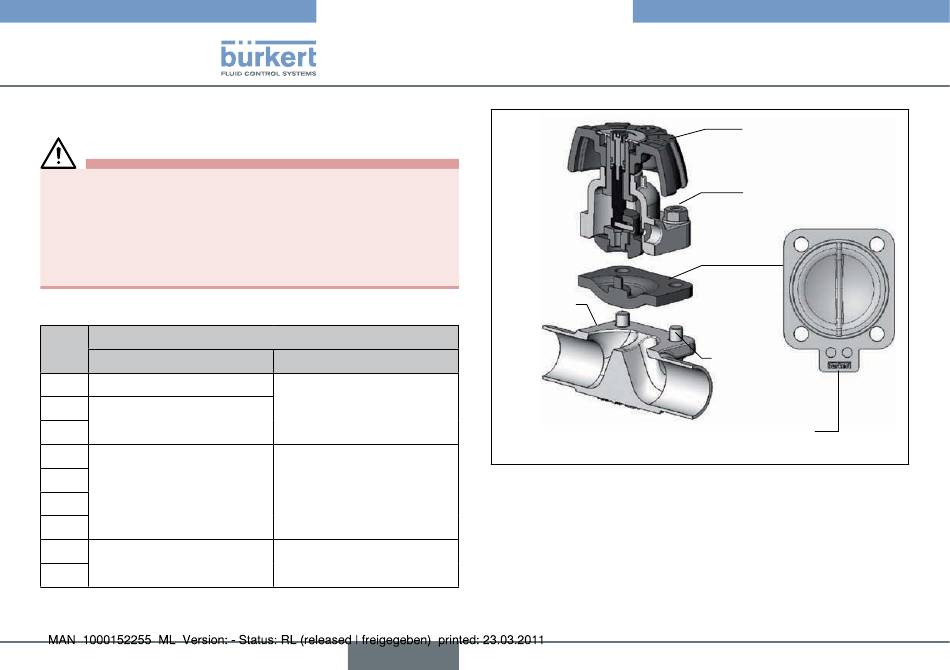

austausch der membran
Vorgehensweise:
→
Ventilgehäuse in eine Haltevorrichtung einspannen (gilt nur für noch
nicht eingebaute Ventile).
→
Befestigungsschrauben über Kreuz lösen und Antrieb mit Membran
vom Gehäuse abnehmen.
Handantrieb
4 Befestigungsmuttern
Membran
4 Befestigungs-
schrauben
Markierungslappen für
Durchflussrichtung
