8.2.4. einbau des Bodenablassventils Typ
3235
Für Informationen über Behälter und Schweißanweisungen,
beziehen Sie sich auf die Norm ASME VIII Division I.
Es empfiehlt sich das Ventil zu schweißen bevor der Behälter
aufgebaut wird. Trotzdem ist es möglich, die Ventile an fertig
montierte Behälter zu schweißen.
Vor dem schweißen überprüfen, ob:
• Das Bodenablassventil mit keinem anderen Einrichtungsteil kollidiert
und dass Auf- und Abbau des Antriebs stets möglich sind.
• Eine Minimaldistanz zwischen zwei Schweißstellen von drei mal die
Dicke der Behälterwand eingehalten wird.
Das Ventil in der Mitte des Ablasses schweißen, damit sich
der Behälter optimal entleert.
Der Durchmesser des Lochs im Behälter und der Flansch müssen
gleich sein. Das Ventil ist mit zwei Schweißkanten versehen, um die
Schweißung und das Positionieren des Ventils einfacher zu machen.
Die Schweißkanten sind ungefähr 3 mm lang. Sollte die Behälterwand
mehr als 3 mm dick sein, muss das Ventil wie auf dem Bild 7 positi-
oniert werden.
→
Vor dem Einschweißen des Ventils, Ablasswand abschleifen.
Q-Pulse Id VM422
34

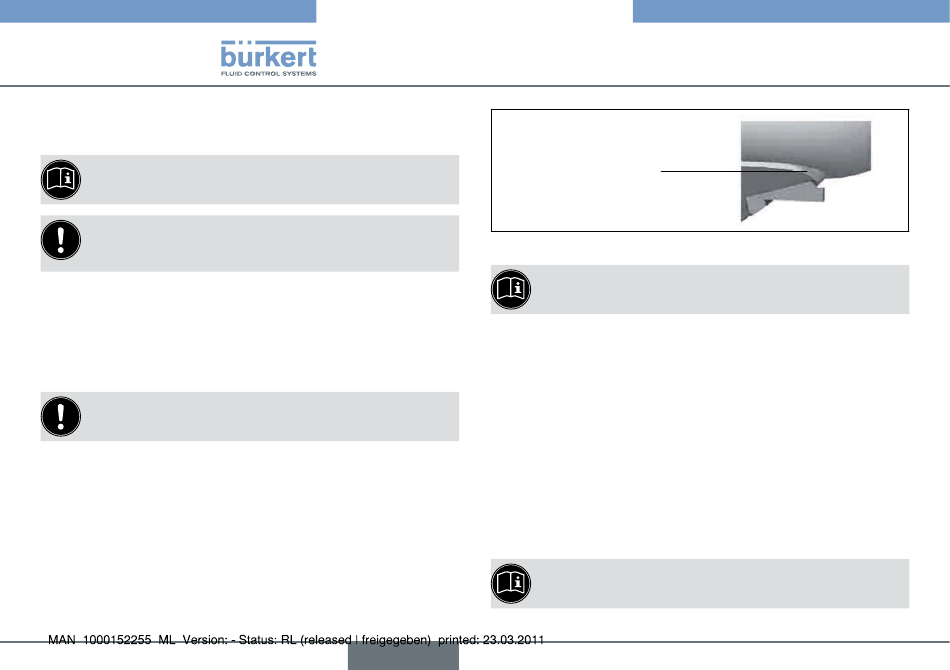

Zu schleifende Stelle
Bild 7:
Vor dem Schweißen die angegebenen Chargen-Nummer auf
dem gelieferten Hersteller-Zertifikat 3.1.B. prüfen.
Vorgehensweise:
→
Flansch in das Loch positionieren, so dass die Flanschoberfläche
mit der Ablassoberfläche tangierend ist.
→
4 Schweißpunkte heften und die Position des Ventils prüfen.
→
Das Ventil gleichmäßig innerhalb und außerhalb des Behälters unter
Zufuhr von Gas und mit dem Ventil-Edelstahl 316 L (DIN 1.4435)
kompatiblen Schweißmaterial einschweißen.
→
Die Schweißungen abkühlen lassen bevor sie gemäß den geltenden
Spezifikationen glanzgeschliffen und geputzt werden.
Diese Anweisungen helfen zum Einbau der Bodenablassventile und
ermöglichen es, Formänderungen und Entspannungen innerhalb der
Behälter zu vermeiden.
Die geltende Gesetze bezüglich der Qualifikation von
Schweißern und Durchführung der Schweißungen beachten.
