5 Installation
Verkabelung für Vakuum (ohne Leitungstreiberboxen)

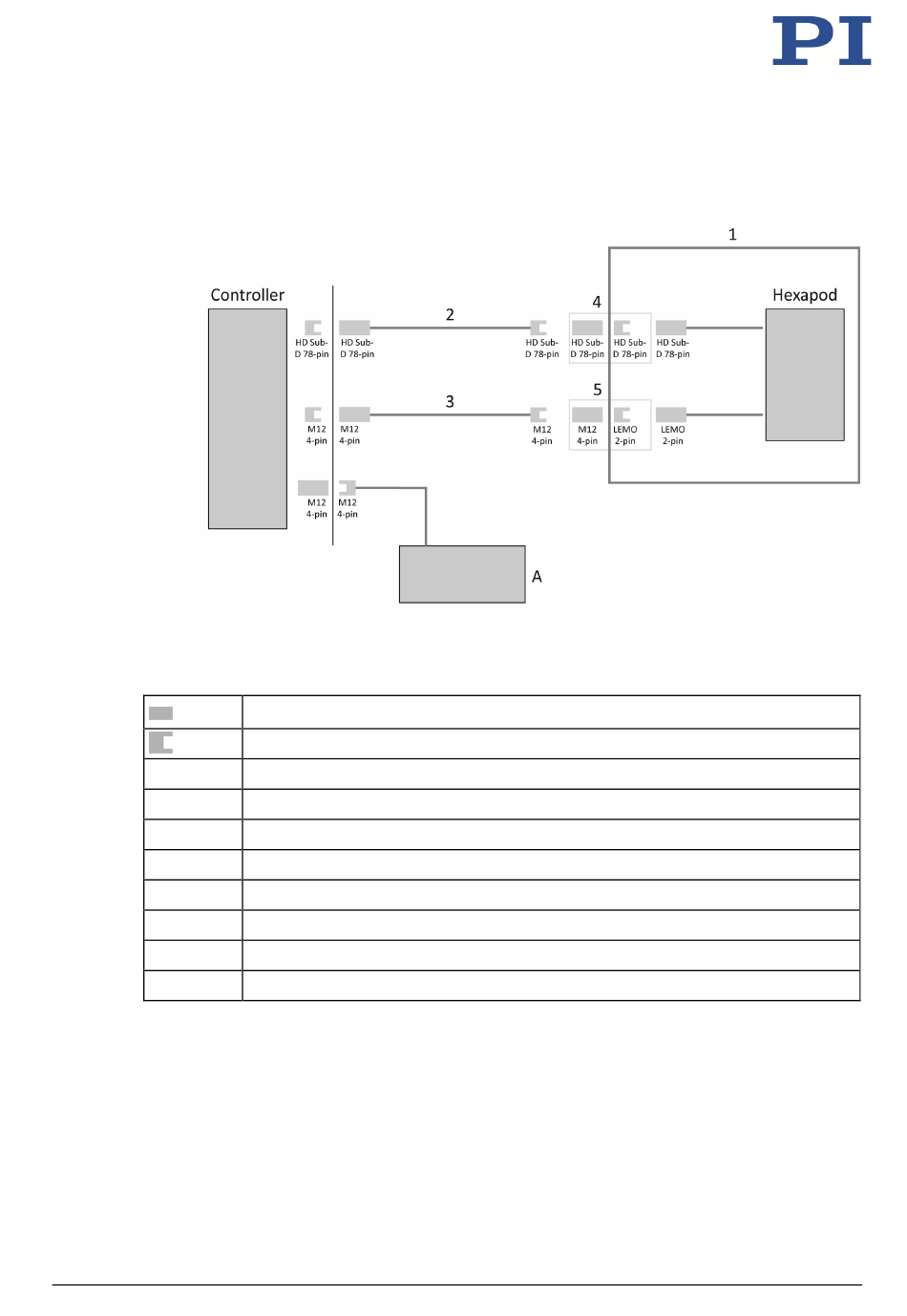

Abbildung 11: Anschlussschema Kabelsatz für vakuumtauglichen Hexapod
Controller
Hexapod
A
1
2
3
4
5
* Muss separat bestellt werden.
** Aus dem Lieferumfang des Hexapods (S. 9).
36 Version: 2.4.0
Einbaustecker / Stecker, männlich
Buchse / Kupplung, weiblich
Siehe „Geeignete Controller" (S. 8)
H-811.I2V. Kabel mit Länge 2 m sind dauerhaft installiert.
Netzteil aus dem Lieferumfang des Controllers, Ausgang 24 V DC
Vakuumkammer
Datenübertragungskabel 3 m*
Stromversorgungskabel 3 m*
Vakuumdurchführung für Datenübertragung**
Vakuumdurchführung für Stromversorgung**
MS235D H-811 Hexapod Mikroroboter
