83289001 1/2018-03 Sjo
Montage- und Betriebsanleitung
Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200)

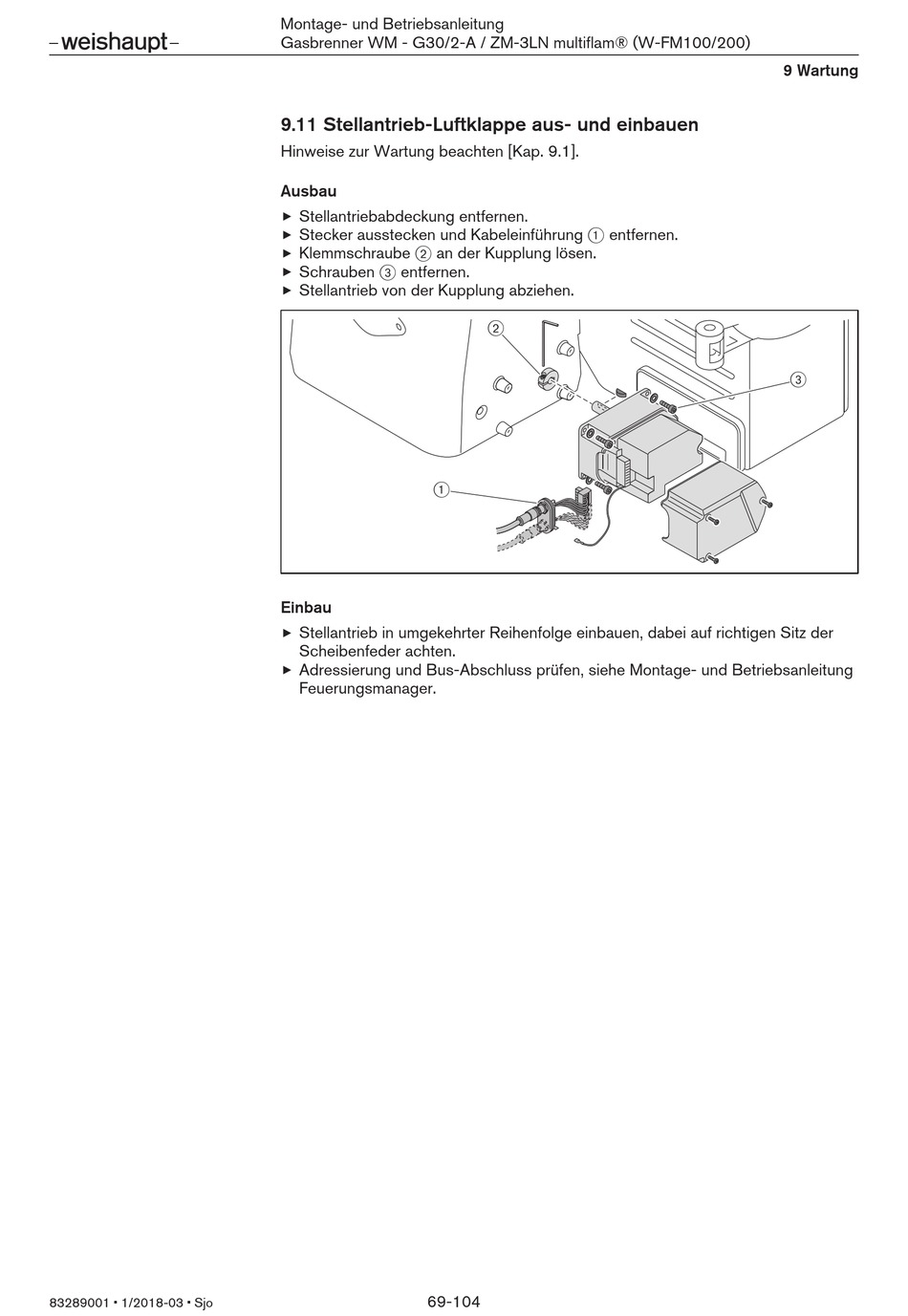

9.11 Stellantrieb-Luftklappe aus- und einbauen
Hinweise zur Wartung beachten [Kap. 9.1].
Ausbau
Stellantriebabdeckung entfernen.
Stecker ausstecken und Kabeleinführung 1 entfernen.
Klemmschraube 2 an der Kupplung lösen.
Schrauben 3 entfernen.
Stellantrieb von der Kupplung abziehen.
1
Einbau
Stellantrieb in umgekehrter Reihenfolge einbauen, dabei auf richtigen Sitz der
Scheibenfeder achten.
Adressierung und Bus-Abschluss prüfen, siehe Montage- und Betriebsanleitung
Feuerungsmanager.
69-104
2
9 Wartung
3
