9 Wartung
VORSICHT
83054601 1/2020-01 Et
Montage- und Betriebsanleitung
Gasbrenner WG20.../1-C Z-LN

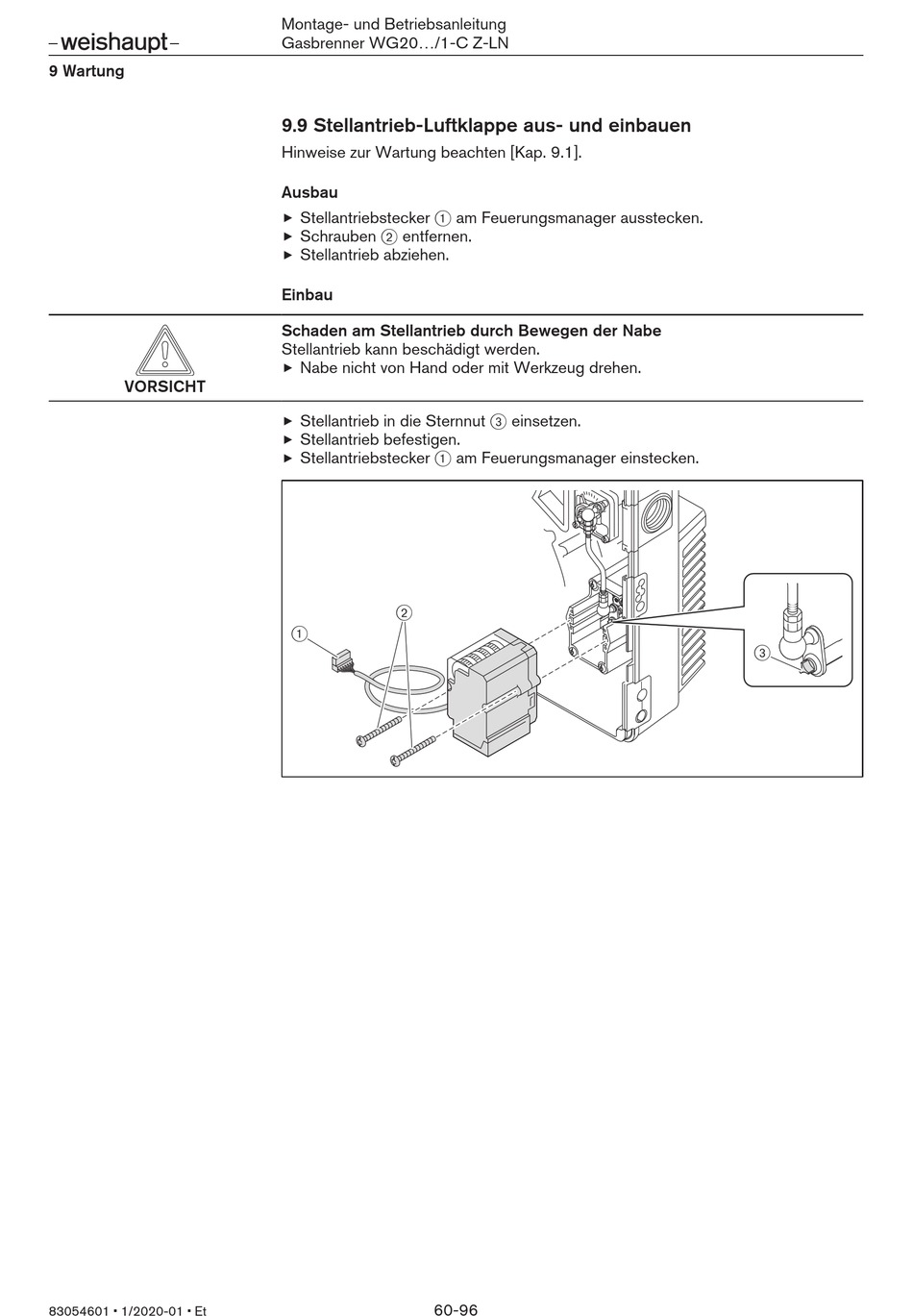

9.9 Stellantrieb-Luftklappe aus- und einbauen

Hinweise zur Wartung beachten [Kap. 9.1].
Ausbau
Stellantriebstecker 1 am Feuerungsmanager ausstecken.
Schrauben 2 entfernen.
Stellantrieb abziehen.
Einbau
Schaden am Stellantrieb durch Bewegen der Nabe
Stellantrieb kann beschädigt werden.
Nabe nicht von Hand oder mit Werkzeug drehen.
Stellantrieb in die Sternnut 3 einsetzen.
Stellantrieb befestigen.
Stellantriebstecker 1 am Feuerungsmanager einstecken.
2
1
60-96
3
