7 Inbetriebnahme
83054601 1/2020-01 Et
Montage- und Betriebsanleitung
Gasbrenner WG20.../1-C Z-LN

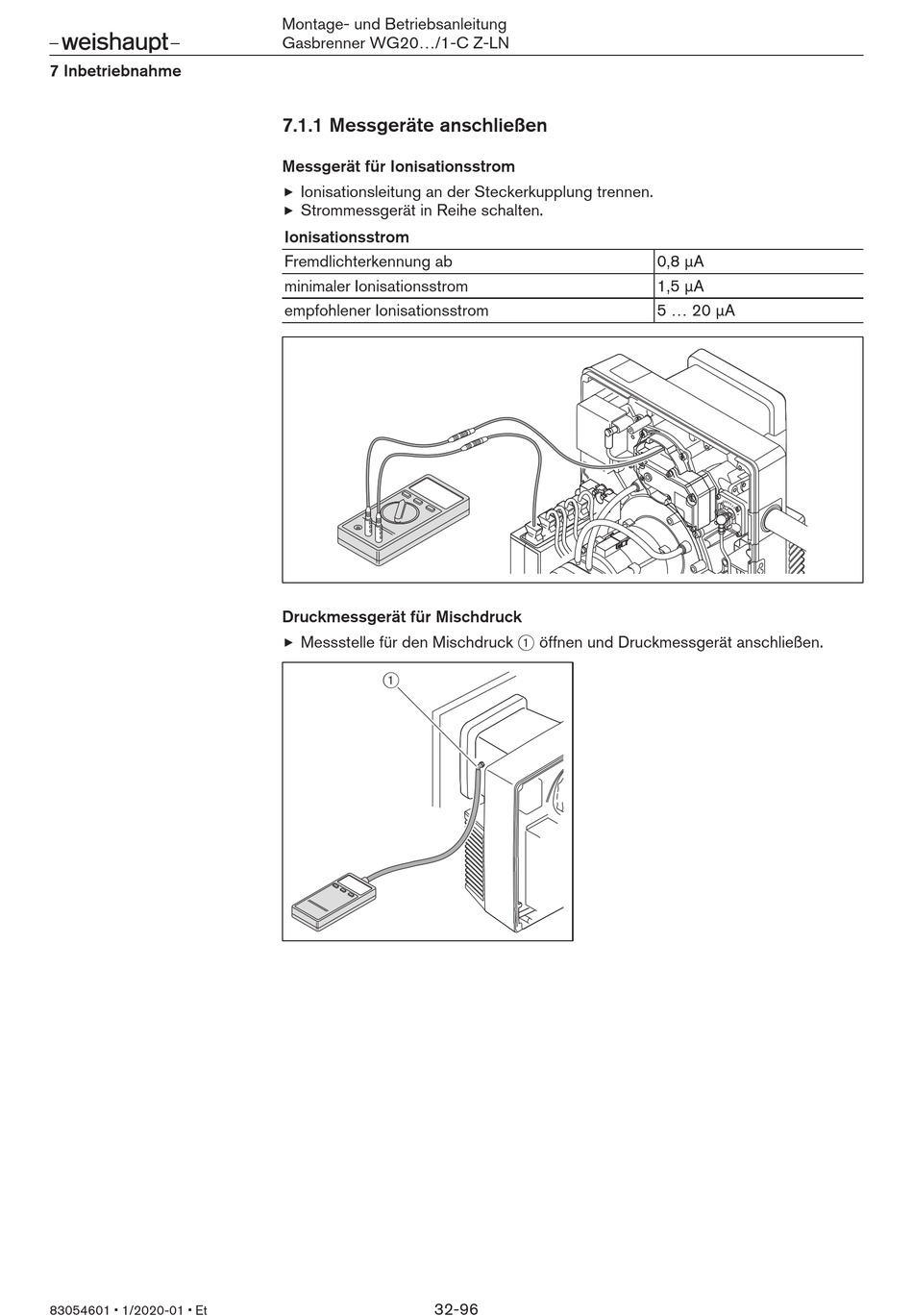

7.1.1 Messgeräte anschließen
Messgerät für Ionisationsstrom
Ionisationsleitung an der Steckerkupplung trennen.
Strommessgerät in Reihe schalten.
Ionisationsstrom
Fremdlichterkennung ab
minimaler Ionisationsstrom
empfohlener Ionisationsstrom
Druckmessgerät für Mischdruck
Messstelle für den Mischdruck 1 öffnen und Druckmessgerät anschließen.
1
32-96
0,8 μA
1,5 μA
5 ... 20 μA
