7 Inbetriebnahme
7.1.1 Messgeräte anschließen
Messgerät für Ionisationsstrom anschließen
Ist eine Flamme vorhanden, fließt ein Ionisationsstrom zwischen Ionisationselektrode
und Feuerungsmanager. Der Ionisationsstrom wird als Flammensignal von der An-
zeige- und Bedieneinheit (ABE) in Prozent angezeigt.
Ionisationsstrom
erforderlicher Mindestwert:
4 µA DC
> 16 µA DC

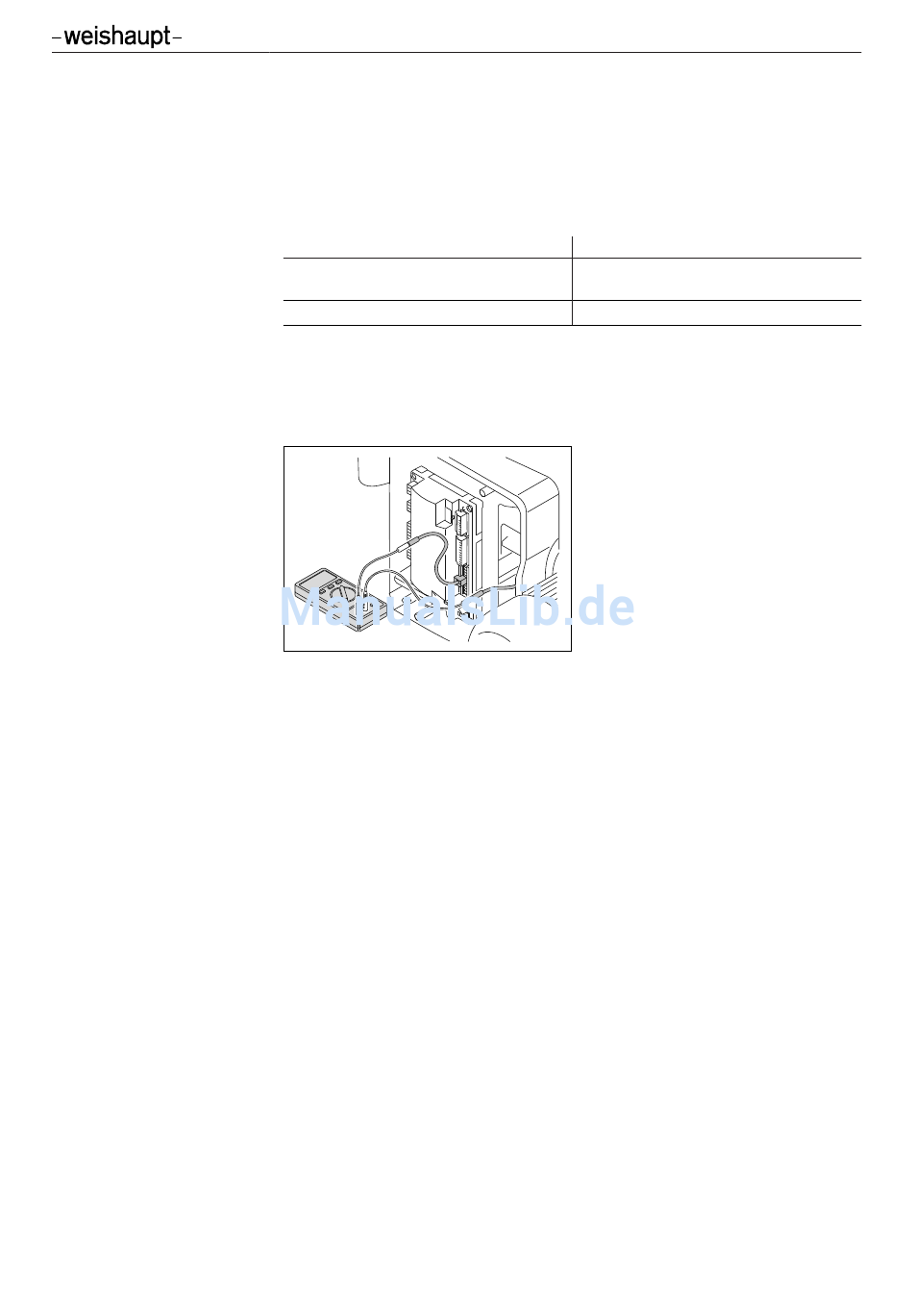

Der Ionisationsstrom kann auch mit einem Strommessgerät über eine Steckerkupp-
lung am Feuerungsmanager gemessen werden.
▶
Abdeckung am Feuerungsmanager entfernen.
▶
Ionisationsleitung an der Steckerkupplung auftrennen.
▶
Strommessgerät in Reihe schalten.
33-87
Anzeige Flammensignal ABE
30 %
100 %
