7 Elektrischer Anschluss
7.4 Wallbox elektrisch anschließen
7.4.1 Übersicht der Anschlüsse

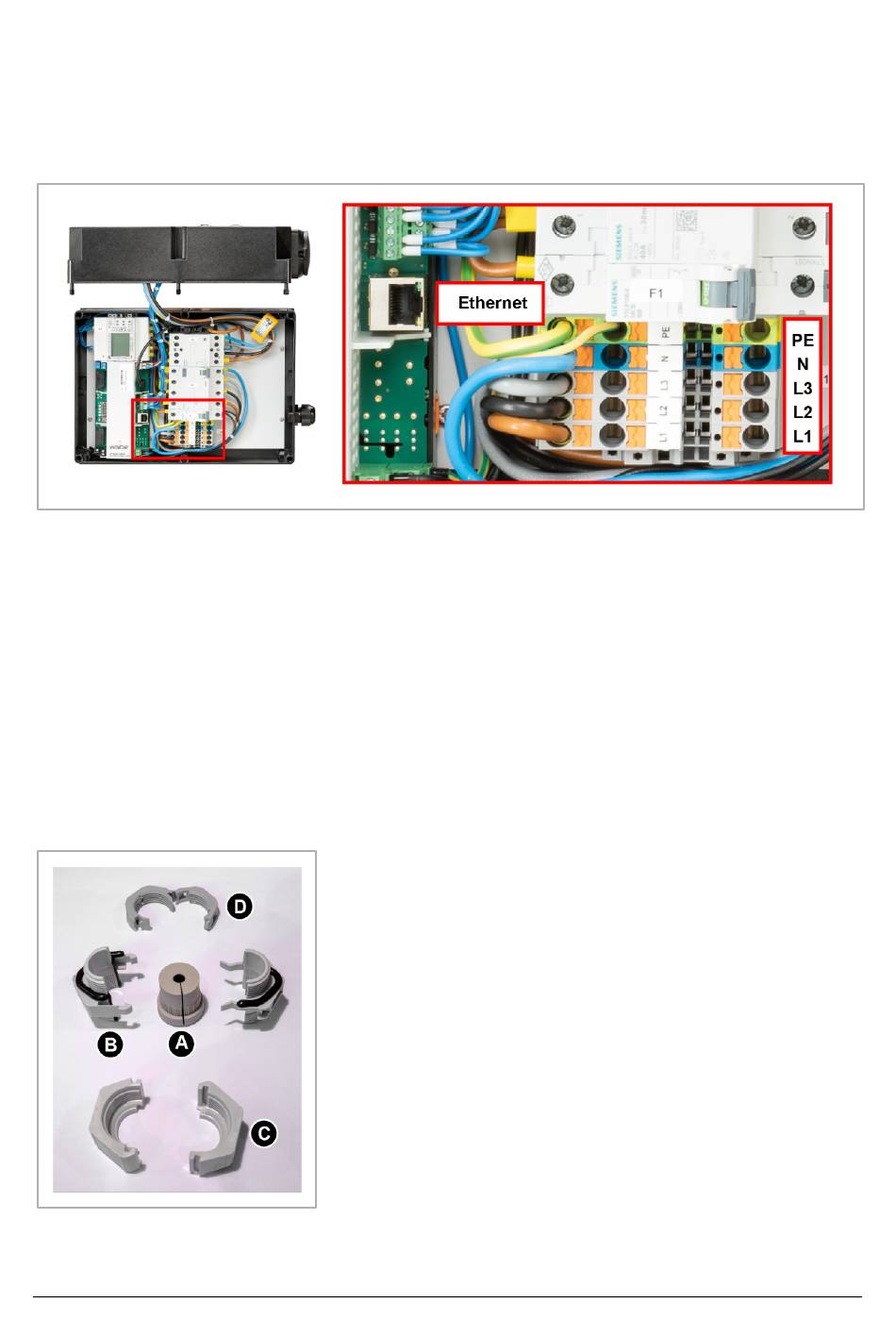

Abb. 36: Übersicht der Ethernet- und AC-Anschlüsse in der Wallbox (Abbildung ähnlich)
7.4.2 Ethernet-/LAN-Kabel-Verschraubung einsetzen und Kabel
anschließen
•
Mit der teilbaren Kabelverschraubung (M20) für den Anschluss des Ethernet-/LAN-Kabels, wird
die Wallbox abgedichtet und gleichzeitig zugentlastet. Die Kabelverschraubung ist im
Lieferumfang enthalten.
•
Die teilbare Kabelverschraubung wird ohne zusätzlich benötigtes Werkzeug zusammen
gerastet.
•
Die Kontermutter wird auf der Gehäuseinnenseite der Wallbox auf die Kabelverschraubung
gedreht und sorgt für einen sicheren und festen Halt.
Abb. 37: Teilbare Kabelverschraubung mit Kabeltülle
