6.5.5 Gerät vorbereiten
6.5.5.1 Kabeldurchführungen für die Wandmontage vorbereiten
•
Das Zuleitungskabel für den AC-Anschluss und das Ethernet-/LAN-Kabel werden auf der
rechten Seite in das Gerät eingeführt.
•
Beide Kabeldurchführungen müssen mithilfe eines Schlitzschraubendrehers und eines
Hammers vorsichtig herausgeschlagen werden.
•
Position der Kabeldurchführungen:
–
Oben: Kabeldurchführung für die Kabelverschraubung des AC-Anschlusses (M25).
–
Mitte: Kabeldurchführung für die teilbare Kabelverschraubung des Ethernet-/LAN-
Anschlusses (M20).

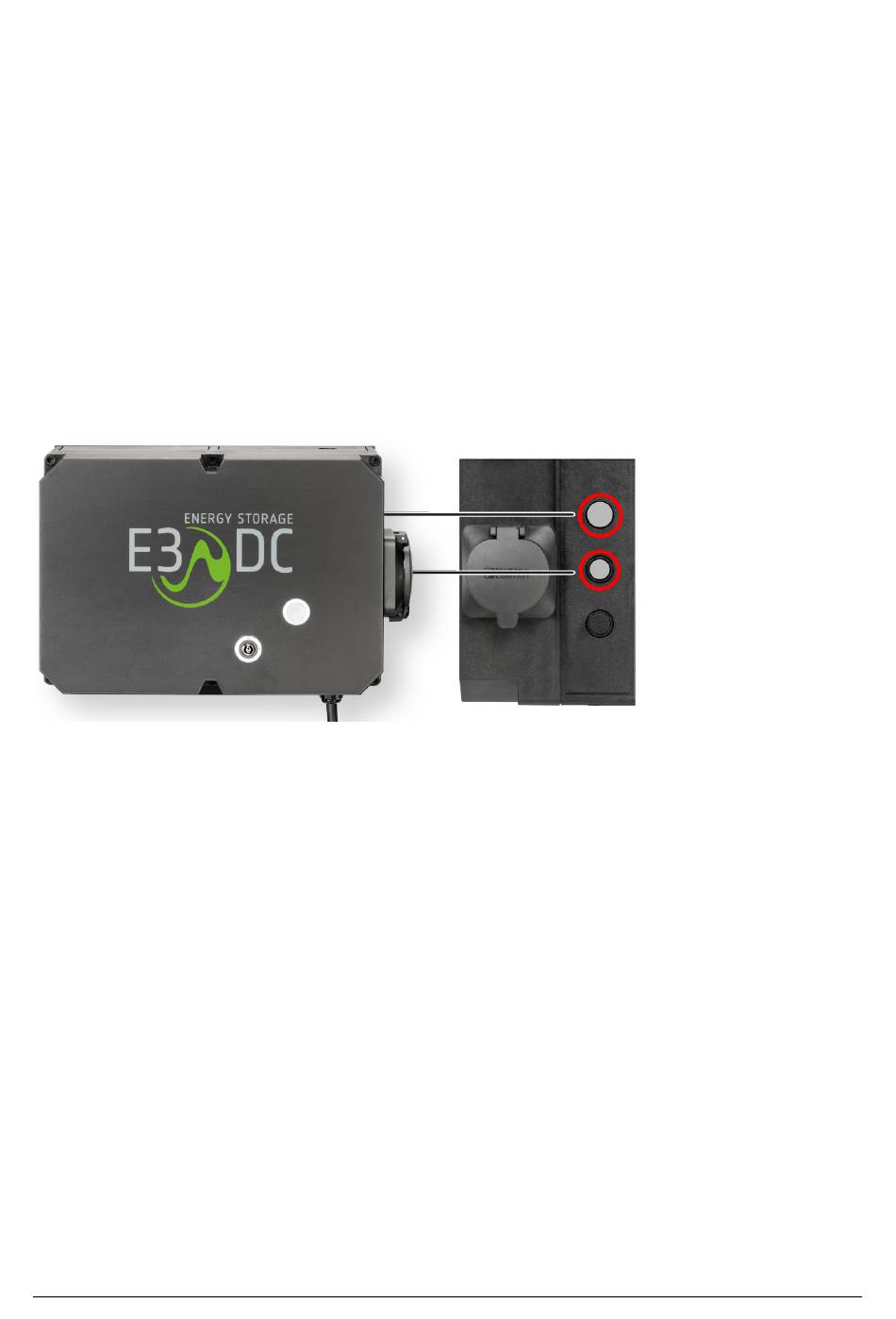

Abb. 17: Kabeldurchführungen für die Kabelverschraubungen herausschlagen (rechte Seite)

Vorgehensweise:

1
Das Gehäuse auf eine stabile Unterlage legen.
2
Mit einem Hammer und einem Schlitzschraubendreher vorsichtig die beiden
Kabeldurchführungen herausschlagen:
–
Die obere Kabeldurchführung für die M25-Kabelverschraubung des AC-Anschlusses bis
zum äußeren Ring herausbrechen.
–
Die mittlere Kabeldurchführung für die M20-Kabelverschraubung des Ethernet-/LAN-Kabels
nur bis zum inneren Ring herausbrechen.
