6.6.10 Kabel einziehen und in die Wallbox einführen
1
Kabel in die Standsäule einziehen:
–
Die Standsäule auf den Boden legen.
–
Die AC-Zuleitung und das Ethernet-/LAN-Kabel durch den Sockel der Standsäule
einziehen.
Hinweis: Die Kabel dürfen nicht geknickt oder eingequetscht werden!
•
Montage mit Bodenanker:
–
Die Standsäule senkrecht aufrichten und auf den Bodenanker stellen.
•
Montage ohne Bodenanker:
–
Die Standsäule senkrecht auf dem Betonfundament aufsetzen und passend ausrichten.

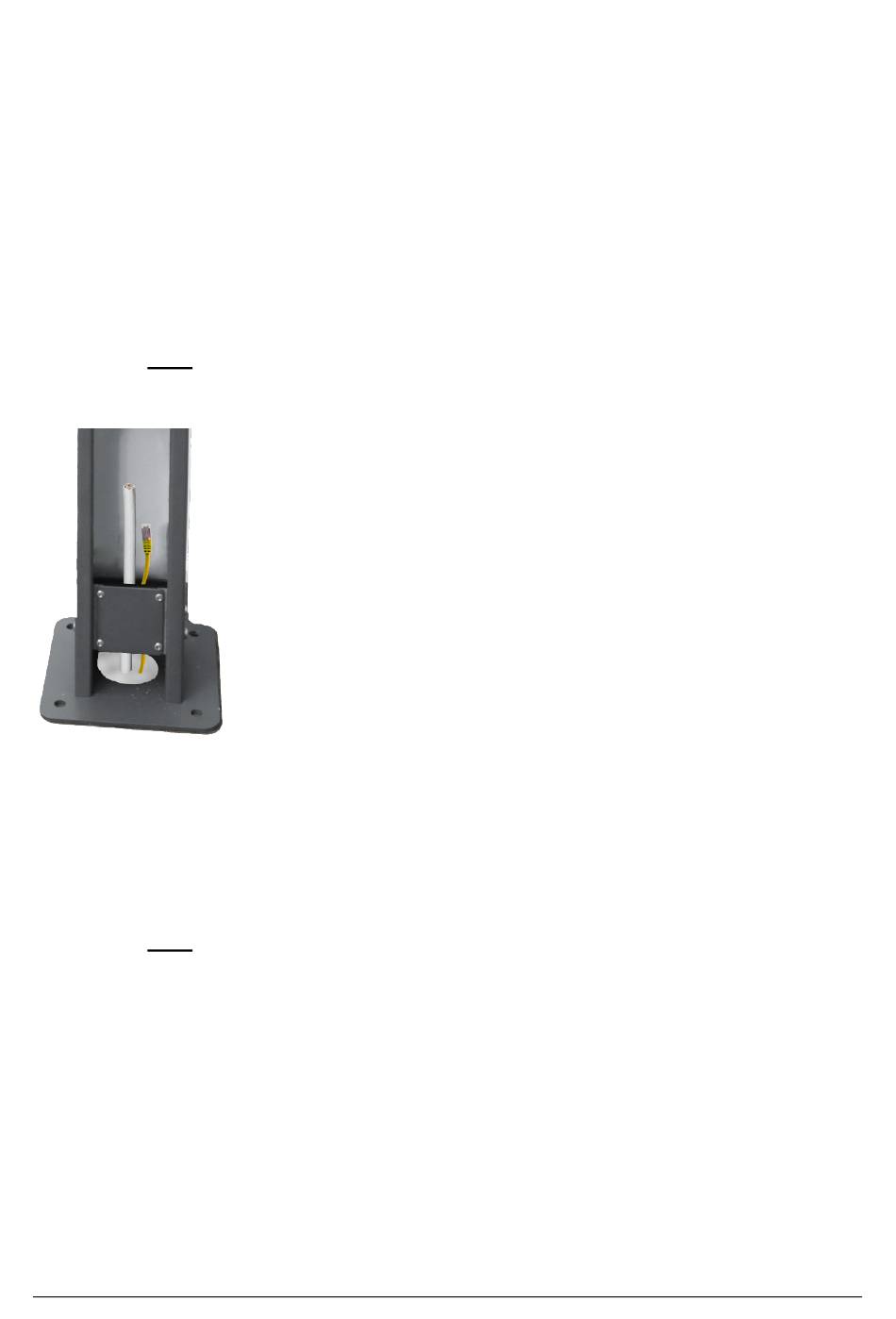

Abb. 31: Kabel durch den Sockel der Standsäule einziehen
2
Standsäule mit dem Bodenanker bzw. Fundament verschrauben:
•
Montage mit Bodenanker:
–
Den Sockel der Standsäule mit den mitgelieferten Unterlegscheiben und Hutmuttern mit
dem Bodenanker verschrauben.
•
Montage ohne Bodenanker:
–
Den Sockel der Standsäule als Bohrschablone verwenden und Löcher in das
Betonfundament bohren.
–
Die Standsäule mit geeignetem Verschraubungsmaterial auf dem Betonfundament
verankern.
Zu empfehlen sind hier Bolzen- bzw. Schwerlastanker.
