Wallbox Elektrisch Anschließen; Übersicht Der Anschlüsse - E3/DC Wallbox easy connect Betriebsanleitung

7 Elektrischer Anschluss
7.4 Wallbox elektrisch anschließen
7.4.1 Übersicht der Anschlüsse

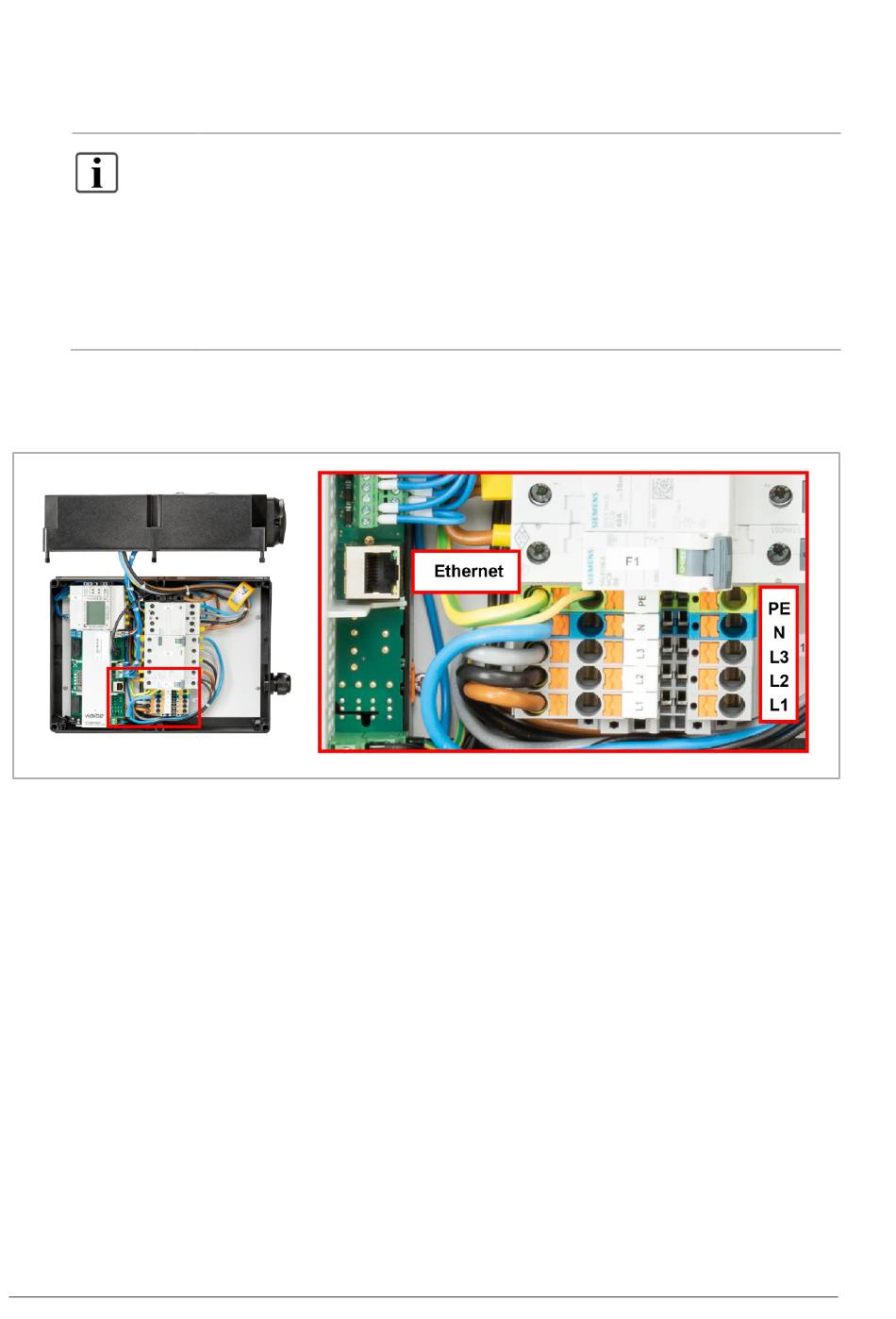

Abb. 20: Übersicht der Ethernet- und AC-Anschlüsse in der Wallbox
48
Hinweis zu den Abbildungen:
Die im Folgenden verwendeten Abbildungen zeigen die Wallbox-Varianten
für die Wandmontage. Hier werden die AC-Zuleitung und das Ethernetkabel
von der rechten Seiten in das Gerät eingeführt.
Bei der Wallbox-Variante für die Standsäule werden die AC-Zuleitung und
das Ethernet-Kabel von hinten durch ein Loch im Gehäuseboden in die
Wallbox eingeführt.
