6 Montage
6.6.8.2 Kabelverschraubung für die AC-Zuleitung einsetzen
Vorgehensweise:
1
Die Kabelverschraubung für die AC-Zuleitung auf der Rückseite des Geräts einsetzen.
2
Die Schrauben [B] des Gehäusedeckels lösen und den Deckel vorsichtig abheben.
Achtung: Unbedingt darauf achten, die Kabel für die LED-Anzeige, den Schlüsselschalter
und ggf. die Typ 2-Steckdose nicht abzureißen oder zu beschädigen!
3
Im Geräteinneren die Kabelverschraubung mit der Kontermutter handfest verschrauben.

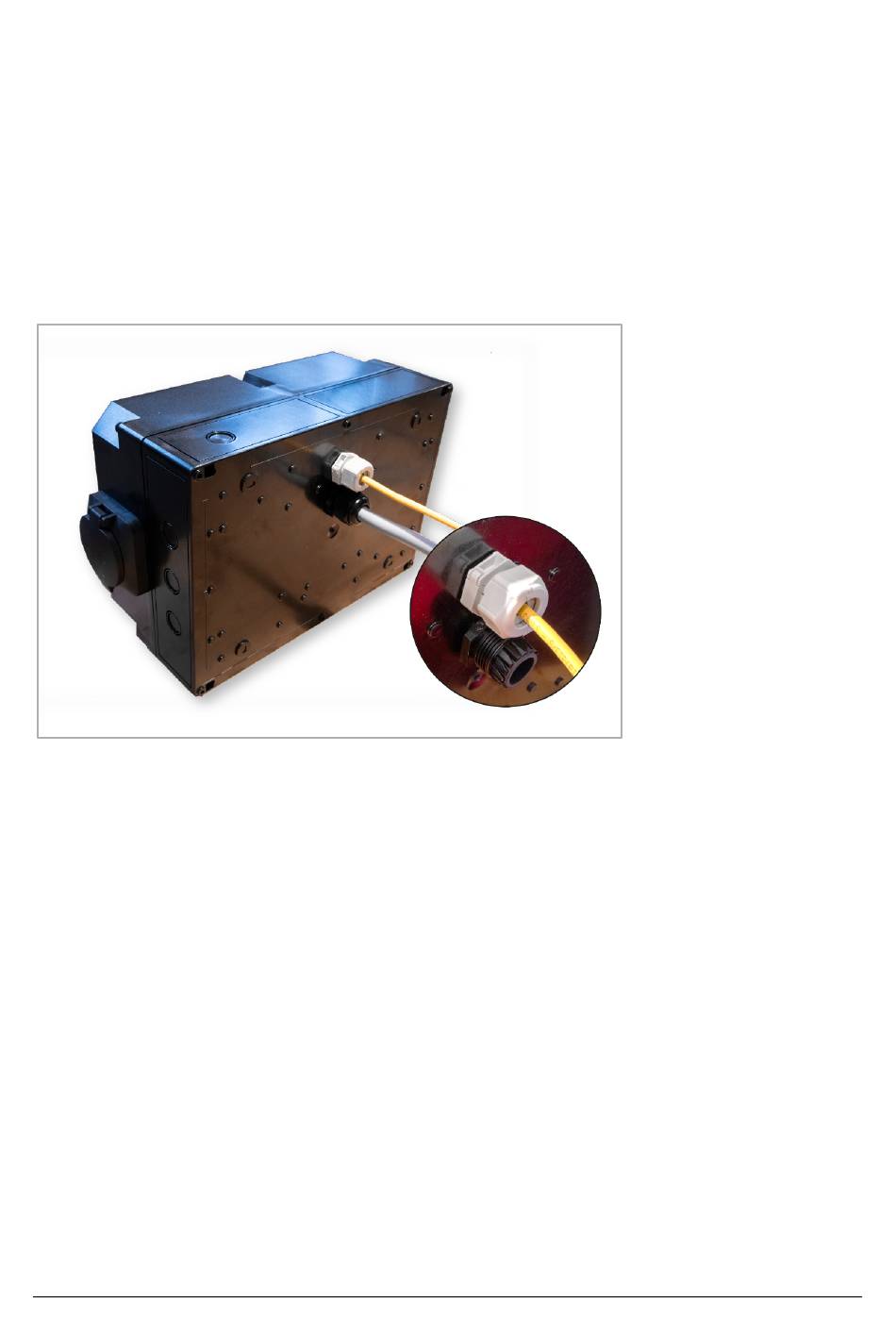

Abb. 23: Rückseite des Geräts mit eingesetzten Kabelverschraubungen (AC-Verschraubung unten)
6.6.8.3 Kabelverschraubung für das Ethernet-/LAN-Kabel einsetzen
Das Einsetzen der teilbaren Kabelverschraubung für das Ethernet-/LAN-Kabel wird im Kapitel
„Ethernet-/LAN-Kabel-Verschraubung einsetzen und Kabel anschließen" beschrieben (s. S. 64f.).
50
Wallbox easy connect_RFID-Option_BTA | V2.10
