6.6 Montage des Standsäulen-Geräts
Die folgenden Kapitel zur Montage der Wallbox beziehen sich auf die Wallbox-Varianten
•
„Wallbox easy connect flex" mit Typ 2-Ladesteckdose:
–
Variante 11 kW:
–
Variante 22 kW:
•
„Wallbox easy connect fix" mit fest angeschlagenem Mode 3-Ladekabel:
–
Variante 11 kW:
–
Variante 22 kW:
•
Beachten Sie die Spezifikationen im Kapitel „Kabelempfehlungen und benötige
Schutzschalter", S. 25f.
6.6.1 Abbildung Gehäusedeckel

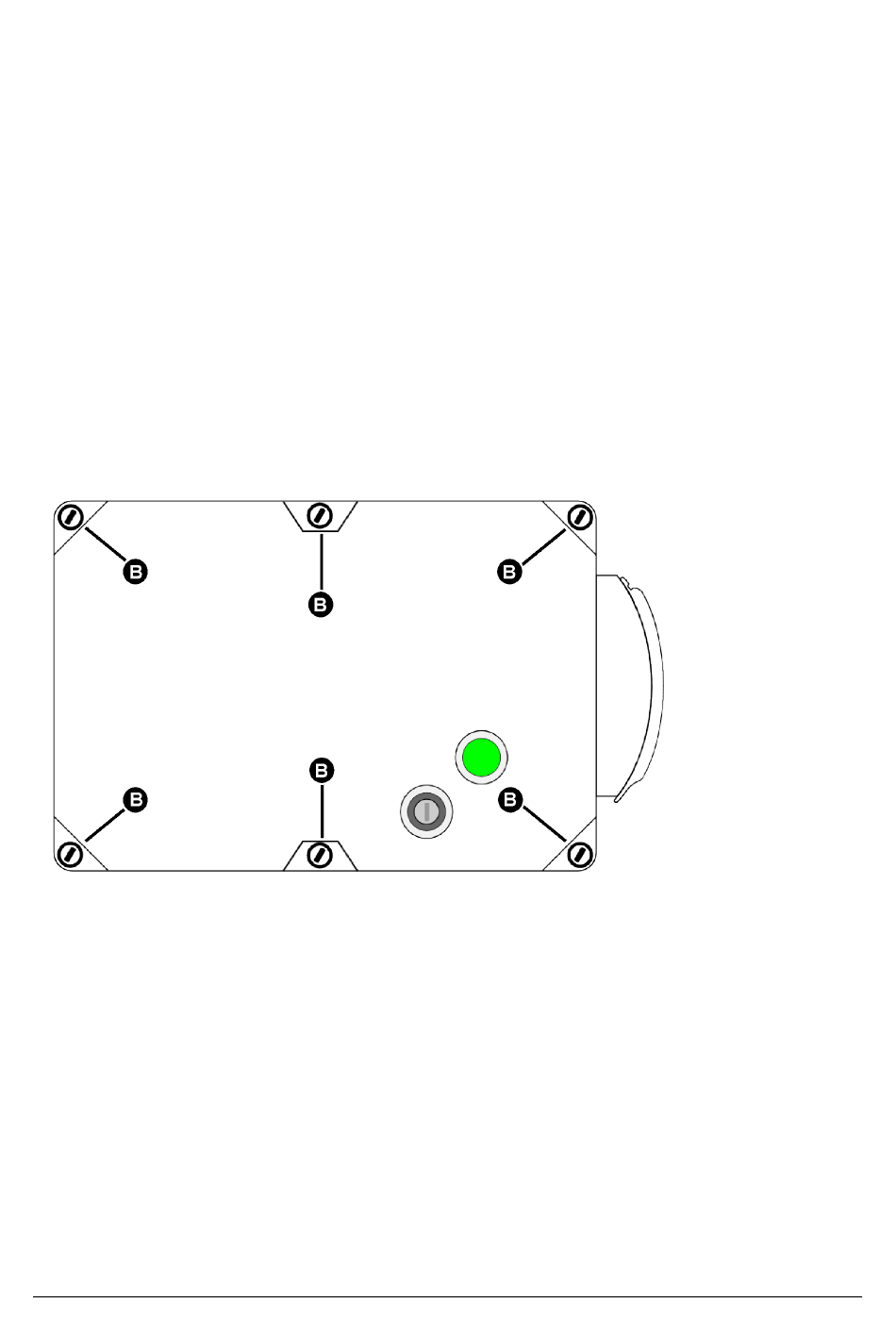

Abb. 20: Gehäusedeckel – Draufsicht
Betriebsanleitung
Art.-Nr. WBX1221000931oder
Art.-Nr. WBX1221000631
Art.-Nr. WBX1221001031 oder
Art.-Nr. WBX1221000731
