6.6.8 Gerät vorbereiten
6.6.8.1 Kabeldurchführungen für die Standsäulen-Montage vorbereiten
•
Das Zuleitungskabel für den AC-Anschluss und das Ethernet-/LAN-Kabel werden von hinten in
das Gerät eingeführt.
•
Beide Kabeldurchführungen müssen mithilfe eines Schlitzschraubendrehers und eines
Hammers vorsichtig herausgeschlagen werden.
•
Position der Kabeldurchführungen:
–
Oben: Kabeldurchführung für die teilbare Kabelverschraubung des Ethernet-/LAN-
Anschlusses (M20).
–
Unten: Kabeldurchführung für die Kabelverschraubung des AC-Anschlusses (M25).
Vorgehensweise:
1
Den Deckel auf das Gerät schrauben.
2
Das Gerät mit dem Deckel nach unten auf eine stabile Unterlage legen.
–
Darauf achten, dass der Deckel des Geräts nicht durch den Untergrund zerkratzt wird.
3
Mit einem Hammer und einem Schlitzschraubendreher vorsichtig die beiden
Kabeldurchführungen herausschlagen:
–
Die obere Kabeldurchführung für die M20-Kabelverschraubung des Ethernet-/LAN-Kabels
nur bis zum inneren Ring herausbrechen.
–
Die untere Kabeldurchführung für die M25-Kabelverschraubung des AC-Anschlusses bis
zum äußeren Ring herausbrechen.

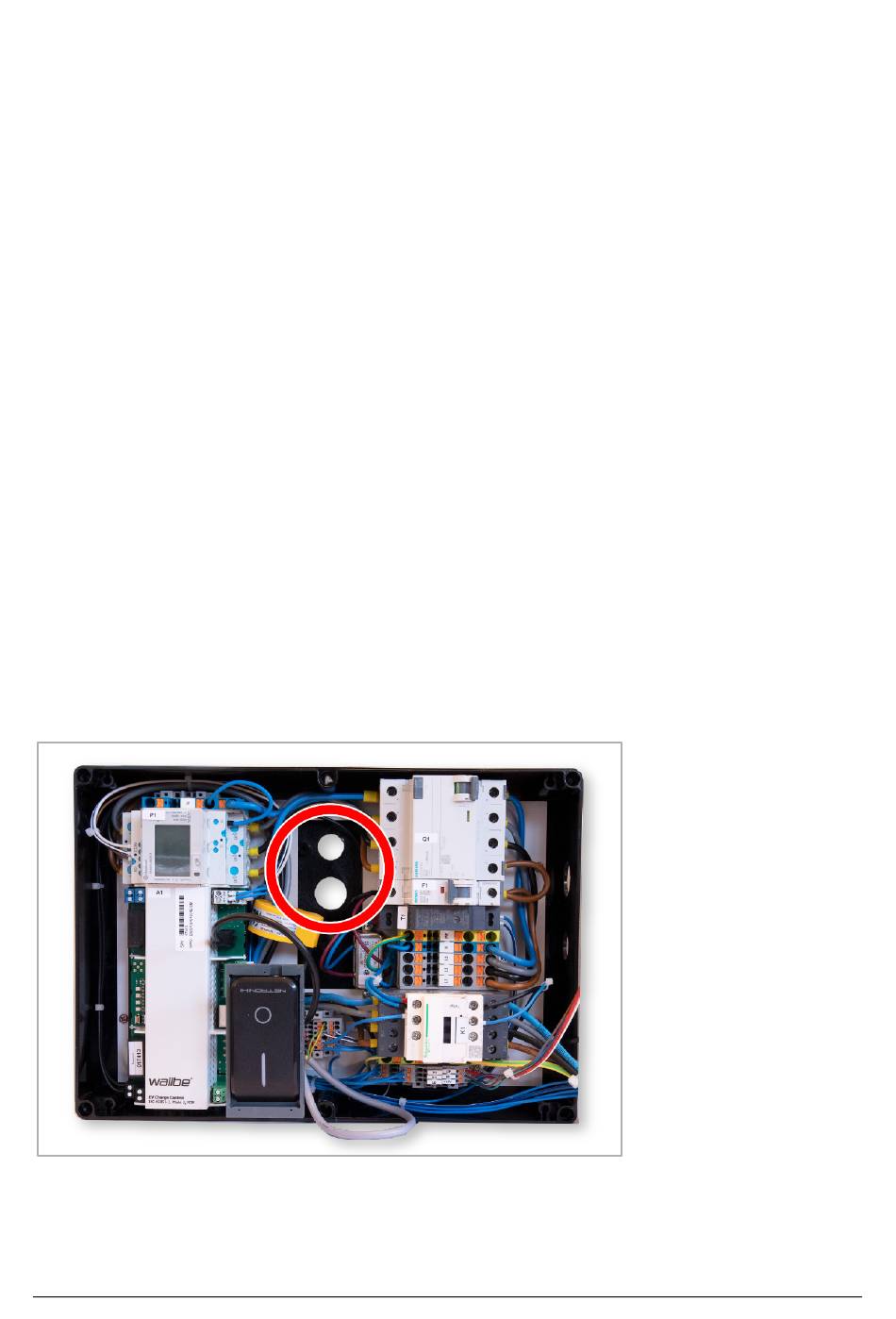

Abb. 22: Gerät göffnet mit vorbereiteten Kabeldurchführungen (Abbildung ähnlich)
