6 Montage
3
Sockel an der Standsäule anbringen:
Hinweis:
Die 6 Schrauben zur Befestigung des Sockels an der Standsäule befinden sich in einer
Tüte in der Standsäule.
–
Die Standsäule auf den Boden legen.
–
Den Sockel [1] so anbringen, dass sich die Aussparung im Sockel auf der Seite der
Standsäule befindet, an der später das abnehmbare Seitenteil angebracht wird.
–
Den Sockel mit den 6 Befestigungsschrauben an der Standsäule festschrauben [3].

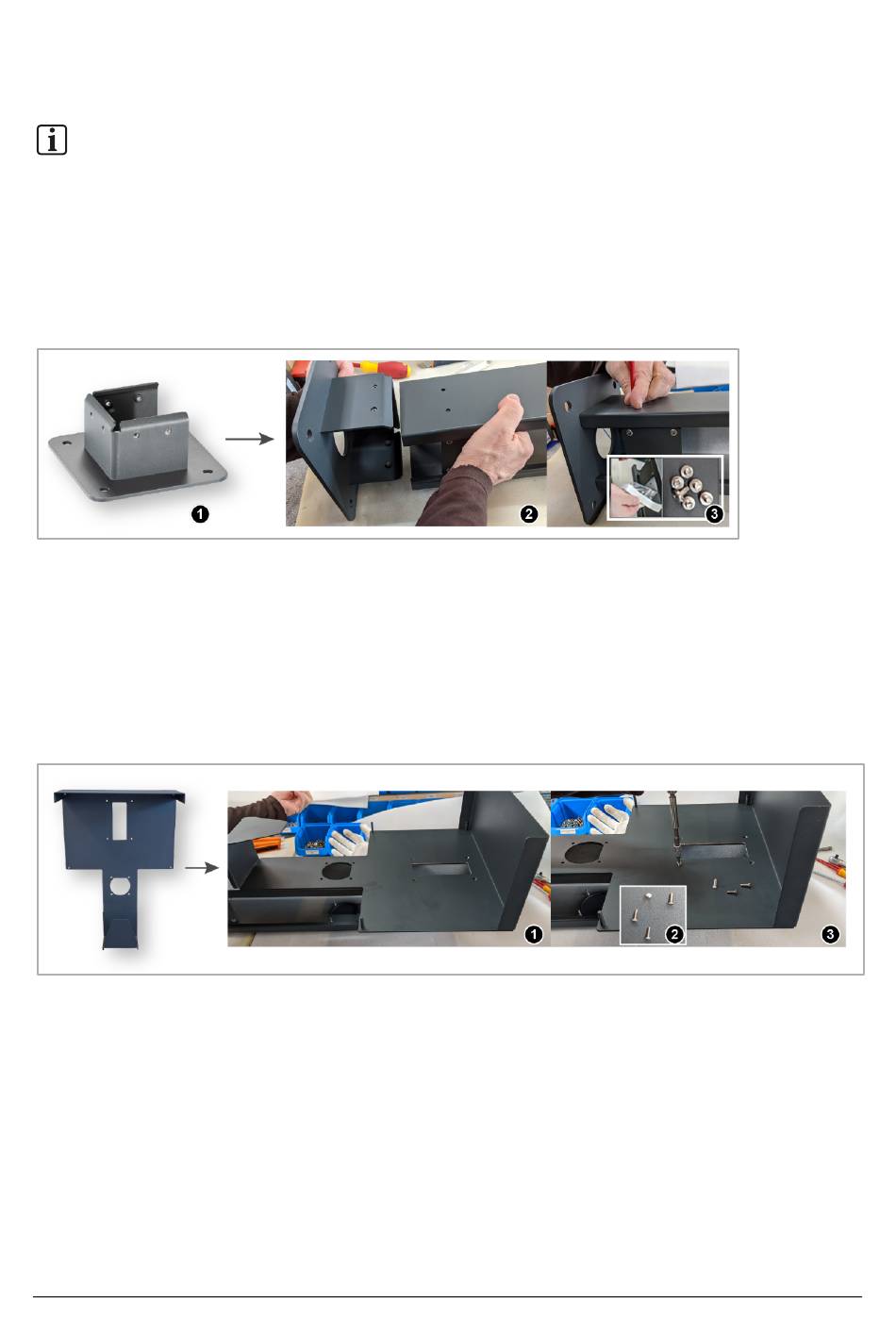

Abb. 26: Sockel an der Standsäule anbringen
4
Montageplatte der Wallbox an der Standsäule anbringen:
–
Die Montageplatte der Wallbox auf die Standsäule legen [1].
–
Die Schutzkappen entfernen, sofern diese noch vorhanden sind.
–
Die Montageplatte mit den 4 mitgelieferten Senkkopfschrauben [2] an der Standsäule
befestigen [3].
Abb. 27: Montageplatte der Wallbox an der Standsäule anbringen
