Kabelverschraubung Für Die Ac-Zuleitung Einsetzen; Kabelverschraubung Für Das Ethernet-/Lan-Kabel Einsetzen - E3/DC Wallbox easy connect Betriebsanleitung

6 Montage
6.5.5.2 Kabelverschraubung für die AC-Zuleitung einsetzen
Vorgehensweise:
1
Die Schrauben [B] des Gehäusedeckels lösen und den Deckel vorsichtig abheben.
–
Achtung: Unbedingt darauf achten, die Kabel für die LED-Anzeige, den Schlüsselschalter
und ggf. die Typ 2-Steckdose nicht abzureißen oder zu beschädigen!
2
Die Kabelverschraubung für die AC-Zuleitung einsetzen und mit der Kontermutter handfest
verschrauben.

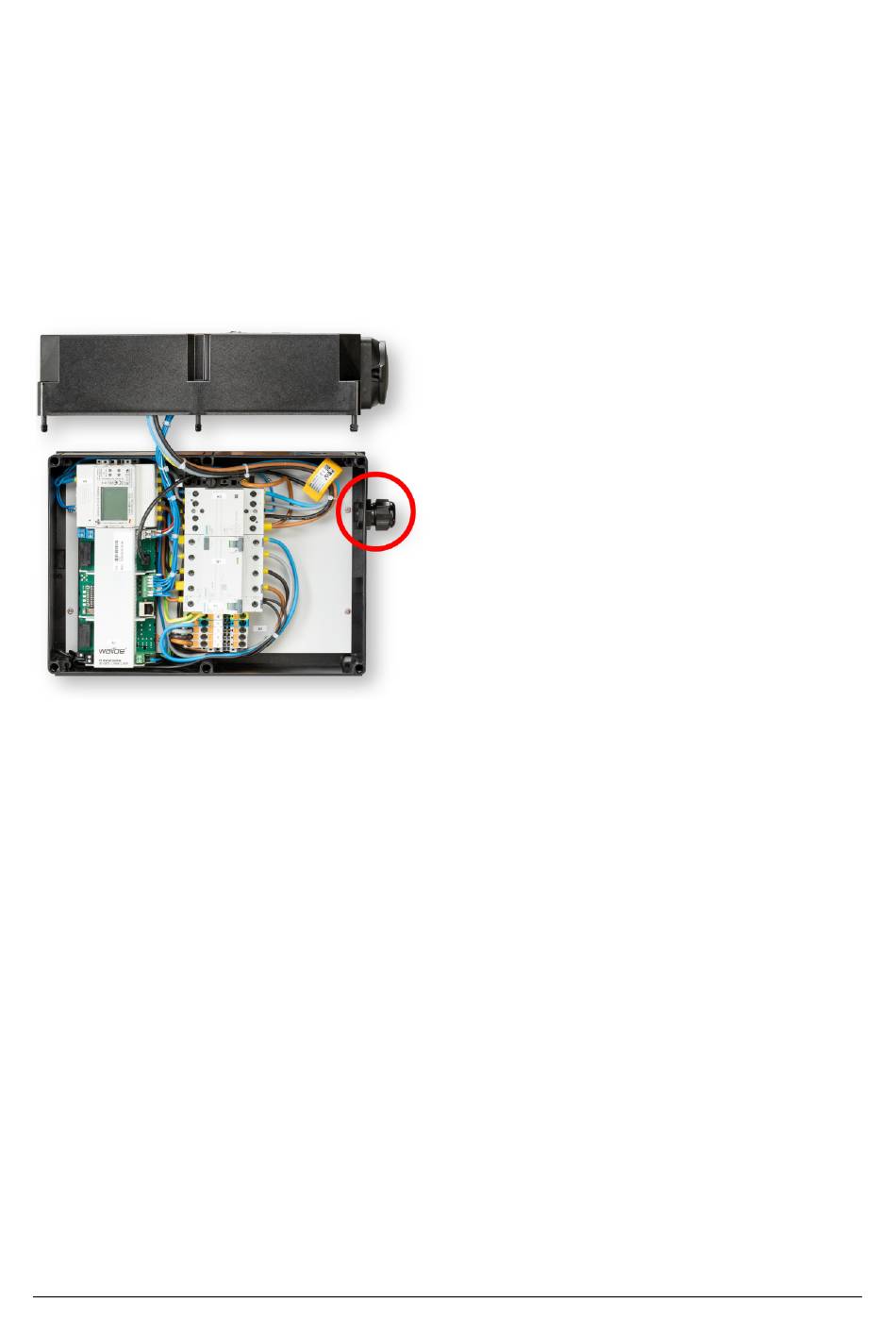

Abb. 18: Wallbox mit eingesetzter Kabelverschraubung für den AC-Anschluss (Abbildung ähnlich)
6.5.5.3 Kabelverschraubung für das Ethernet-/LAN-Kabel einsetzen
Das Einsetzen der teilbaren Kabelverschraubung für das Ethernet-/LAN-Kabel wird im Kapitel
„Ethernet-/LAN-Kabel-Verschraubung einsetzen und Kabel anschließen" beschrieben (s. S. 64f.).
