6 Montage
6.6.11
Standsäule verschließen
Vorgehensweise:
1
Das Seitenteil der Standsäule [3] einsetzen.
2
Den Deckel [2] aufsetzen.
3
Die beiden Schrauben M5x10 [1] mit einem Schraubendreher TX20 festdrehen.

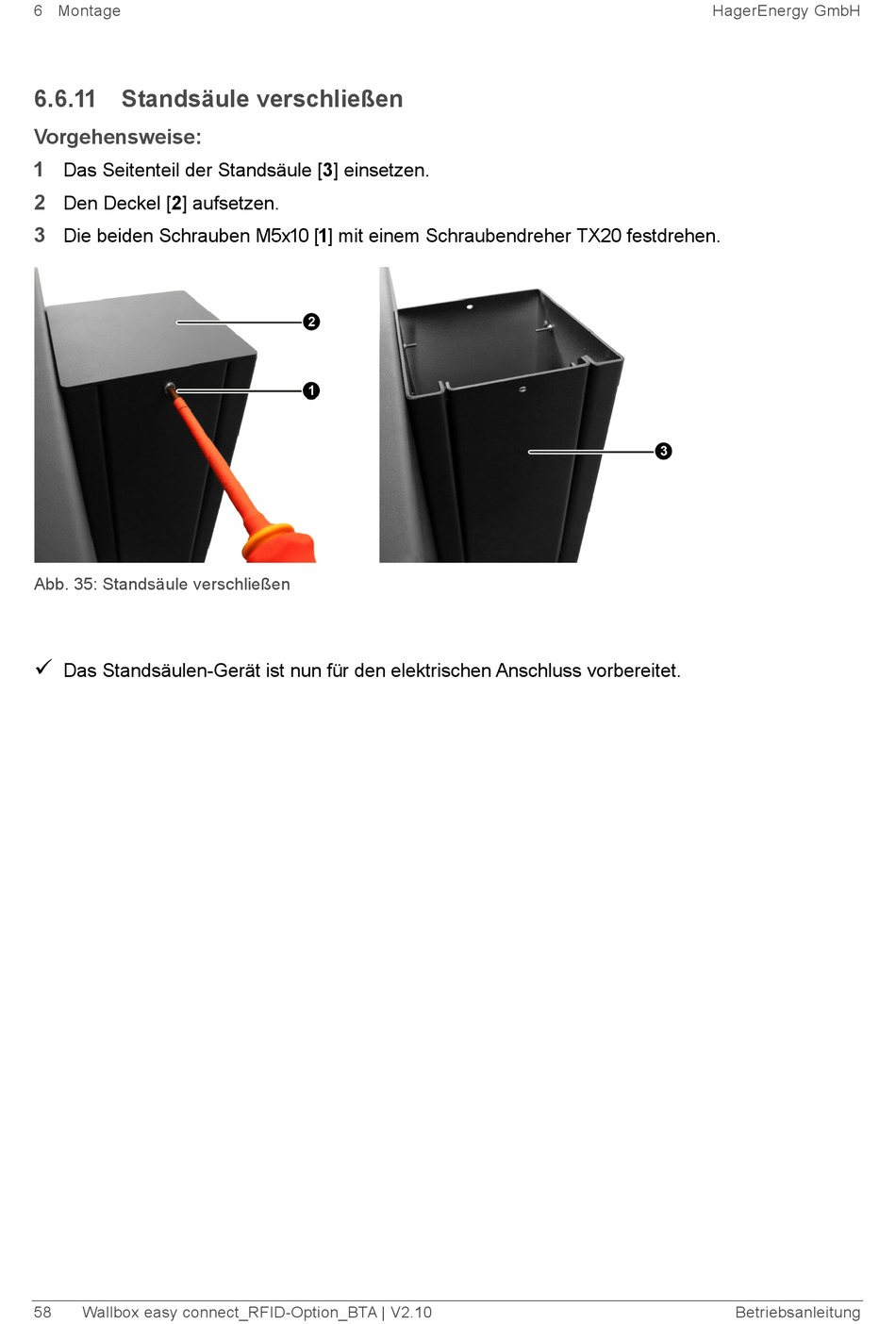

Abb. 35: Standsäule verschließen
Das Standsäulen-Gerät ist nun für den elektrischen Anschluss vorbereitet.
58
Wallbox easy connect_RFID-Option_BTA | V2.10
HagerEnergy GmbH
Betriebsanleitung
