5

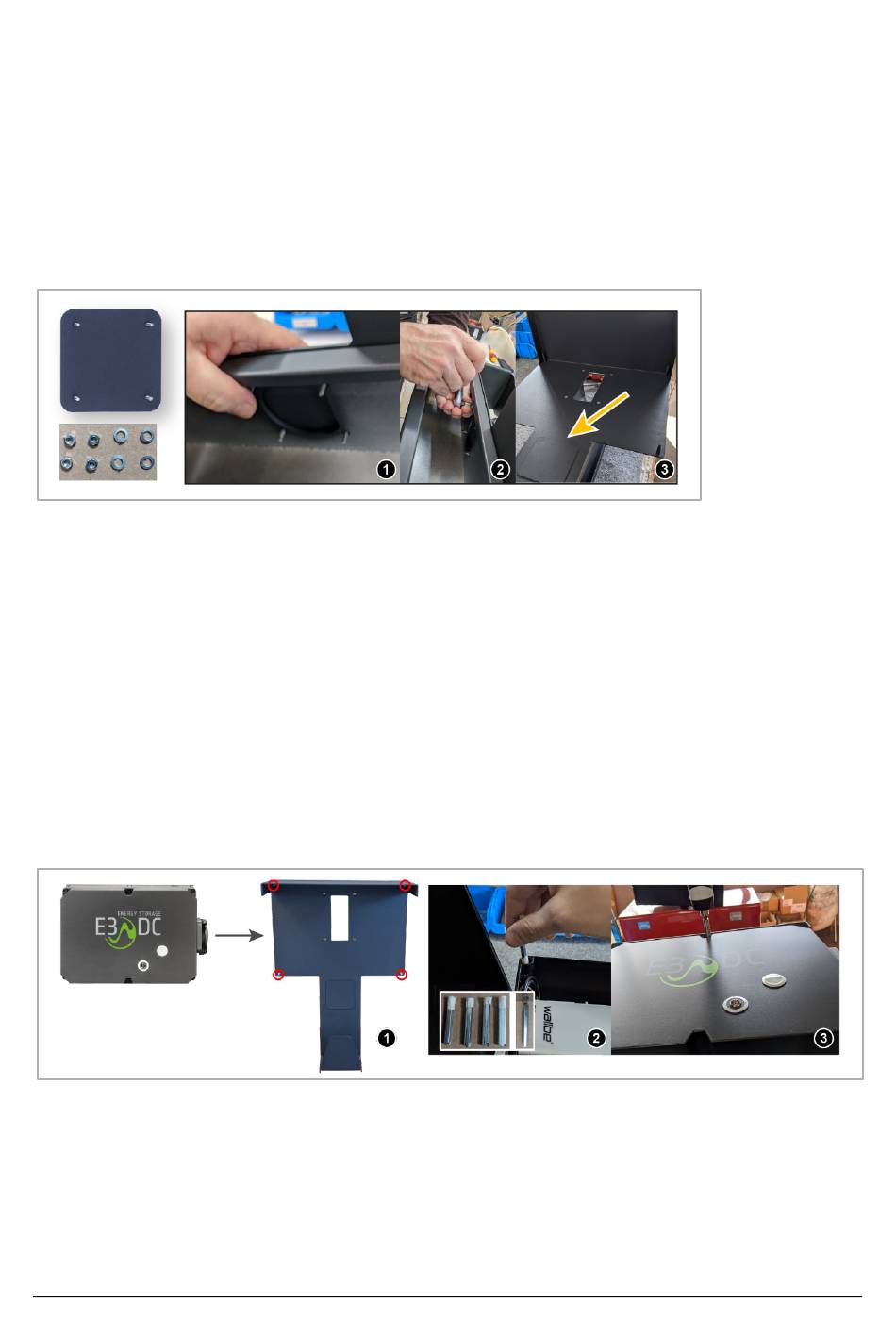

Quadratisches Abdeckblech anbringen:
Das Abdeckblech muss auf die Montageplatte der Wallbox geschraubt werden.
–
Das Abdeckblech auf die Montageplatte setzen [1].
–
Die Federringe (M4) setzen und mit den Muttern (M3) anziehen [2].
Die Montageplatte mit aufgeschraubtem Abdeckblech sollte so aussehen, wie in Bild [3] der
folgenden Abbildung.
Abb. 28: Quadratisches Abdeckblech anbringen
6
Wallbox an die Montageplatte montieren:
Die Standsäule sollte liegen.
–
Die Wallbox auf die 4 Gewindebolzen der Montageplatte setzen [1].
–
Den Deckel der Wallbox lösen.
–
Die 4 Federringe (M4) und die 4 Befestigungsschrauben mit Schlitz (M3x40) setzen und
festschrauben [2].
Hinweise:
- Zur besseren Montage die Federringe mit Klebeband fixieren.
- Die Schrauben mit einem Schlitzschraubendreher anziehen.
–
Den Deckel der Wallbox wieder anschrauben [3].
Abb. 29: Wallbox an die Montageplatte montieren
