Aufbau der Wallbox easy connect

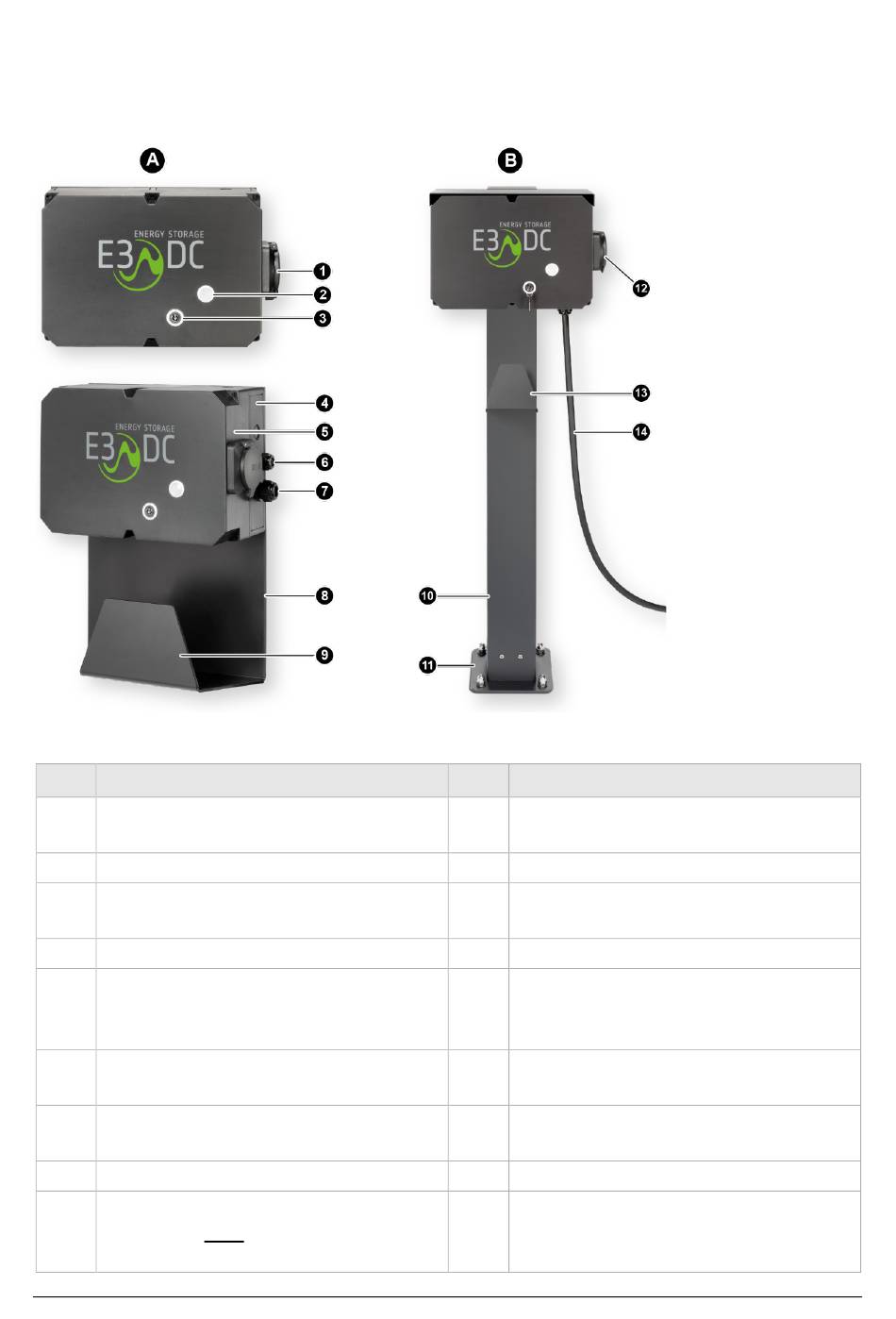

Abb. 2: Aufbau der Wallbox easy connect (Abb. können vom tatsächlichen Produktionsstand abweichen)
[A] Wallbox zur Wandmontage
[1] Ladesteckdose Typ 2 oder Blinddose
als Halter für den Typ 2-Ladestecker
[2] LED-Anzeige für Gerätestatus
[3] Schlüsselschalter
[4] Gehäuseboden
[5] Gehäusedeckel
[6] Kabelverschraubung für den Anschluss
des Ethernet-/LAN-Kabels
[7] Kabelverschraubung für das
Zuleitungskabel des AC-Anschlusses
[8] Wandhalter
[9] Kabelhalterung für das Ladekabel
(Ladekabel nicht im Lieferumfang
enthalten)
Betriebsanleitung
[B] Wallbox an Standsäule
[10] Standsäule
[11] Sockel der Standsäule
[12] Ladesteckdose Typ 2 oder Blinddose
als Halter für den Typ 2-Ladestecker
[13] Kabelhalter für das Ladekabel
[14] Ladekabel Mode 3 (3-phasig):
fest angeschlagen mit Typ 2-
Ladestecker
