6 Montage

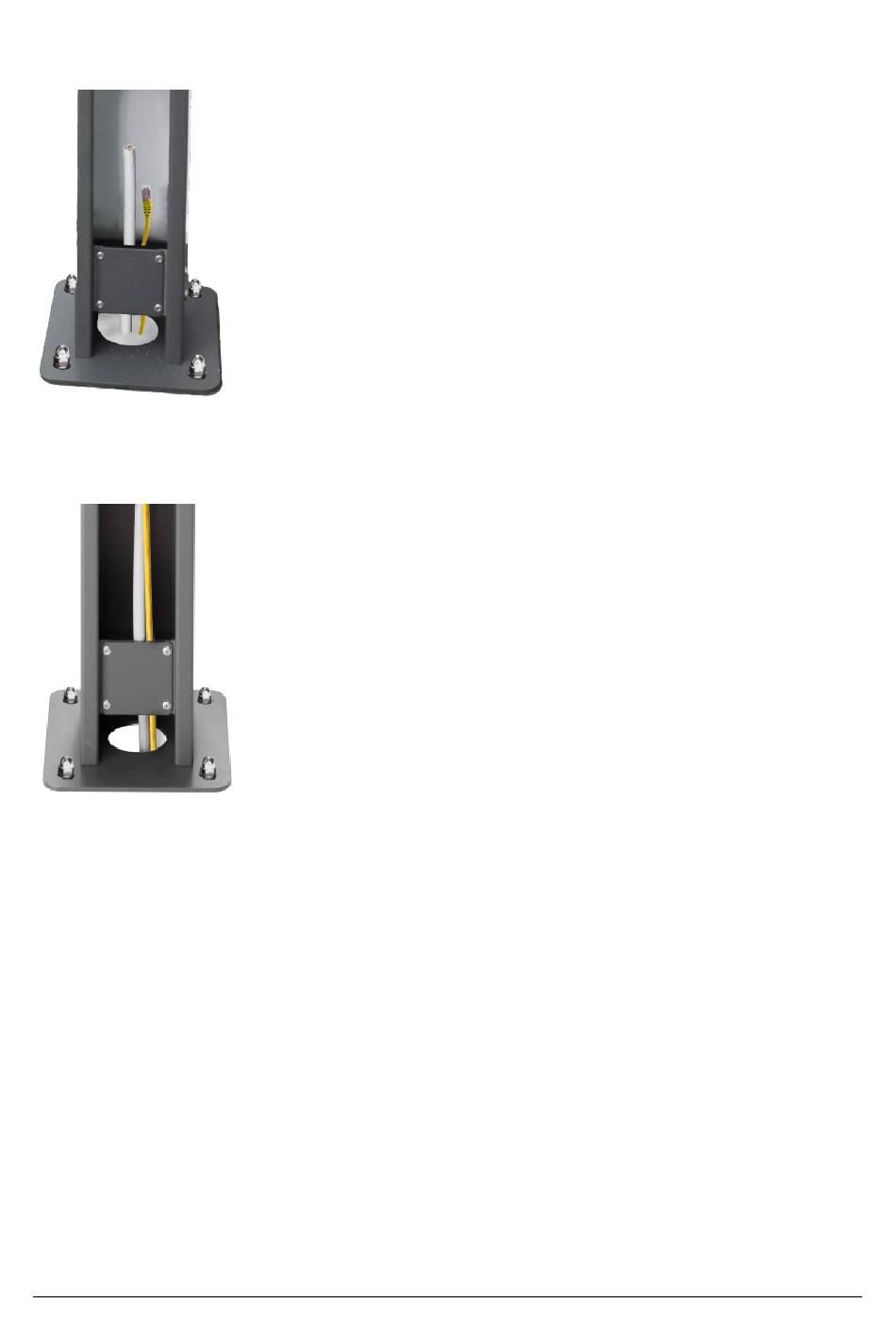

Abb. 32: Verschraubter Sockel der Standsäule
3
Das AC-Zuleitungskabel und das Ethernet-/LAN-Kabel in der Standsäule nach oben ziehen.
Abb. 33: Kabel in der Standsäule nach oben ziehen
4
Gehäusedeckel der Wallbox öffnen:
–
Die 6 Schlitzschrauben [B] des Gehäusedeckels der Wallbox lösen und anschließend den
Deckel abheben.
Achtung: Unbedingt darauf achten, die Kabel für die LED-Anzeige, den Schlüsselschalter
und ggf. die Typ 2-Steckdose nicht abzureißen oder zu beschädigen!
5
Kabel in die Wallbox einführen:
–
Das AC-Zuleitungskabel durch die untere Öffnung in die Wallbox einführen (s. die folgende
Abbildung).
–
Das Ethernet-/LAN-Kabel durch die obere Öffnung in die Wallbox einführen (s. die folgende
Abbildung).
