6.6.9 Standsäule aufbauen und Wallbox montieren
1
Säulendeckel und Seitenteil der Säule abnehmen (falls nötig):
Durch das Demontieren des Säulendeckels kann das Seitenteil der Säule abgenommen werden.
–
Die beiden sich gegenüberliegenden Schrauben M5x10 [1] mit einem Schraubendreher
TX20 losdrehen.
–
Den Deckel [2] von der Standsäule abnehmen.
–
Das Seitenteil [3] der Standsäule anheben und abnehmen.

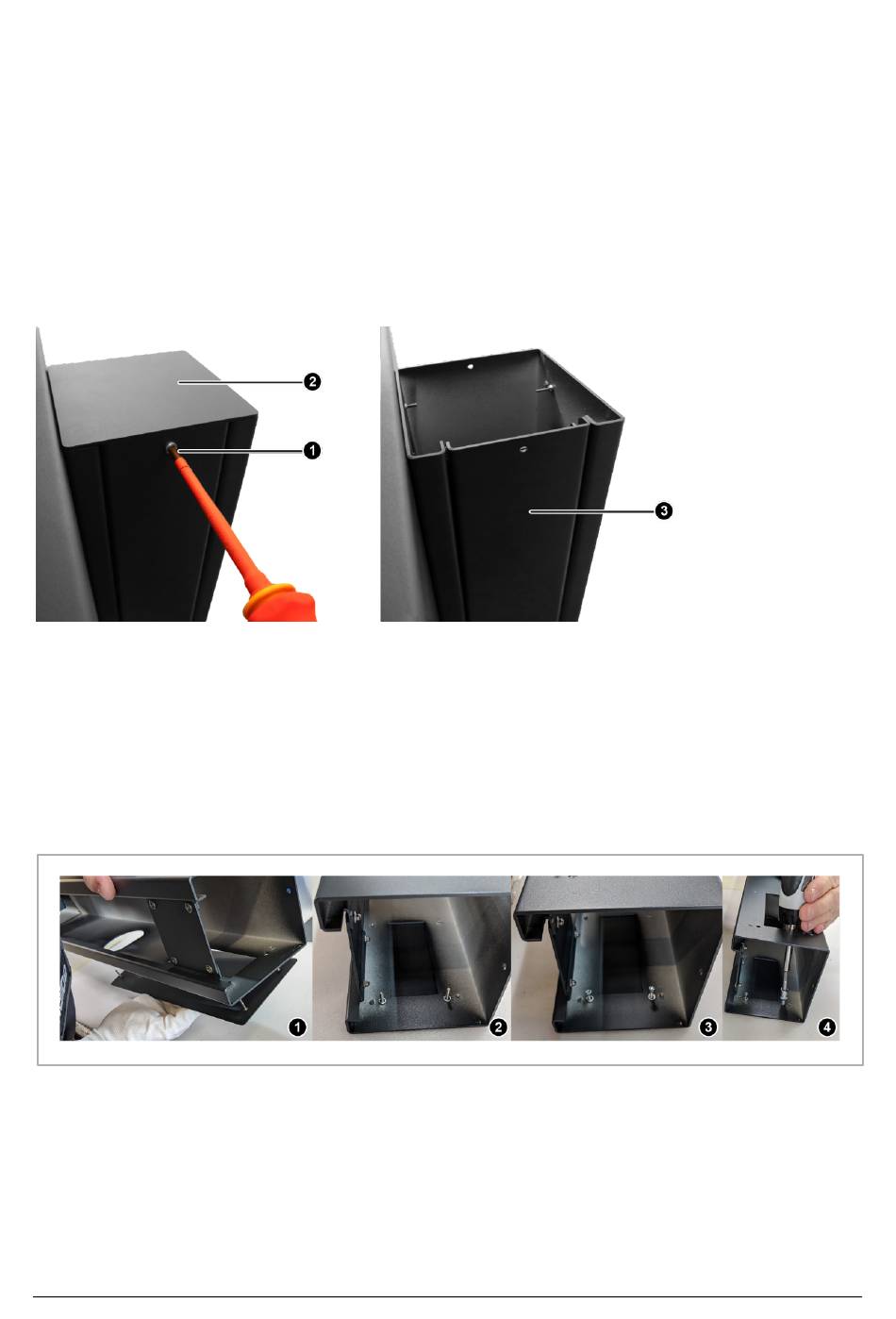

Abb. 24: Standsäule – Deckel und Seitenteil abnehmen (Abbildung ähnlich)
2
Rechteckiges Abdeckblech anbringen:
–
Das Abdeckblech auf die Standsäule setzen [1].
–
Die Federringe (M4) setzen [2].
–
Die Muttern (M3) aufsetzen [3].
–
Die Muttern festziehen [4].
Abb. 25: Rechteckiges Abdeckblech anbringen
