6.4.4 RFID-Reader elektrisch anschließen
•
Die Adern des RFID-Readers müssen wie folgt an die Klemmleiste X5 angeschlossen werden:
–
Blau  GND
–
Rot  +12V
–
Gelb  A
–
Grün  B
Schema:
Belegung Klemme
– A
– B
– GND
GND
+12V
– +12V

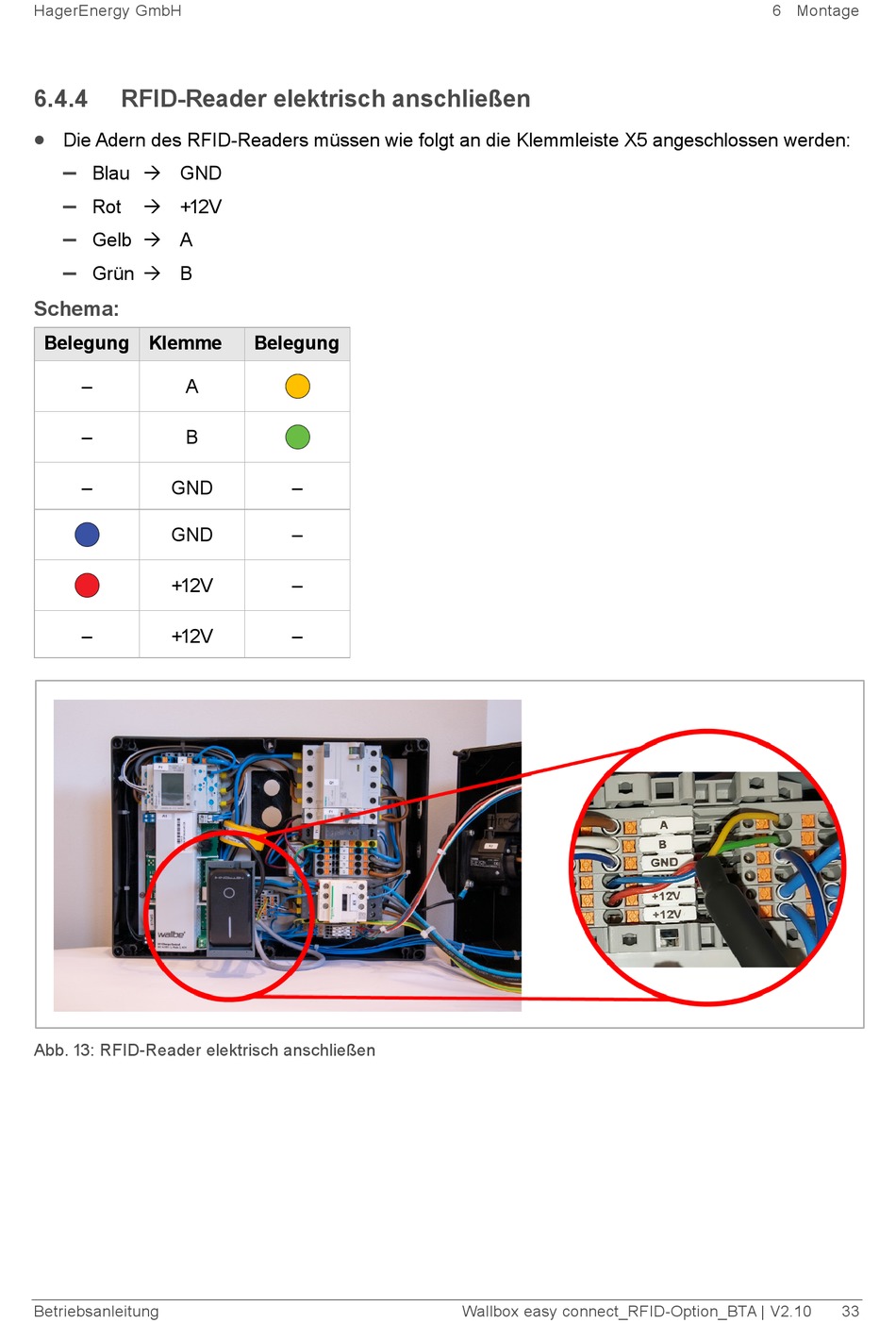

Abb. 13: RFID-Reader elektrisch anschließen
