Rfid-Reader Montieren - E3/DC Wallbox easy connect Betriebsanleitung

HagerEnergy GmbH
6.4.3

RFID-Reader montieren

1
Die miteinander verbundenen Abstandsbolzen auf die beiden vorhandenen Abstandsbolzen in
der Wallbox setzen und miteinander verschrauben.

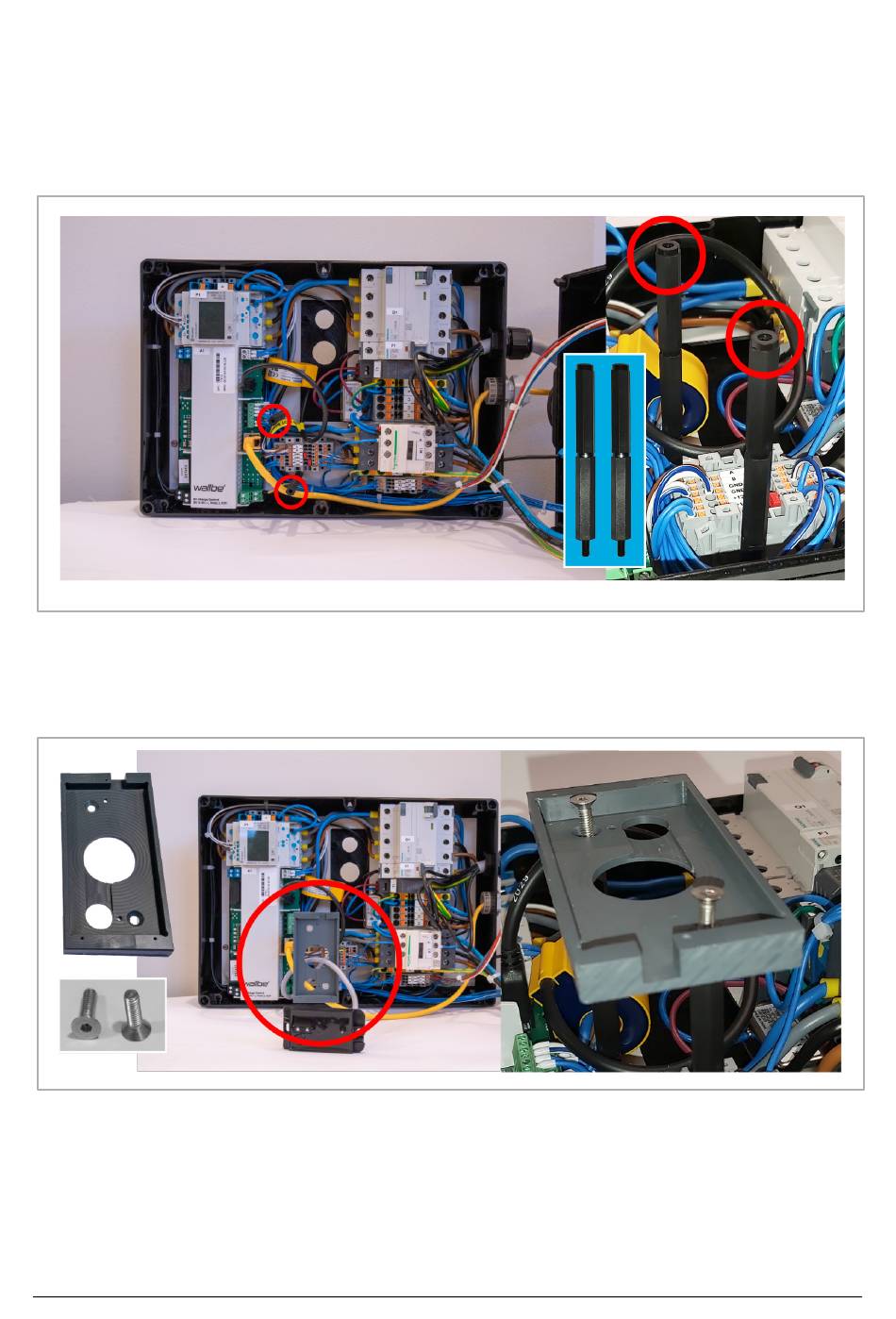

Abb. 9: Abstandsbolzen aufschrauben
2
Die Adapterplatte mit den beiden Senkschrauben (M4x14 mm) auf die Abstandsbolzen
schrauben.
Abb. 10: Adapterplatte auf die Abstandsbolzen schrauben
Betriebsanleitung Wallbox easy connect_RFID-Option_BTA | V2.10
6 Montage
31
