7 Elektrischer Anschluss
7.4 Wallbox elektrisch anschließen
7.4.1 Übersicht der Anschlüsse

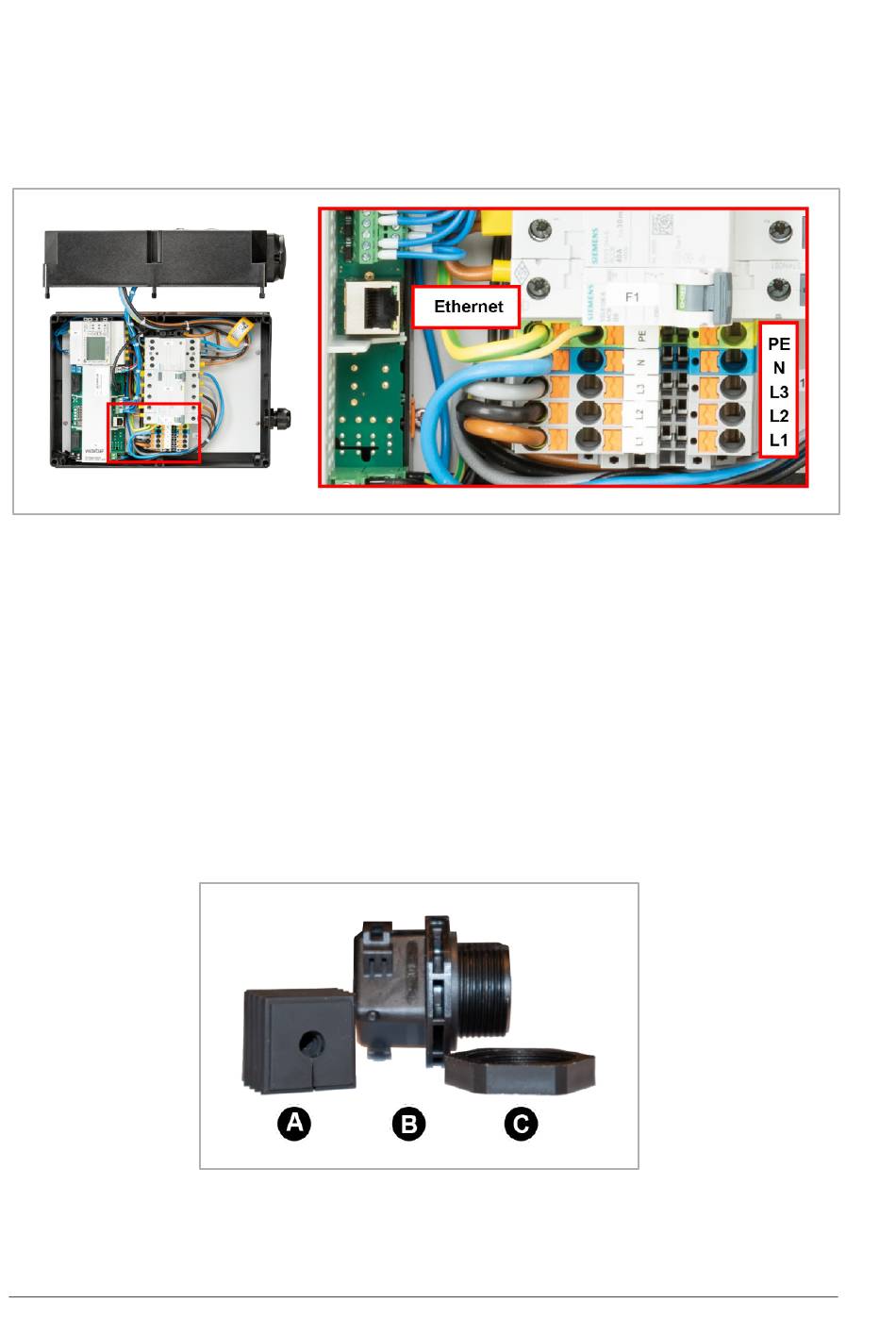

Abb. 26: Übersicht der Ethernet- und AC-Anschlüsse in der Wallbox (Abbildung zeigt das Wandgerät)
7.4.2 Ethernet-/LAN-Kabel-Verschraubung einsetzen und Kabel anschließen
50 WEC | 2020-04-24 |1.35
•
Mit der teilbaren Kabelverschraubung (M25) für den Anschluss des
Ethernet-/LAN-Kabels, wird die Wallbox abgedichtet (IP66) und
gleichzeitig zugentlastet. Die Kabelverschraubung ist im Lieferumfang
enthalten.
•
Die teilbare Kabelverschraubung wird ohne zusätzlich benötigtes
Werkzeug zusammen gerastet.
•
Die Kontermutter wird auf der Gehäuseinnenseite der Wallbox auf die
Kabelverschraubung gedreht und sorgt für einen sicheren und festen
Halt.
Abb. 27: Teilbare Kabelverschraubung mit Kabeltülle
