9 Bedienung

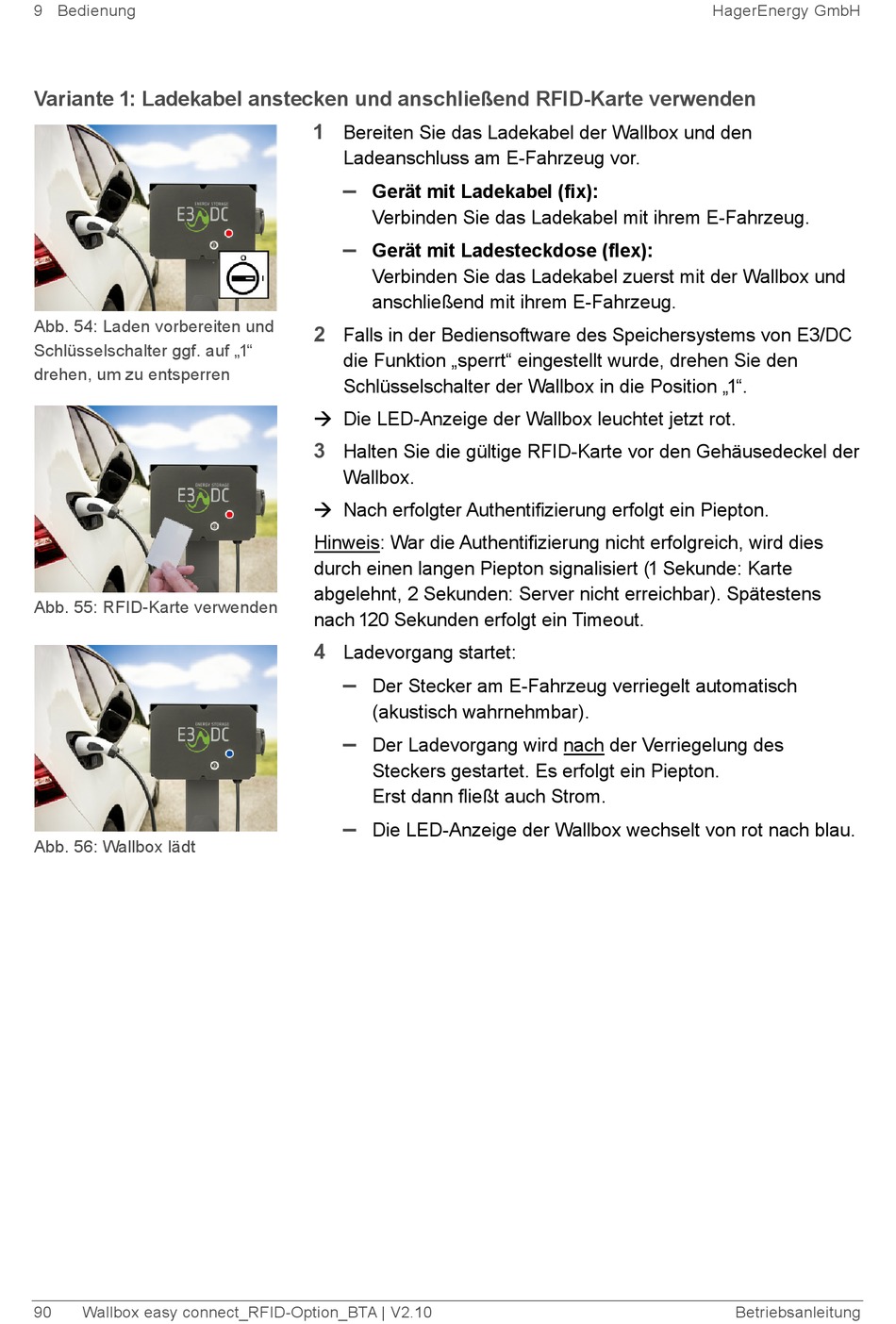

Variante 1: Ladekabel anstecken und anschließend RFID-Karte verwenden
Abb. 54: Laden vorbereiten und
Schlüsselschalter ggf. auf „1"
drehen, um zu entsperren
Abb. 55: RFID-Karte verwenden
Abb. 56: Wallbox lädt
90 Wallbox easy connect_RFID-Option_BTA | V2.10
1
Bereiten Sie das Ladekabel der Wallbox und den
Ladeanschluss am E-Fahrzeug vor.
–
Gerät mit Ladekabel (fix):
Verbinden Sie das Ladekabel mit ihrem E-Fahrzeug.
–
Gerät mit Ladesteckdose (flex):
Verbinden Sie das Ladekabel zuerst mit der Wallbox und
anschließend mit ihrem E-Fahrzeug.
2
Falls in der Bediensoftware des Speichersystems von E3/DC
die Funktion „sperrt" eingestellt wurde, drehen Sie den
Schlüsselschalter der Wallbox in die Position „1".
 Die LED-Anzeige der Wallbox leuchtet jetzt rot.
3
Halten Sie die gültige RFID-Karte vor den Gehäusedeckel der
Wallbox.
 Nach erfolgter Authentifizierung erfolgt ein Piepton.
Hinweis: War die Authentifizierung nicht erfolgreich, wird dies
durch einen langen Piepton signalisiert (1 Sekunde: Karte
abgelehnt, 2 Sekunden: Server nicht erreichbar). Spätestens
nach 120 Sekunden erfolgt ein Timeout.
4
Ladevorgang startet:
–
Der Stecker am E-Fahrzeug verriegelt automatisch
(akustisch wahrnehmbar).
–
Der Ladevorgang wird nach der Verriegelung des
Steckers gestartet. Es erfolgt ein Piepton.
Erst dann fließt auch Strom.
–
Die LED-Anzeige der Wallbox wechselt von rot nach blau.
