Die teilbare Kabelverschraubung besteht aus den folgenden Elementen:
•
[A] geschlitzte Kabeltülle
•
[B] teilbare Kabelverschraubung mit Dichtung
•
[C] teilbare Kabelmutter
•
[D] teilbare Kontermutter
Vorgehensweise:
1
Die geschlitzte Kabeltülle [A] an der passenden Position um das Ethernet-/LAN-Kabel legen.
–
Die verjüngte Seite muss dem Stecker des Ethernet-/LAN-Kabels zugewandt sein.
–
Achten Sie auf genügend Zugentlastung des Kabels!

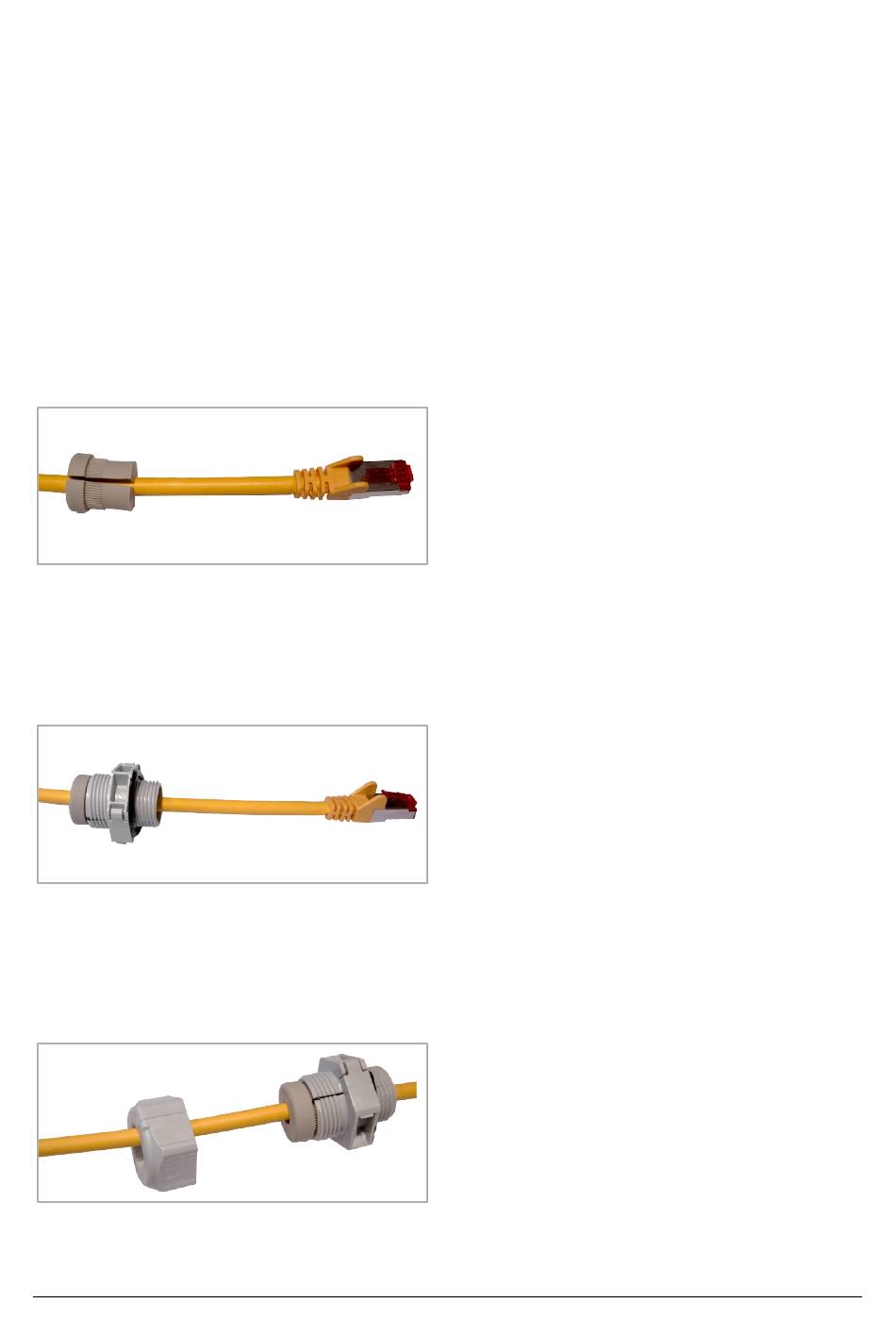

Abb. 38: Geschlitzte Kabeltülle um Ethernet-/LAN-Kabel gelegt
2
Die teilbare Kabelverschraubung [B] öffnen und anschließend um das Ethernet-Kabel legen.
–
Das Gewinde mit dem kleineren Durchmesser muss dem Stecker des Ethernet-/LAN-
Kabels zugewandt sein.
Abb. 39: Kabelverschraubung um Ethernet-/LAN-Kabel gelegt
3
Die teilbare Kabelmutter [C] öffnen und anschließend an der passenden Position um das
Ethernet-/LAN-Kabel legen.
–
Die Kabelmutter noch nicht aufschrauben.
Abb. 40: Kabelmutter um Ethernet-/LAN-Kabel gelegt
