6 Montage
6.4.2

RFID-Reader vorbereiten

1

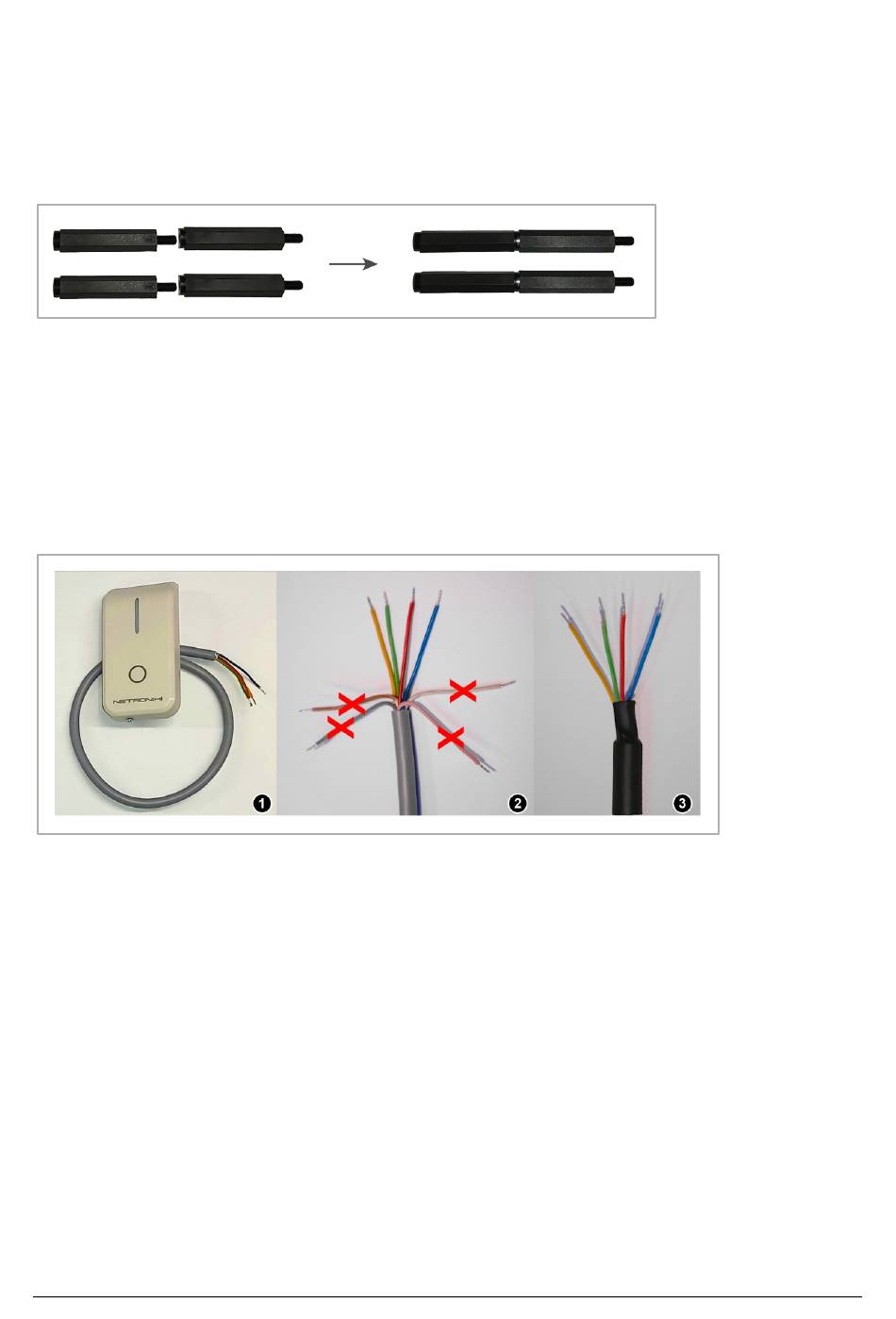

Die Abstandsbolzen miteinander verbinden:
•
Jeweils 2 Abstandsbolzen zusammenschrauben.
Abb. 7: Abstandsbolzen zusammenschrauben
2
Die Verkabelung des RFID-Readers vorbereiten:
•
Die folgenden Adern der Verkabelung des RFID-Readers stufig abschneiden:
–
Abschneiden: Braun | Weiß | Grau | Rosa
–
Übrig lassen: Gelb | Grün | Rot| Blau
•
Schrumpfschlauch über die stufig abgeschnittenen Adern setzen.
Abb. 8: Adern stufig abschneiden und mit Schrumpfschlauch versehen
