Kabelverschraubung Für Die Ac-Zuleitung Einsetzen - E3/DC Wallbox easy connect Betriebsanleitung

6 Montage
6.3.5 Kabelverschraubung für die AC-Zuleitung einsetzen
32
–
Mitte: Kabeldurchführung für die teilbare Kabelverschraubung des
Ethernet-/LAN-Anschlusses (M25).
Hinweis: Das Einsetzen der teilbaren Kabelverschraubung für das
Ethernet-/LAN-Kabel wird im Kap.
erläutert (s. S. 48ff.).
1
Die Schrauben des Gehäusedeckels lösen und den Deckel vorsichtig
abheben.
–
Unbedingt darauf achten, die Kabel für die LED-Anzeige und ggf. die
Typ 2-Steckdose nicht zu beschädigen!
2
Die Kabelverschraubung für die AC-Zuleitung einsetzen und mit der
Kontermutter handfest verschrauben.

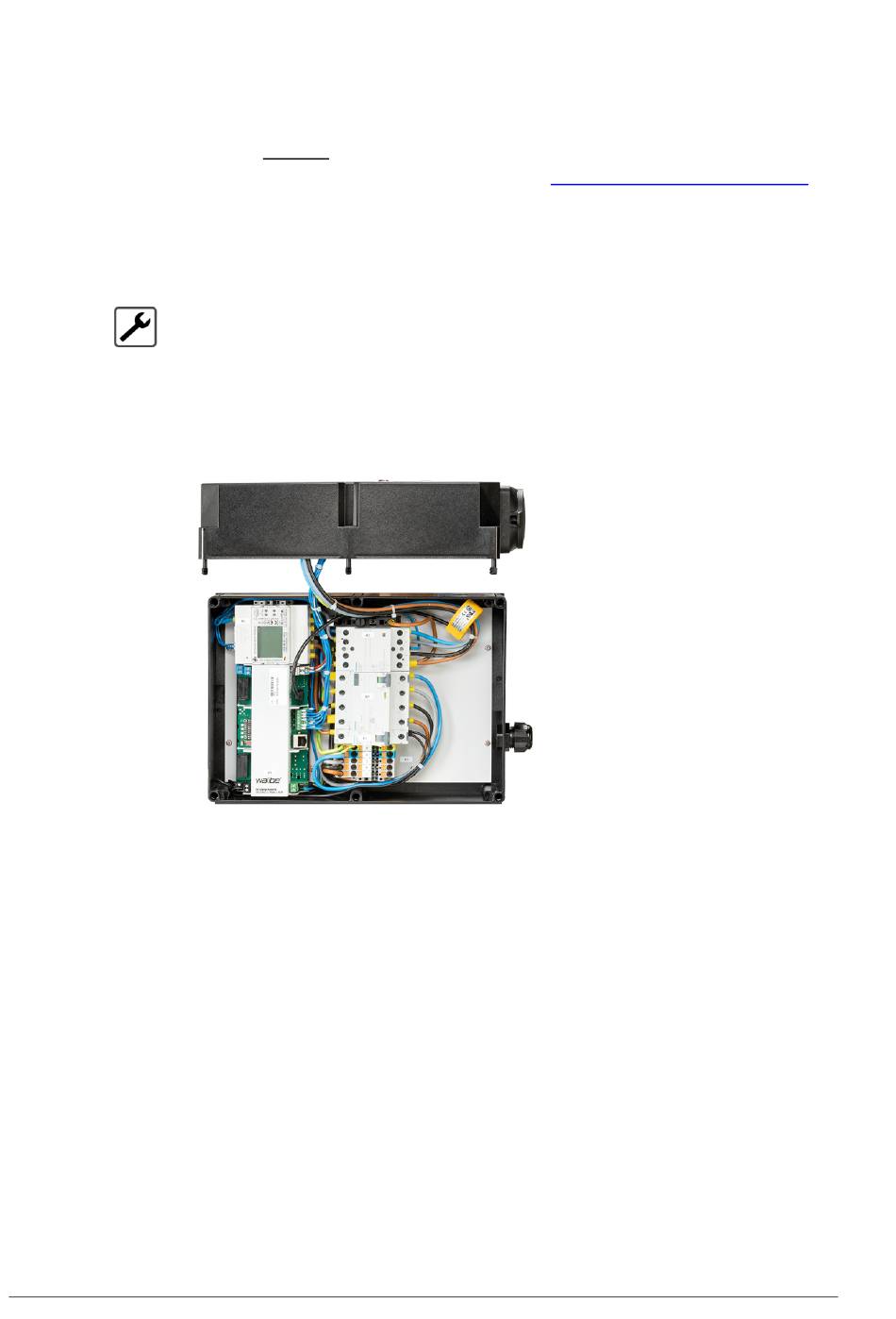

Abb. 11: Wallbox mit eingesetzter Kabelverschraubung für den AC-Anschluss
