6 Montage
6.5.5 Kabelverschraubung für die AC-Zuleitung einsetzen
6.5.6 Kabelverschraubung für das Ethernet-/LAN-Kabel einsetzen
32 WEC | 2020-04-24 |1.35
–
Mitte: Kabeldurchführung für die teilbare Kabelverschraubung des
Ethernet-/LAN-Anschlusses (M25).
1
Die Schrauben [B] des Gehäusedeckels lösen und den Deckel vorsichtig
abheben.
–
Unbedingt darauf achten, die Kabel für die LED-Anzeige und ggf. die
Typ 2-Steckdose nicht zu beschädigen!
2
Die Kabelverschraubung für die AC-Zuleitung einsetzen und mit der
Kontermutter handfest verschrauben.

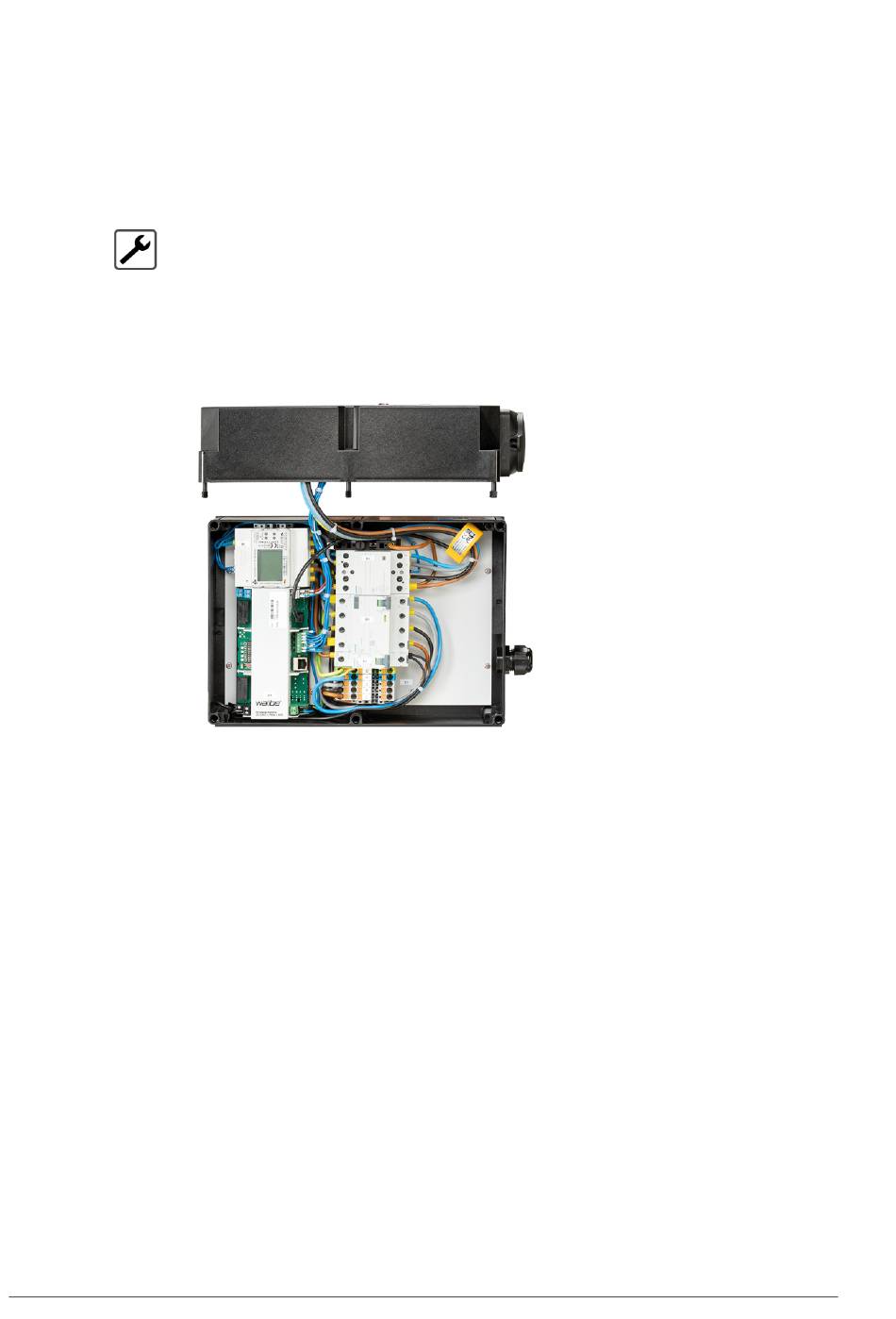

Abb. 11: Wallbox mit eingesetzter Kabelverschraubung für den AC-Anschluss
Das Einsetzen der teilbaren Kabelverschraubung für das Ethernet-/LAN-
Kabel wird im Kapitel „Ethernet-/LAN-Kabel-Verschraubung einsetzen und
Kabel anschließenWallbox elektrisch anschließen" beschrieben (s. S. 50f.).
