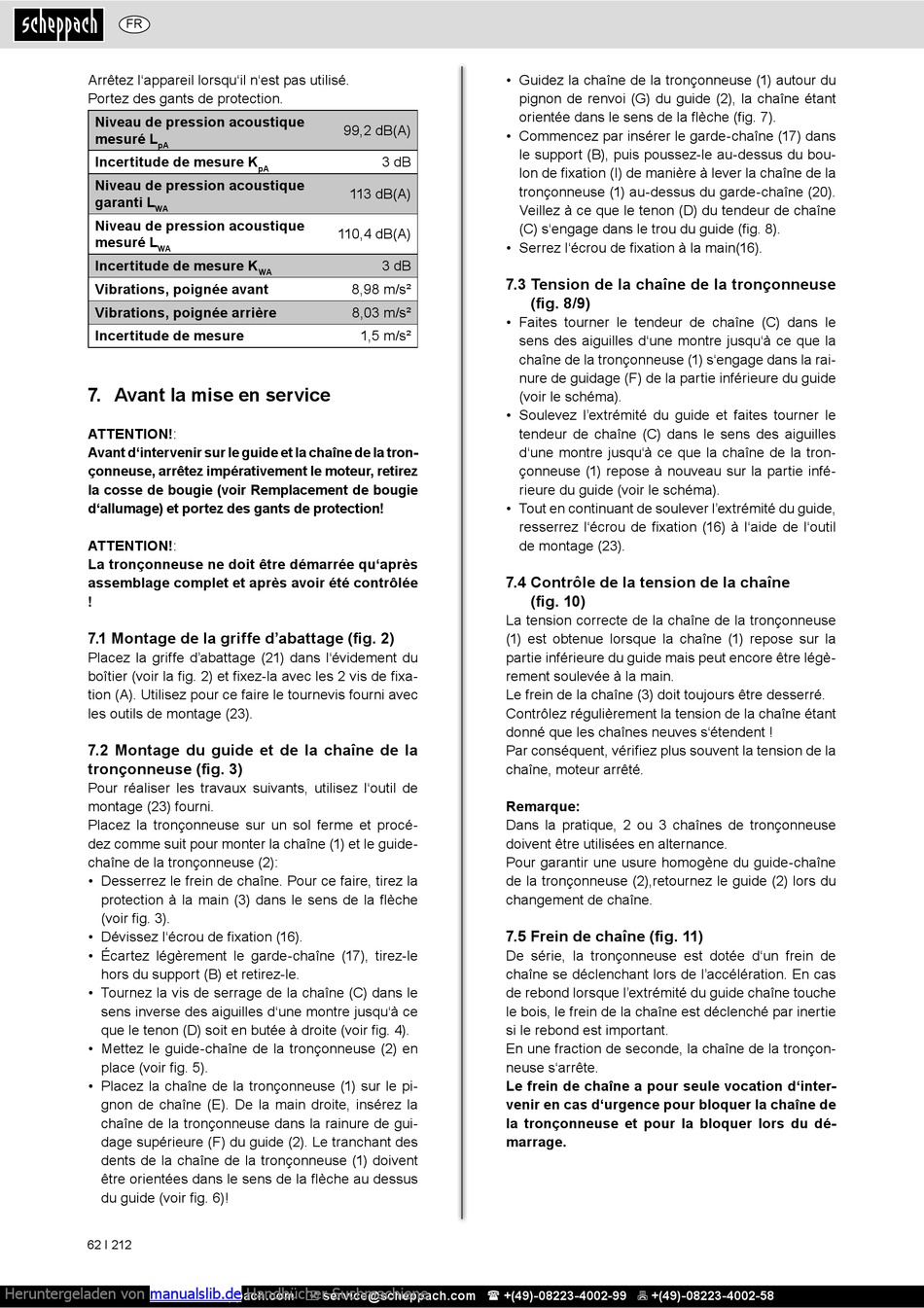

Avant La Mise En Service - Scheppach CSP2540 Originalbetriebsanleitung

FR
Arrêtez l'appareil lorsqu'il n'est pas utilisé.
Portez des gants de protection.
Niveau de pression acoustique
mesuré L
pA
Incertitude de mesure K
Niveau de pression acoustique
garanti L
WA
Niveau de pression acoustique
mesuré L
WA
Incertitude de mesure K
Vibrations, poignée avant
Vibrations, poignée arrière
Incertitude de mesure

7. Avant la mise en service

ATTENTION!:
Avant d'intervenir sur le guide et la chaîne de la tron-
çonneuse, arrêtez impérativement le moteur, retirez
la cosse de bougie (voir Remplacement de bougie
d'allumage) et portez des gants de protection!
ATTENTION!:
La tronçonneuse ne doit être démarrée qu'après
assemblage complet et après avoir été contrôlée
!
7.1 Montage de la griffe d'abattage (fig. 2)
Placez la griffe d'abattage (21) dans l'évidement du
boîtier (voir la fig. 2) et fixez-la avec les 2 vis de fixa-
tion (A). Utilisez pour ce faire le tournevis fourni avec
les outils de montage (23).
7.2 Montage du guide et de la chaîne de la
tronçonneuse (fig. 3)
Pour réaliser les travaux suivants, utilisez l'outil de
montage (23) fourni.
Placez la tronçonneuse sur un sol ferme et procé-
dez comme suit pour monter la chaîne (1) et le guide-
chaîne de la tronçonneuse (2):
• Desserrez le frein de chaîne. Pour ce faire, tirez la
protection à la main (3) dans le sens de la flèche
(voir fig. 3).
• Dévissez l'écrou de fixation (16).
• Écartez légèrement le garde-chaîne (17), tirez-le
hors du support (B) et retirez-le.
• Tournez la vis de serrage de la chaîne (C) dans le
sens inverse des aiguilles d'une montre jusqu'à ce
que le tenon (D) soit en butée à droite (voir fig. 4).
• Mettez le guide-chaîne de la tronçonneuse (2) en
place (voir fig. 5).
• Placez la chaîne de la tronçonneuse (1) sur le pi-
gnon de chaîne (E). De la main droite, insérez la
chaîne de la tronçonneuse dans la rainure de gui-
dage supérieure (F) du guide (2). Le tranchant des
dents de la chaîne de la tronçonneuse (1) doivent
être orientées dans le sens de la flèche au dessus
du guide (voir fig. 6)!
62 І 212
Heruntergeladen von manualslib.de
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
99,2 dB(A)
3 dB
pA
113 dB(A)
110,4 dB(A)
3 dB
WA
8,98 m/s²
8,03 m/s²
1,5 m/s²
Handbücher-Suchmachiene
• Guidez la chaîne de la tronçonneuse (1) autour du
pignon de renvoi (G) du guide (2), la chaîne étant
orientée dans le sens de la flèche (fig. 7).
• Commencez par insérer le garde-chaîne (17) dans
le support (B), puis poussez-le au-dessus du bou-
lon de fixation (I) de manière à lever la chaîne de la
tronçonneuse (1) au-dessus du garde-chaîne (20).
Veillez à ce que le tenon (D) du tendeur de chaîne
(C) s'engage dans le trou du guide (fig. 8).
• Serrez l'écrou de fixation à la main(16).
7.3 Tension de la chaîne de la tronçonneuse
(fig. 8/9)
• Faites tourner le tendeur de chaîne (C) dans le
sens des aiguilles d'une montre jusqu'à ce que la
chaîne de la tronçonneuse (1) s'engage dans la rai-
nure de guidage (F) de la partie inférieure du guide
(voir le schéma).
• Soulevez l'extrémité du guide et faites tourner le
tendeur de chaîne (C) dans le sens des aiguilles
d'une montre jusqu'à ce que la chaîne de la tron-
çonneuse (1) repose à nouveau sur la partie infé-
rieure du guide (voir le schéma).
• Tout en continuant de soulever l'extrémité du guide,
resserrez l'écrou de fixation (16) à l'aide de l'outil
de montage (23).
7.4 Contrôle de la tension de la chaîne
(fig. 10)
La tension correcte de la chaîne de la tronçonneuse
(1) est obtenue lorsque la chaîne (1) repose sur la
partie inférieure du guide mais peut encore être légè-
rement soulevée à la main.
Le frein de la chaîne (3) doit toujours être desserré.
Contrôlez régulièrement la tension de la chaîne étant
donné que les chaînes neuves s'étendent !
Par conséquent, vérifiez plus souvent la tension de la
chaîne, moteur arrêté.
Remarque:
Dans la pratique, 2 ou 3 chaînes de tronçonneuse
doivent être utilisées en alternance.
Pour garantir une usure homogène du guide-chaîne
de la tronçonneuse (2),retournez le guide (2) lors du
changement de chaîne.
7.5 Frein de chaîne (fig. 11)
De série, la tronçonneuse est dotée d'un frein de
chaîne se déclenchant lors de l'accélération. En cas
de rebond lorsque l'extrémité du guide chaîne touche
le bois, le frein de la chaîne est déclenché par inertie
si le rebond est important.
En une fraction de seconde, la chaîne de la tronçon-
neuse s'arrête.
Le frein de chaîne a pour seule vocation d'inter-
venir en cas d'urgence pour bloquer la chaîne de
la tronçonneuse et pour la bloquer lors du dé-
marrage.
