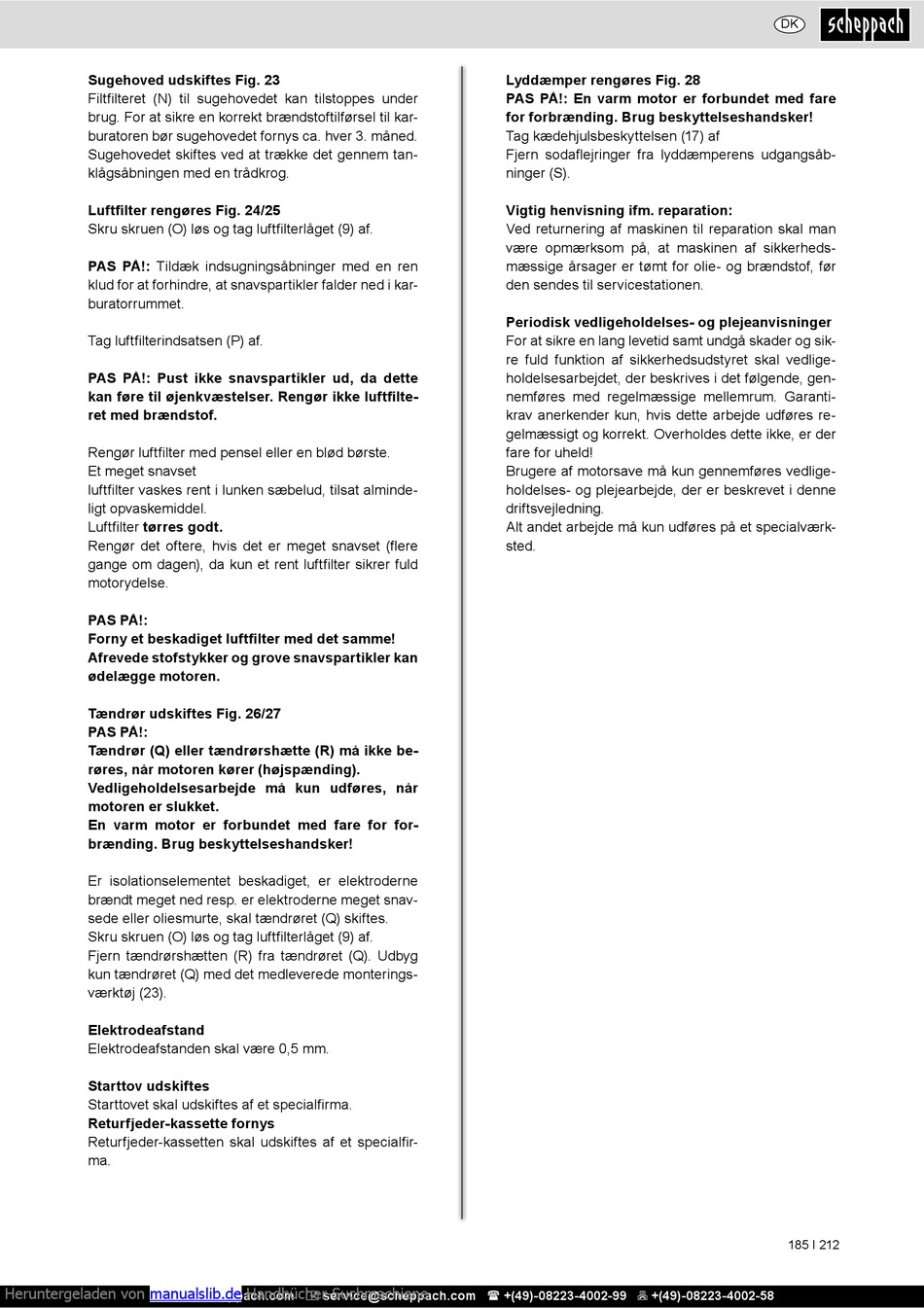

Scheppach CSP2540 Originalbetriebsanleitung Seite 185

Sugehoved udskiftes Fig. 23
Filtfilteret (N) til sugehovedet kan tilstoppes under
brug. For at sikre en korrekt brændstoftilførsel til kar-
buratoren bør sugehovedet fornys ca. hver 3. måned.
Sugehovedet skiftes ved at trække det gennem tan-
klågsåbningen med en trådkrog.
Luftfilter rengøres Fig. 24/25
Skru skruen (O) løs og tag luftfilterlåget (9) af.
PAS PÅ!: Tildæk indsugningsåbninger med en ren
klud for at forhindre, at snavspartikler falder ned i kar-
buratorrummet.
Tag luftfilterindsatsen (P) af.
PAS PÅ!: Pust ikke snavspartikler ud, da dette
kan føre til øjenkvæstelser. Rengør ikke luftfilte-
ret med brændstof.
Rengør luftfilter med pensel eller en blød børste.
Et meget snavset
luftfilter vaskes rent i lunken sæbelud, tilsat alminde-
ligt opvaskemiddel.
Luftfilter tørres godt.
Rengør det oftere, hvis det er meget snavset (flere
gange om dagen), da kun et rent luftfilter sikrer fuld
motorydelse.
PAS PÅ!:
Forny et beskadiget luftfilter med det samme!
Afrevede stofstykker og grove snavspartikler kan
ødelægge motoren.
Tændrør udskiftes Fig. 26/27
PAS PÅ!:
Tændrør (Q) eller tændrørshætte (R) må ikke be-
røres, når motoren kører (højspænding).
Vedligeholdelsesarbejde må kun udføres, når
motoren er slukket.
En varm motor er forbundet med fare for for-
brænding. Brug beskyttelseshandsker!
Er isolationselementet beskadiget, er elektroderne
brændt meget ned resp. er elektroderne meget snav-
sede eller oliesmurte, skal tændrøret (Q) skiftes.
Skru skruen (O) løs og tag luftfilterlåget (9) af.
Fjern tændrørshætten (R) fra tændrøret (Q). Udbyg
kun tændrøret (Q) med det medleverede monterings-
værktøj (23).
Elektrodeafstand
Elektrodeafstanden skal være 0,5 mm.
Starttov udskiftes
Starttovet skal udskiftes af et specialfirma.
Returfjeder-kassette fornys
Returfjeder-kassetten skal udskiftes af et specialfir-
ma.
Heruntergeladen von manualslib.de
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Handbücher-Suchmachiene
Lyddæmper rengøres Fig. 28
PAS PÅ!: En varm motor er forbundet med fare
for forbrænding. Brug beskyttelseshandsker!
Tag kædehjulsbeskyttelsen (17) af
Fjern sodaflejringer fra lyddæmperens udgangsåb-
ninger (S).
Vigtig henvisning ifm. reparation:
Ved returnering af maskinen til reparation skal man
være opmærksom på, at maskinen af sikkerheds-
mæssige årsager er tømt for olie- og brændstof, før
den sendes til servicestationen.
Periodisk vedligeholdelses- og plejeanvisninger
For at sikre en lang levetid samt undgå skader og sik-
re fuld funktion af sikkerhedsudstyret skal vedlige-
holdelsesarbejdet, der beskrives i det følgende, gen-
nemføres med regelmæssige mellemrum. Garanti-
krav anerkender kun, hvis dette arbejde udføres re-
gelmæssigt og korrekt. Overholdes dette ikke, er der
fare for uheld!
Brugere af motorsave må kun gennemføres vedlige-
holdelses- og plejearbejde, der er beskrevet i denne
driftsvejledning.
Alt andet arbejde må kun udføres på et specialværk-
sted.
DK
185 І 212
