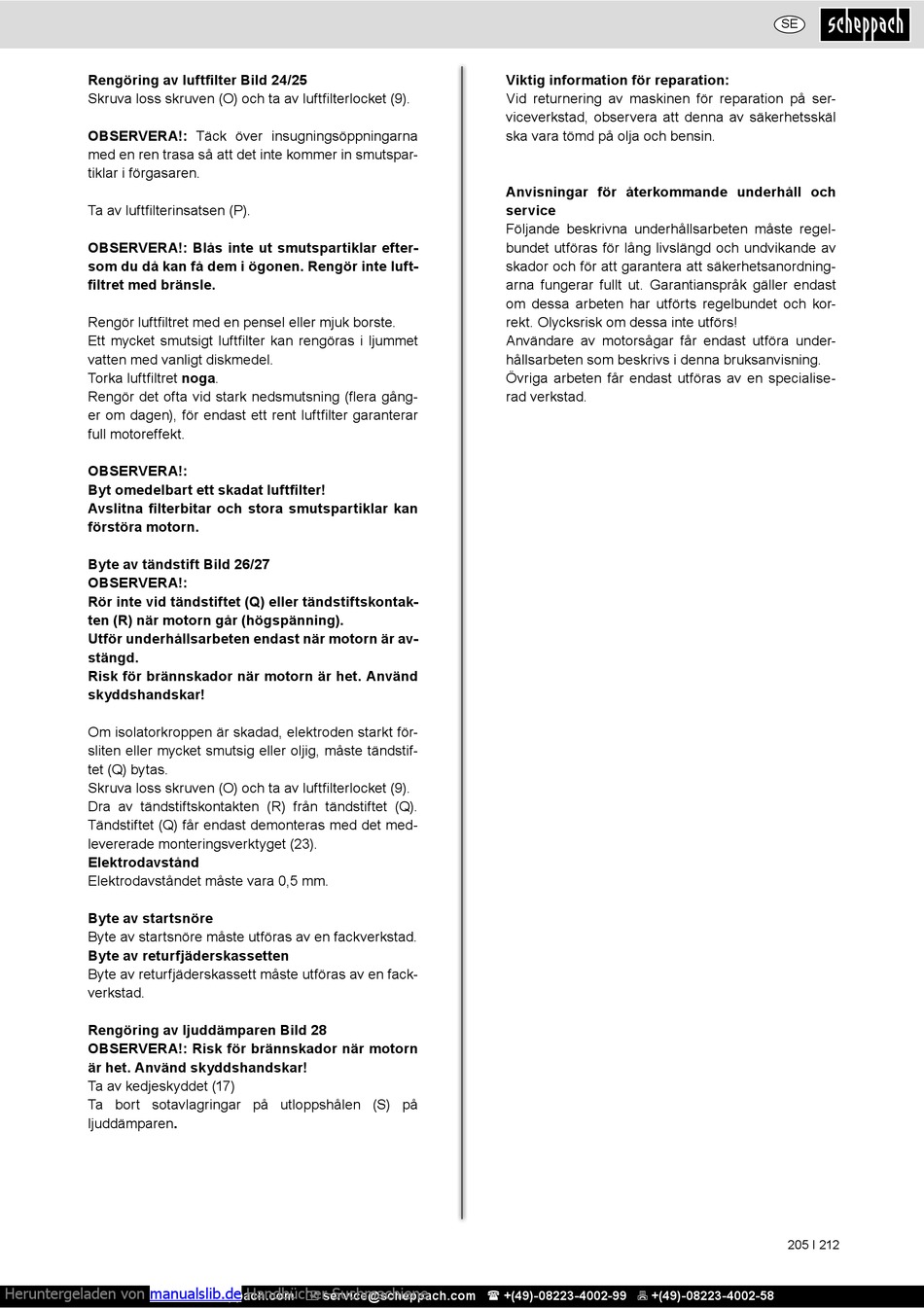

Scheppach CSP2540 Originalbetriebsanleitung Seite 205

Rengöring av luftfilter Bild 24/25
Skruva loss skruven (O) och ta av luftfilterlocket (9).
OBSERVERA!: Täck över insugningsöppningarna
med en ren trasa så att det inte kommer in smutspar-
tiklar i förgasaren.
Ta av luftfilterinsatsen (P).
OBSERVERA!: Blås inte ut smutspartiklar efter-
som du då kan få dem i ögonen. Rengör inte luft-
filtret med bränsle.
Rengör luftfiltret med en pensel eller mjuk borste.
Ett mycket smutsigt luftfilter kan rengöras i ljummet
vatten med vanligt diskmedel.
Torka luftfiltret noga.
Rengör det ofta vid stark nedsmutsning (flera gång-
er om dagen), för endast ett rent luftfilter garanterar
full motoreffekt.
OBSERVERA!:
Byt omedelbart ett skadat luftfilter!
Avslitna filterbitar och stora smutspartiklar kan
förstöra motorn.
Byte av tändstift Bild 26/27
OBSERVERA!:
Rör inte vid tändstiftet (Q) eller tändstiftskontak-
ten (R) när motorn går (högspänning).
Utför underhållsarbeten endast när motorn är av-
stängd.
Risk för brännskador när motorn är het. Använd
skyddshandskar!
Om isolatorkroppen är skadad, elektroden starkt för-
sliten eller mycket smutsig eller oljig, måste tändstif-
tet (Q) bytas.
Skruva loss skruven (O) och ta av luftfilterlocket (9).
Dra av tändstiftskontakten (R) från tändstiftet (Q).
Tändstiftet (Q) får endast demonteras med det med-
levererade monteringsverktyget (23).
Elektrodavstånd
Elektrodavståndet måste vara 0,5 mm.
Byte av startsnöre
Byte av startsnöre måste utföras av en fackverkstad.
Byte av returfjäderskassetten
Byte av returfjäderskassett måste utföras av en fack-
verkstad.
Rengöring av ljuddämparen Bild 28
OBSERVERA!: Risk för brännskador när motorn
är het. Använd skyddshandskar!
Ta av kedjeskyddet (17)
Ta bort sotavlagringar på utloppshålen (S) på
ljuddämparen.
Heruntergeladen von manualslib.de
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Handbücher-Suchmachiene
Viktig information för reparation:
Vid returnering av maskinen för reparation på ser-
viceverkstad, observera att denna av säkerhetsskäl
ska vara tömd på olja och bensin.
Anvisningar för återkommande underhåll och
service
Följande beskrivna underhållsarbeten måste regel-
bundet utföras för lång livslängd och undvikande av
skador och för att garantera att säkerhetsanordning-
arna fungerar fullt ut. Garantianspråk gäller endast
om dessa arbeten har utförts regelbundet och kor-
rekt. Olycksrisk om dessa inte utförs!
Användare av motorsågar får endast utföra under-
hållsarbeten som beskrivs i denna bruksanvisning.
Övriga arbeten får endast utföras av en specialise-
rad verkstad.
SE
205 І 212
