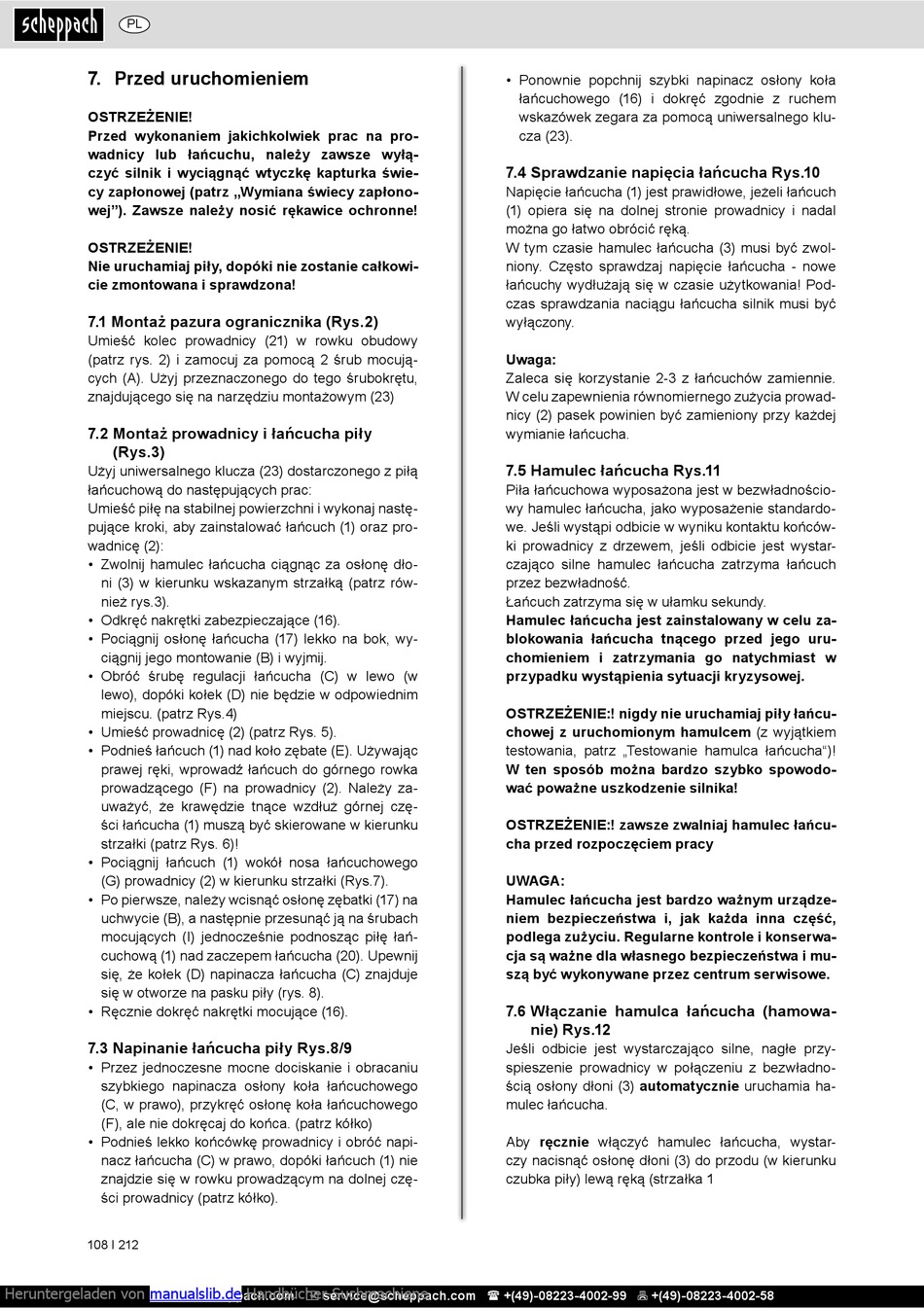

7. Przed uruchomieniem

OSTRZEŻENIE!
Przed wykonaniem jakichkolwiek prac na pro-
wadnicy lub łańcuchu, należy zawsze wyłą-
czyć silnik i wyciągnąć wtyczkę kapturka świe-
cy zapłonowej (patrz „Wymiana świecy zapłono-
wej"). Zawsze należy nosić rękawice ochronne!
OSTRZEŻENIE!
Nie uruchamiaj piły, dopóki nie zostanie całkowi-
cie zmontowana i sprawdzona!
7.1 Montaż pazura ogranicznika (Rys.2)
Umieść kolec prowadnicy (21) w rowku obudowy
(patrz rys. 2) i zamocuj za pomocą 2 śrub mocują-
cych (A). Użyj przeznaczonego do tego śrubokrętu,
znajdującego się na narzędziu montażowym (23)
7.2 Montaż prowadnicy i łańcucha piły
(Rys.3)
Użyj uniwersalnego klucza (23) dostarczonego z piłą
łańcuchową do następujących prac:
Umieść piłę na stabilnej powierzchni i wykonaj nastę-
pujące kroki, aby zainstalować łańcuch (1) oraz pro-
wadnicę (2):
• Zwolnij hamulec łańcucha ciągnąc za osłonę dło-
ni (3) w kierunku wskazanym strzałką (patrz rów-
nież rys.3).
• Odkręć nakrętki zabezpieczające (16).
• Pociągnij osłonę łańcucha (17) lekko na bok, wy-
ciągnij jego montowanie (B) i wyjmij.
• Obróć śrubę regulacji łańcucha (C) w lewo (w
lewo), dopóki kołek (D) nie będzie w odpowiednim
miejscu. (patrz Rys.4)
• Umieść prowadnicę (2) (patrz Rys. 5).
• Podnieś łańcuch (1) nad koło zębate (E). Używając
prawej ręki, wprowadź łańcuch do górnego rowka
prowadzącego (F) na prowadnicy (2). Należy za-
uważyć, że krawędzie tnące wzdłuż górnej czę-
ści łańcucha (1) muszą być skierowane w kierunku
strzałki (patrz Rys. 6)!
• Pociągnij łańcuch (1) wokół nosa łańcuchowego
(G) prowadnicy (2) w kierunku strzałki (Rys.7).
• Po pierwsze, należy wcisnąć osłonę zębatki (17) na
uchwycie (B), a następnie przesunąć ją na śrubach
mocujących (I) jednocześnie podnosząc piłę łań-
cuchową (1) nad zaczepem łańcucha (20). Upewnij
się, że kołek (D) napinacza łańcucha (C) znajduje
się w otworze na pasku piły (rys. 8).
• Ręcznie dokręć nakrętki mocujące (16).
7.3 Napinanie łańcucha piły Rys.8/9
• Przez jednoczesne mocne dociskanie i obracaniu
szybkiego napinacza osłony koła łańcuchowego
(C, w prawo), przykręć osłonę koła łańcuchowego
(F), ale nie dokręcaj do końca. (patrz kółko)
• Podnieś lekko końcówkę prowadnicy i obróć napi-
nacz łańcucha (C) w prawo, dopóki łańcuch (1) nie
znajdzie się w rowku prowadzącym na dolnej czę-
ści prowadnicy (patrz kółko).
108 І 212
Heruntergeladen von manualslib.de
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Handbücher-Suchmachiene
• Ponownie popchnij szybki napinacz osłony koła
łańcuchowego (16) i dokręć zgodnie z ruchem
wskazówek zegara za pomocą uniwersalnego klu-
cza (23).
7.4 Sprawdzanie napięcia łańcucha Rys.10
Napięcie łańcucha (1) jest prawidłowe, jeżeli łańcuch
(1) opiera się na dolnej stronie prowadnicy i nadal
można go łatwo obrócić ręką.
W tym czasie hamulec łańcucha (3) musi być zwol-
niony. Często sprawdzaj napięcie łańcucha - nowe
łańcuchy wydłużają się w czasie użytkowania! Pod-
czas sprawdzania naciągu łańcucha silnik musi być
wyłączony.
Uwaga:
Zaleca się korzystanie 2-3 z łańcuchów zamiennie.
W celu zapewnienia równomiernego zużycia prowad-
nicy (2) pasek powinien być zamieniony przy każdej
wymianie łańcucha.
7.5 Hamulec łańcucha Rys.11
Piła łańcuchowa wyposażona jest w bezwładnościo-
wy hamulec łańcucha, jako wyposażenie standardo-
we. Jeśli wystąpi odbicie w wyniku kontaktu końców-
ki prowadnicy z drzewem, jeśli odbicie jest wystar-
czająco silne hamulec łańcucha zatrzyma łańcuch
przez bezwładność.
Łańcuch zatrzyma się w ułamku sekundy.
Hamulec łańcucha jest zainstalowany w celu za-
blokowania łańcucha tnącego przed jego uru-
chomieniem i zatrzymania go natychmiast w
przypadku wystąpienia sytuacji kryzysowej.
OSTRZEŻENIE:! nigdy nie uruchamiaj piły łańcu-
chowej z uruchomionym hamulcem (z wyjątkiem
testowania, patrz „Testowanie hamulca łańcucha")!
W ten sposób można bardzo szybko spowodo-
wać poważne uszkodzenie silnika!
OSTRZEŻENIE:! zawsze zwalniaj hamulec łańcu-
cha przed rozpoczęciem pracy
UWAGA:
Hamulec łańcucha jest bardzo ważnym urządze-
niem bezpieczeństwa i, jak każda inna część,
podlega zużyciu. Regularne kontrole i konserwa-
cja są ważne dla własnego bezpieczeństwa i mu-
szą być wykonywane przez centrum serwisowe.
7.6 Włączanie hamulca łańcucha (hamowa-
nie) Rys.12
Jeśli odbicie jest wystarczająco silne, nagłe przy-
spieszenie prowadnicy w połączeniu z bezwładno-
ścią osłony dłoni (3) automatycznie uruchamia ha-
mulec łańcucha.
Aby ręcznie włączyć hamulec łańcucha, wystar-
czy nacisnąć osłonę dłoni (3) do przodu (w kierunku
czubka piły) lewą ręką (strzałka 1
