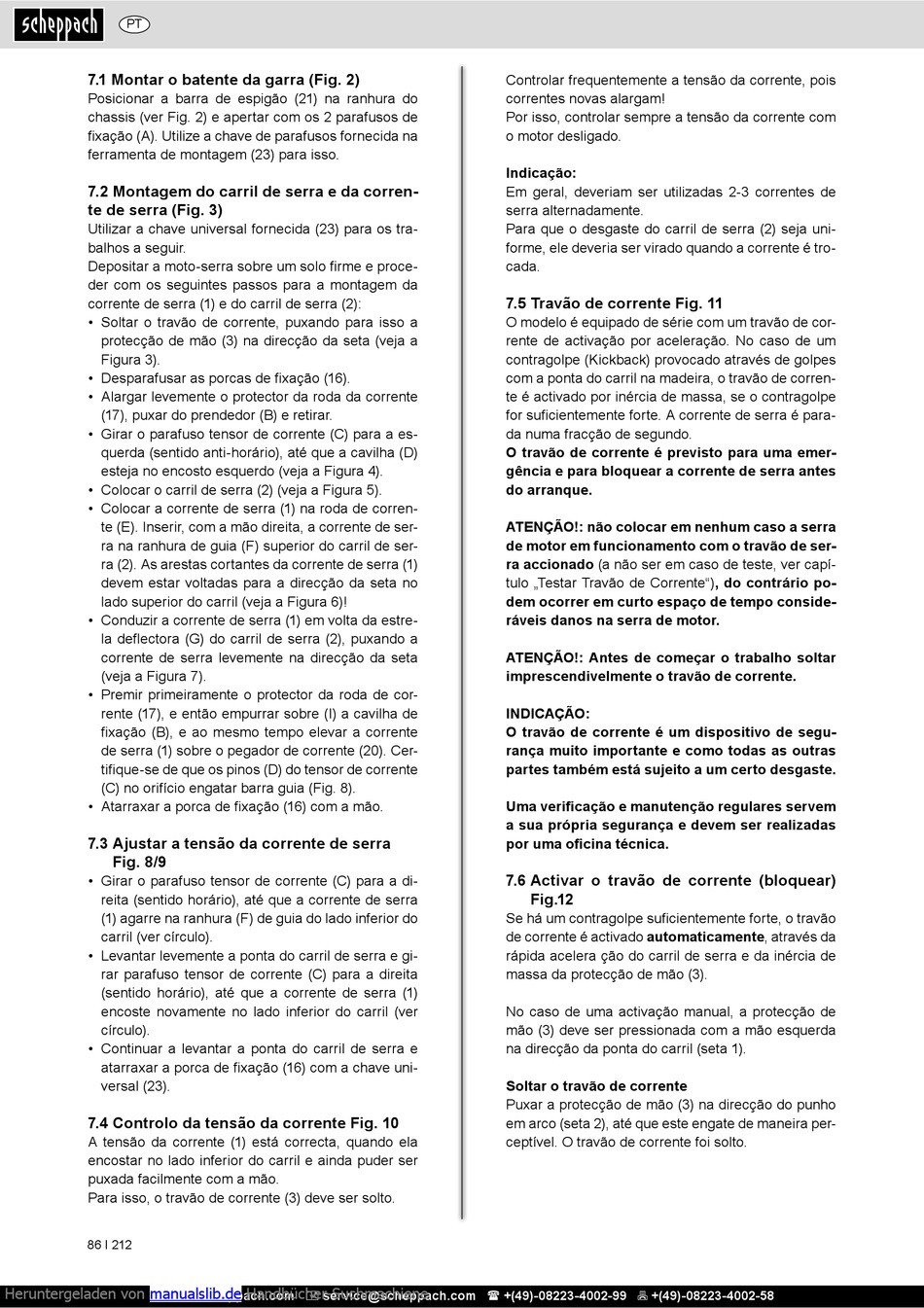

7.1 Montar o batente da garra (Fig. 2)
Posicionar a barra de espigão (21) na ranhura do
chassis (ver Fig. 2) e apertar com os 2 parafusos de
fixação (A). Utilize a chave de parafusos fornecida na
ferramenta de montagem (23) para isso.
7.2 Montagem do carril de serra e da corren-
te de serra (Fig. 3)
Utilizar a chave universal fornecida (23) para os tra-
balhos a seguir.
Depositar a moto-serra sobre um solo firme e proce-
der com os seguintes passos para a montagem da
corrente de serra (1) e do carril de serra (2):
• Soltar o travão de corrente, puxando para isso a
protecção de mão (3) na direcção da seta (veja a
Figura 3).
• Desparafusar as porcas de fixação (16).
• Alargar levemente o protector da roda da corrente
(17), puxar do prendedor (B) e retirar.
• Girar o parafuso tensor de corrente (C) para a es-
querda (sentido anti-horário), até que a cavilha (D)
esteja no encosto esquerdo (veja a Figura 4).
• Colocar o carril de serra (2) (veja a Figura 5).
• Colocar a corrente de serra (1) na roda de corren-
te (E). Inserir, com a mão direita, a corrente de ser-
ra na ranhura de guia (F) superior do carril de ser-
ra (2). As arestas cortantes da corrente de serra (1)
devem estar voltadas para a direcção da seta no
lado superior do carril (veja a Figura 6)!
• Conduzir a corrente de serra (1) em volta da estre-
la deflectora (G) do carril de serra (2), puxando a
corrente de serra levemente na direcção da seta
(veja a Figura 7).
• Premir primeiramente o protector da roda de cor-
rente (17), e então empurrar sobre (I) a cavilha de
fixação (B), e ao mesmo tempo elevar a corrente
de serra (1) sobre o pegador de corrente (20). Cer-
tifique-se de que os pinos (D) do tensor de corrente
(C) no orifício engatar barra guia (Fig. 8).
• Atarraxar a porca de fixação (16) com a mão.
7.3 Ajustar a tensão da corrente de serra
Fig. 8/9
• Girar o parafuso tensor de corrente (C) para a di-
reita (sentido horário), até que a corrente de serra
(1) agarre na ranhura (F) de guia do lado inferior do
carril (ver círculo).
• Levantar levemente a ponta do carril de serra e gi-
rar parafuso tensor de corrente (C) para a direita
(sentido horário), até que a corrente de serra (1)
encoste novamente no lado inferior do carril (ver
círculo).
• Continuar a levantar a ponta do carril de serra e
atarraxar a porca de fixação (16) com a chave uni-
versal (23).
7.4 Controlo da tensão da corrente Fig. 10
A tensão da corrente (1) está correcta, quando ela
encostar no lado inferior do carril e ainda puder ser
puxada facilmente com a mão.
Para isso, o travão de corrente (3) deve ser solto.
