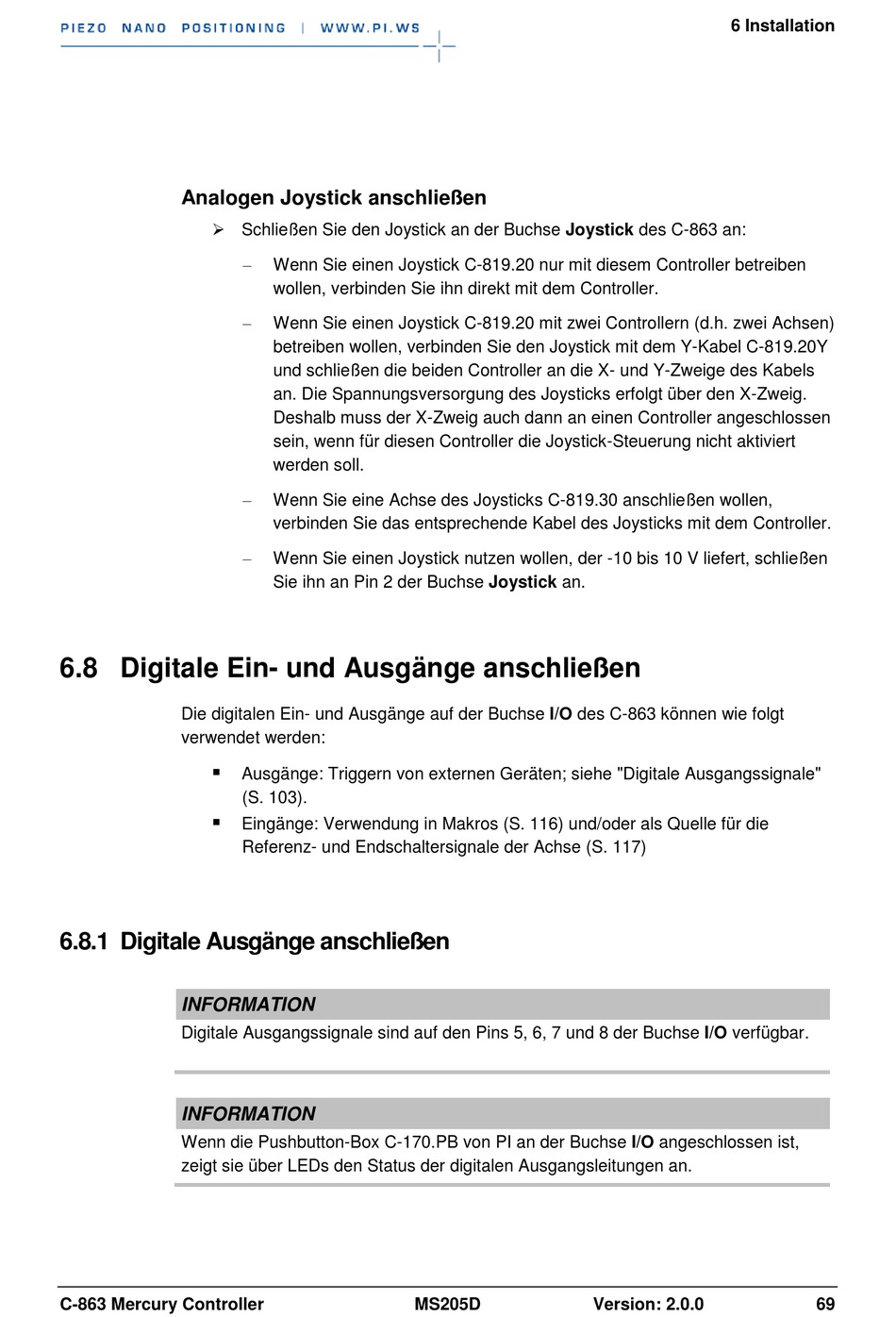

Analogen Joystick anschließen
 Schließen Sie den Joystick an der Buchse Joystick des C-863 an:
6.8 Digitale Ein- und Ausgänge anschließen
Die digitalen Ein- und Ausgänge auf der Buchse I/O des C-863 können wie folgt
verwendet werden:


6.8.1 Digitale Ausgänge anschließen
INFORMATION
Digitale Ausgangssignale sind auf den Pins 5, 6, 7 und 8 der Buchse I/O verfügbar.
INFORMATION
Wenn die Pushbutton-Box C-170.PB von PI an der Buchse I/O angeschlossen ist,
zeigt sie über LEDs den Status der digitalen Ausgangsleitungen an.
C-863 Mercury Controller
−
Wenn Sie einen Joystick C-819.20 nur mit diesem Controller betreiben
wollen, verbinden Sie ihn direkt mit dem Controller.
−
Wenn Sie einen Joystick C-819.20 mit zwei Controllern (d.h. zwei Achsen)
betreiben wollen, verbinden Sie den Joystick mit dem Y-Kabel C-819.20Y
und schließen die beiden Controller an die X- und Y-Zweige des Kabels
an. Die Spannungsversorgung des Joysticks erfolgt über den X-Zweig.
Deshalb muss der X-Zweig auch dann an einen Controller angeschlossen
sein, wenn für diesen Controller die Joystick-Steuerung nicht aktiviert
werden soll.
−
Wenn Sie eine Achse des Joysticks C-819.30 anschließen wollen,
verbinden Sie das entsprechende Kabel des Joysticks mit dem Controller.
−
Wenn Sie einen Joystick nutzen wollen, der -10 bis 10 V liefert, schließen
Sie ihn an Pin 2 der Buchse Joystick an.
Ausgänge: Triggern von externen Geräten; siehe "Digitale Ausgangssignale"
(S. 103).
Eingänge: Verwendung in Makros (S. 116) und/oder als Quelle für die
Referenz- und Endschaltersignale der Achse (S. 117)
MS205D
6 Installation
Version: 2.0.0 69
