6 Installation

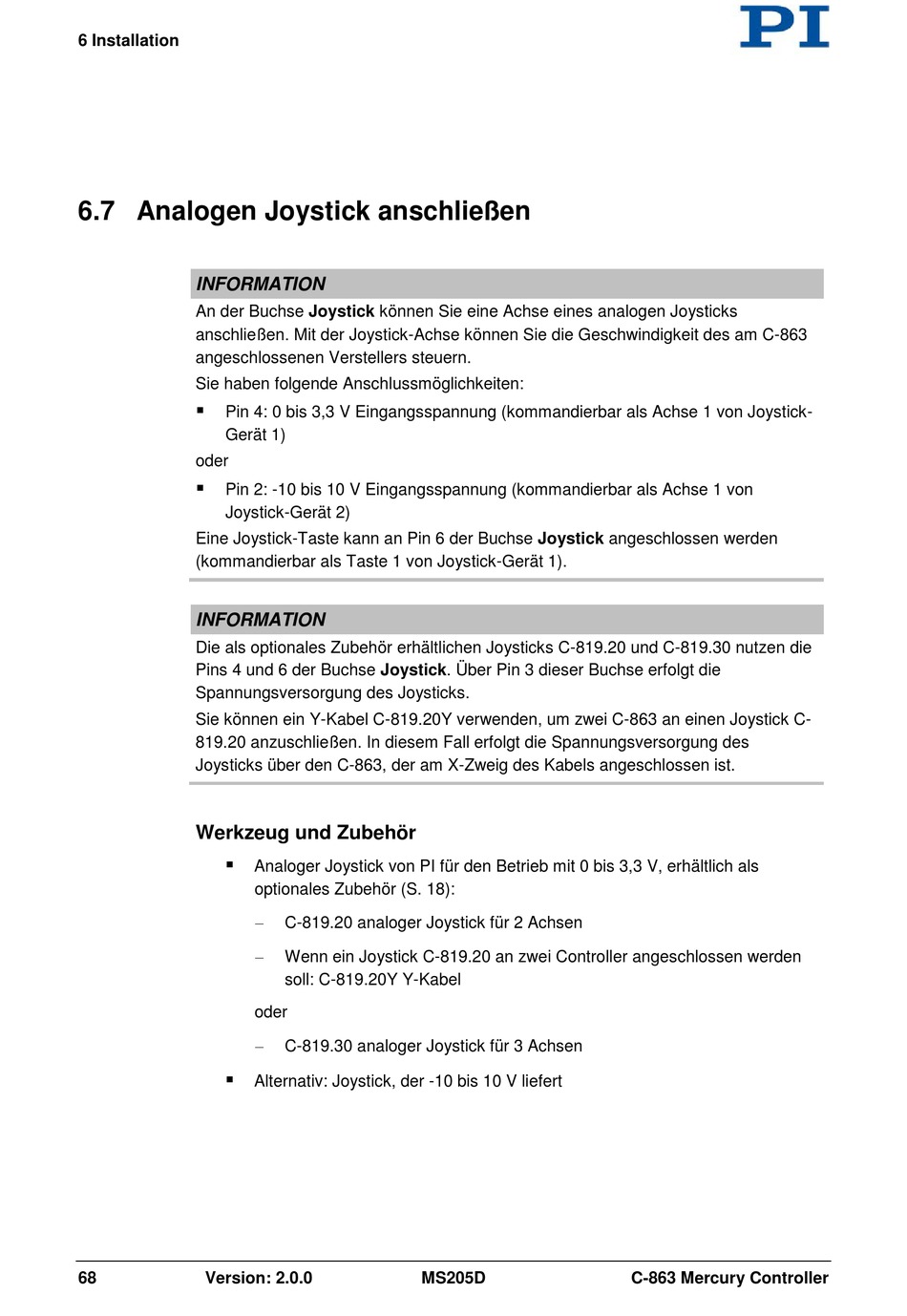

6.7 Analogen Joystick anschließen
INFORMATION
An der Buchse Joystick können Sie eine Achse eines analogen Joysticks
anschließen. Mit der Joystick-Achse können Sie die Geschwindigkeit des am C-863
angeschlossenen Verstellers steuern.
Sie haben folgende Anschlussmöglichkeiten:

Pin 4: 0 bis 3,3 V Eingangsspannung (kommandierbar als Achse 1 von Joystick-
Gerät 1)
oder

Pin 2: -10 bis 10 V Eingangsspannung (kommandierbar als Achse 1 von
Joystick-Gerät 2)
Eine Joystick-Taste kann an Pin 6 der Buchse Joystick angeschlossen werden
(kommandierbar als Taste 1 von Joystick-Gerät 1).
INFORMATION
Die als optionales Zubehör erhältlichen Joysticks C-819.20 und C-819.30 nutzen die
Pins 4 und 6 der Buchse Joystick. Über Pin 3 dieser Buchse erfolgt die
Spannungsversorgung des Joysticks.
Sie können ein Y-Kabel C-819.20Y verwenden, um zwei C-863 an einen Joystick C-
819.20 anzuschließen. In diesem Fall erfolgt die Spannungsversorgung des
Joysticks über den C-863, der am X-Zweig des Kabels angeschlossen ist.
Werkzeug und Zubehör


68 Version: 2.0.0
Analoger Joystick von PI für den Betrieb mit 0 bis 3,3 V, erhältlich als
optionales Zubehör (S. 18):
−
C-819.20 analoger Joystick für 2 Achsen
−
Wenn ein Joystick C-819.20 an zwei Controller angeschlossen werden
soll: C-819.20Y Y-Kabel
oder
−
C-819.30 analoger Joystick für 3 Achsen
Alternativ: Joystick, der -10 bis 10 V liefert
MS205D C-863 Mercury Controller
