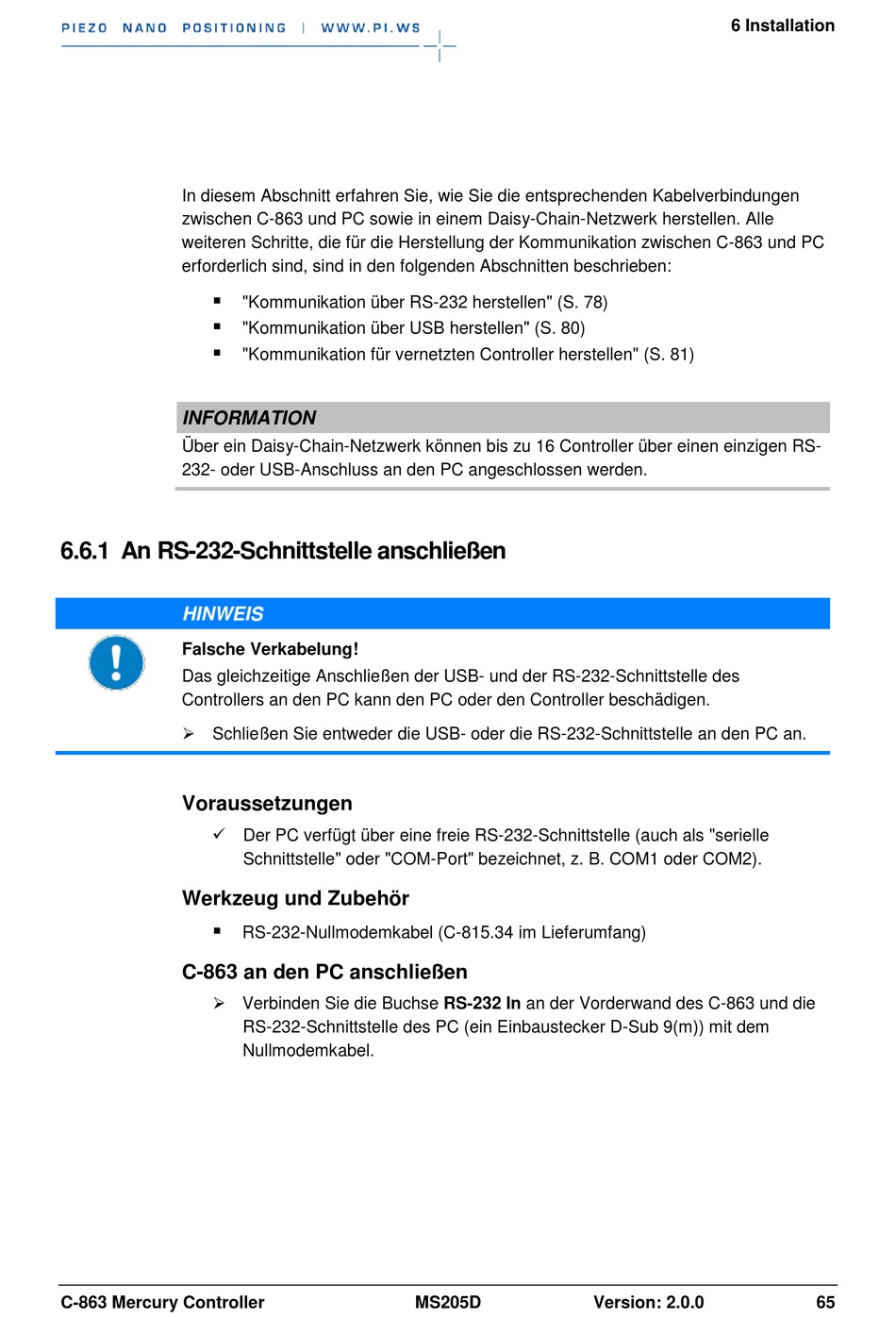

An Rs-232-Schnittstelle Anschließen; An Den Pc Anschließen - Physik Instrumente Mercury C-863 Benutzerhandbuch

In diesem Abschnitt erfahren Sie, wie Sie die entsprechenden Kabelverbindungen
zwischen C-863 und PC sowie in einem Daisy-Chain-Netzwerk herstellen. Alle
weiteren Schritte, die für die Herstellung der Kommunikation zwischen C-863 und PC
erforderlich sind, sind in den folgenden Abschnitten beschrieben:



INFORMATION
Über ein Daisy-Chain-Netzwerk können bis zu 16 Controller über einen einzigen RS-
232- oder USB-Anschluss an den PC angeschlossen werden.
6.6.1 An RS-232-Schnittstelle anschließen
HINWEIS
Falsche Verkabelung!
Das gleichzeitige Anschließen der USB- und der RS-232-Schnittstelle des
Controllers an den PC kann den PC oder den Controller beschädigen.
 Schließen Sie entweder die USB- oder die RS-232-Schnittstelle an den PC an.
Voraussetzungen
 Der PC verfügt über eine freie RS-232-Schnittstelle (auch als "serielle
Werkzeug und Zubehör

C-863 an den PC anschließen
 Verbinden Sie die Buchse RS-232 In an der Vorderwand des C-863 und die
C-863 Mercury Controller
"Kommunikation über RS-232 herstellen" (S. 78)
"Kommunikation über USB herstellen" (S. 80)
"Kommunikation für vernetzten Controller herstellen" (S. 81)
Schnittstelle" oder "COM-Port" bezeichnet, z. B. COM1 oder COM2).
RS-232-Nullmodemkabel (C-815.34 im Lieferumfang)
RS-232-Schnittstelle des PC (ein Einbaustecker D-Sub 9(m)) mit dem
Nullmodemkabel.
MS205D
6 Installation
Version: 2.0.0 65
