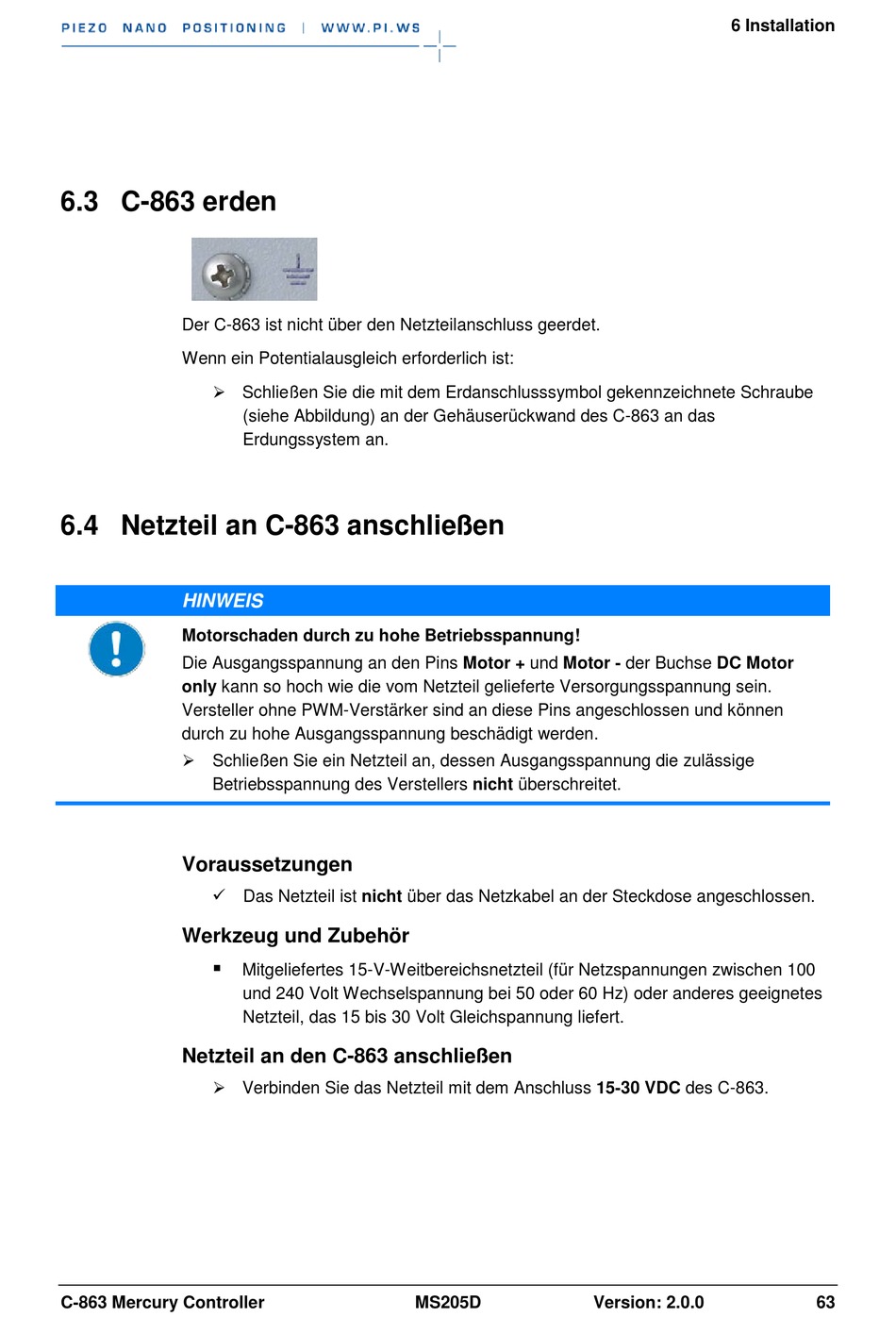

6.3 C-863 erden

Der C-863 ist nicht über den Netzteilanschluss geerdet.
Wenn ein Potentialausgleich erforderlich ist:
 Schließen Sie die mit dem Erdanschlusssymbol gekennzeichnete Schraube
6.4 Netzteil an C-863 anschließen
HINWEIS
Motorschaden durch zu hohe Betriebsspannung!
Die Ausgangsspannung an den Pins Motor + und Motor - der Buchse DC Motor
only kann so hoch wie die vom Netzteil gelieferte Versorgungsspannung sein.
Versteller ohne PWM-Verstärker sind an diese Pins angeschlossen und können
durch zu hohe Ausgangsspannung beschädigt werden.
 Schließen Sie ein Netzteil an, dessen Ausgangsspannung die zulässige
Betriebsspannung des Verstellers nicht überschreitet.

Voraussetzungen

 Das Netzteil ist nicht über das Netzkabel an der Steckdose angeschlossen.
Werkzeug und Zubehör

Netzteil an den C-863 anschließen
 Verbinden Sie das Netzteil mit dem Anschluss 15-30 VDC des C-863.
C-863 Mercury Controller
(siehe Abbildung) an der Gehäuserückwand des C-863 an das
Erdungssystem an.
Mitgeliefertes 15-V-Weitbereichsnetzteil (für Netzspannungen zwischen 100
und 240 Volt Wechselspannung bei 50 oder 60 Hz) oder anderes geeignetes
Netzteil, das 15 bis 30 Volt Gleichspannung liefert.
MS205D
6 Installation
Version: 2.0.0 63
