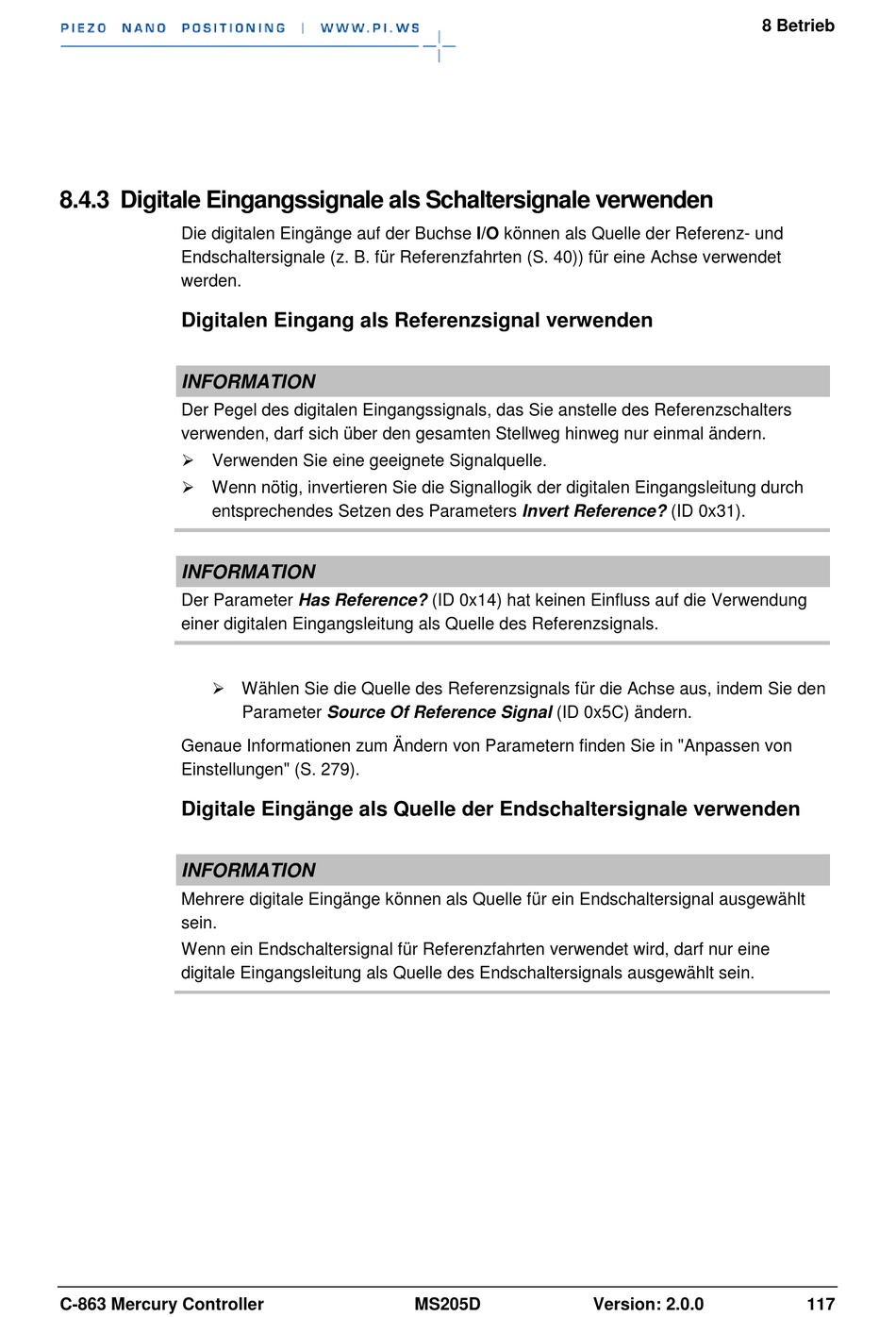

8.4.3 Digitale Eingangssignale als Schaltersignale verwenden

Die digitalen Eingänge auf der Buchse I/O können als Quelle der Referenz- und
Endschaltersignale (z. B. für Referenzfahrten (S. 40)) für eine Achse verwendet
werden.

Digitalen Eingang als Referenzsignal verwenden

INFORMATION
Der Pegel des digitalen Eingangssignals, das Sie anstelle des Referenzschalters
verwenden, darf sich über den gesamten Stellweg hinweg nur einmal ändern.
 Verwenden Sie eine geeignete Signalquelle.
 Wenn nötig, invertieren Sie die Signallogik der digitalen Eingangsleitung durch
entsprechendes Setzen des Parameters Invert Reference? (ID 0x31).
INFORMATION
Der Parameter Has Reference? (ID 0x14) hat keinen Einfluss auf die Verwendung
einer digitalen Eingangsleitung als Quelle des Referenzsignals.
 Wählen Sie die Quelle des Referenzsignals für die Achse aus, indem Sie den
Genaue Informationen zum Ändern von Parametern finden Sie in "Anpassen von
Einstellungen" (S. 279).
Digitale Eingänge als Quelle der Endschaltersignale verwenden
INFORMATION
Mehrere digitale Eingänge können als Quelle für ein Endschaltersignal ausgewählt
sein.
Wenn ein Endschaltersignal für Referenzfahrten verwendet wird, darf nur eine
digitale Eingangsleitung als Quelle des Endschaltersignals ausgewählt sein.
C-863 Mercury Controller
Parameter Source Of Reference Signal (ID 0x5C) ändern.
