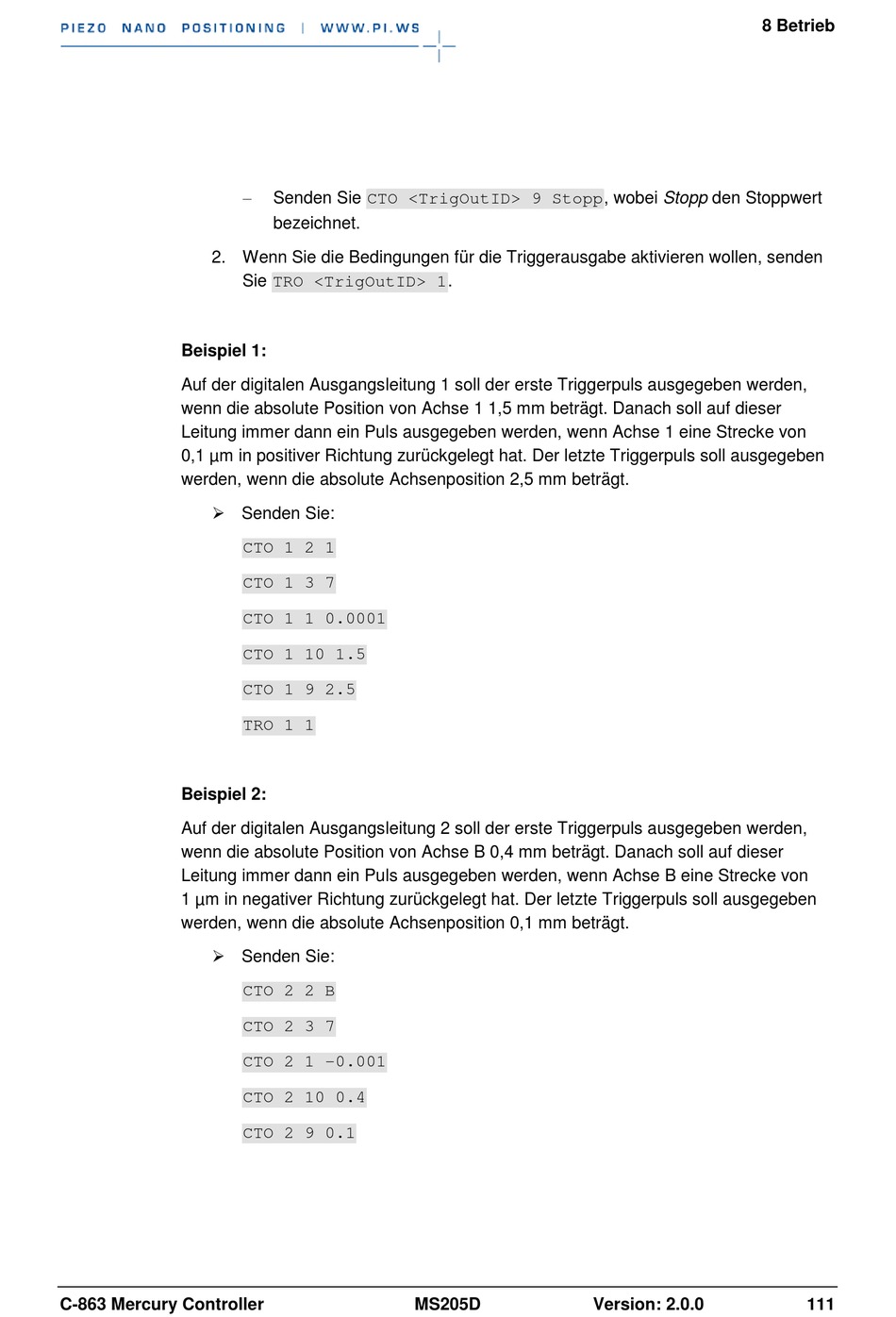

2. Wenn Sie die Bedingungen für die Triggerausgabe aktivieren wollen, senden
Beispiel 1:
Auf der digitalen Ausgangsleitung 1 soll der erste Triggerpuls ausgegeben werden,
wenn die absolute Position von Achse 1 1,5 mm beträgt. Danach soll auf dieser
Leitung immer dann ein Puls ausgegeben werden, wenn Achse 1 eine Strecke von
0,1 µm in positiver Richtung zurückgelegt hat. Der letzte Triggerpuls soll ausgegeben
werden, wenn die absolute Achsenposition 2,5 mm beträgt.
 Senden Sie:
Beispiel 2:
Auf der digitalen Ausgangsleitung 2 soll der erste Triggerpuls ausgegeben werden,
wenn die absolute Position von Achse B 0,4 mm beträgt. Danach soll auf dieser
Leitung immer dann ein Puls ausgegeben werden, wenn Achse B eine Strecke von
1 µm in negativer Richtung zurückgelegt hat. Der letzte Triggerpuls soll ausgegeben
werden, wenn die absolute Achsenposition 0,1 mm beträgt.
 Senden Sie:
C-863 Mercury Controller
−
Senden Sie CTO <TrigOutID> 9 Stopp, wobei Stopp den Stoppwert
bezeichnet.
Sie TRO <TrigOutID> 1.
CTO 1 2 1
CTO 1 3 7
CTO 1 1 0.0001
CTO 1 10 1.5
CTO 1 9 2.5
TRO 1 1
CTO 2 2 B
CTO 2 3 7
CTO 2 1 -0.001
CTO 2 10 0.4
CTO 2 9 0.1
