Joystick
Mini-DIN-
Buchse,
6-polig
(S. 317)
DC Motor
D-Sub 15(f)
only
(S. 315)
Schraube
und
Unterleg-
scheibe

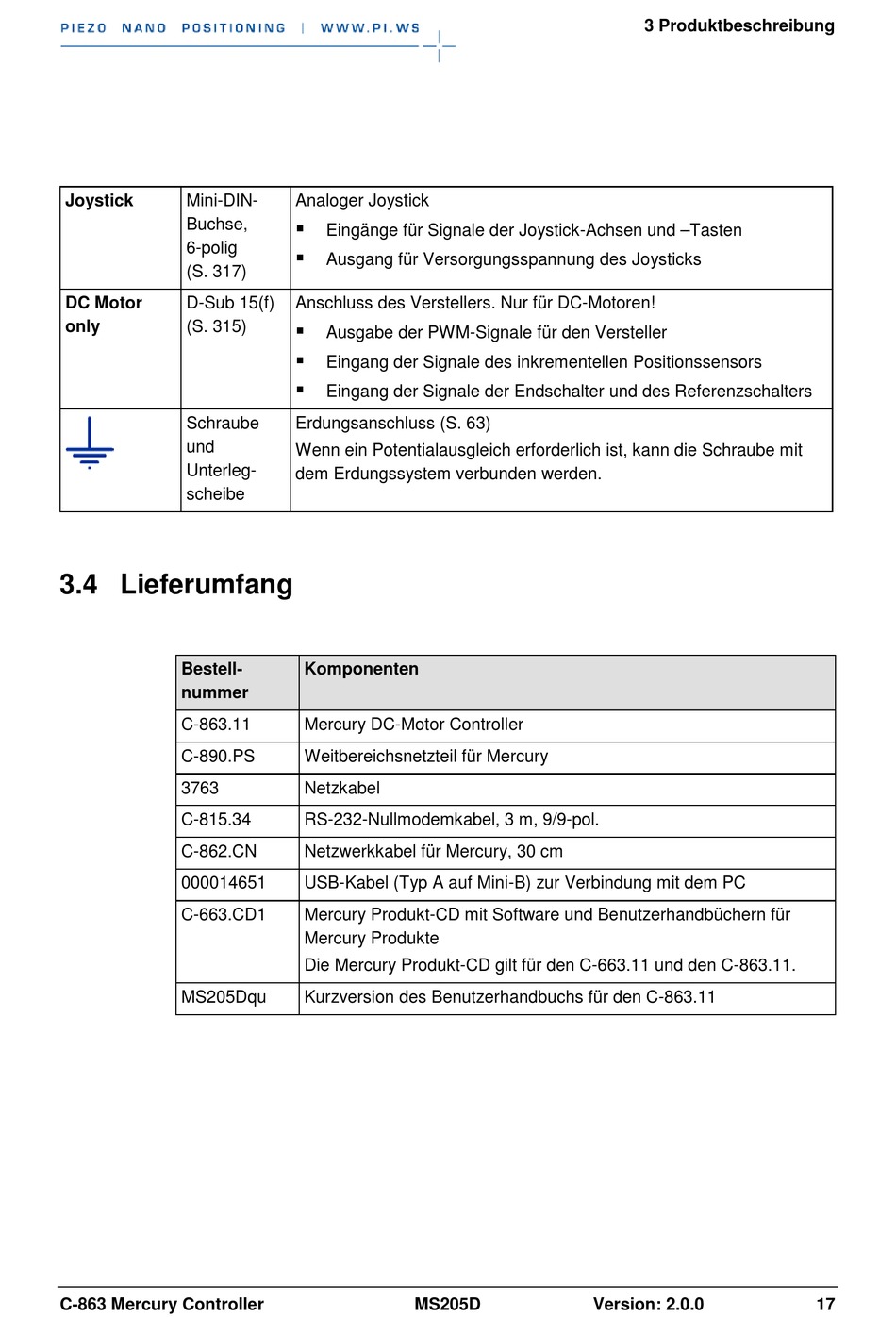

3.4 Lieferumfang
Bestell-
nummer
C-863.11
C-890.PS
3763
C-815.34
C-862.CN
000014651
C-663.CD1
MS205Dqu
C-863 Mercury Controller
Analoger Joystick
Eingänge für Signale der Joystick-Achsen und –Tasten
Ausgang für Versorgungsspannung des Joysticks
Anschluss des Verstellers. Nur für DC-Motoren!
Ausgabe der PWM-Signale für den Versteller
Eingang der Signale des inkrementellen Positionssensors
Eingang der Signale der Endschalter und des Referenzschalters
Erdungsanschluss (S. 63)
Wenn ein Potentialausgleich erforderlich ist, kann die Schraube mit
dem Erdungssystem verbunden werden.
Komponenten
Mercury DC-Motor Controller
Weitbereichsnetzteil für Mercury
Netzkabel
RS-232-Nullmodemkabel, 3 m, 9/9-pol.
Netzwerkkabel für Mercury, 30 cm
USB-Kabel (Typ A auf Mini-B) zur Verbindung mit dem PC
Mercury Produkt-CD mit Software und Benutzerhandbüchern für
Mercury Produkte
Die Mercury Produkt-CD gilt für den C-663.11 und den C-863.11.
Kurzversion des Benutzerhandbuchs für den C-863.11
MS205D
3 Produktbeschreibung
Version: 2.0.0
17
