Inbetriebnahme

5.3 Display

5.3 Display
5.3.1 Übersicht: Display
1
5 4 3

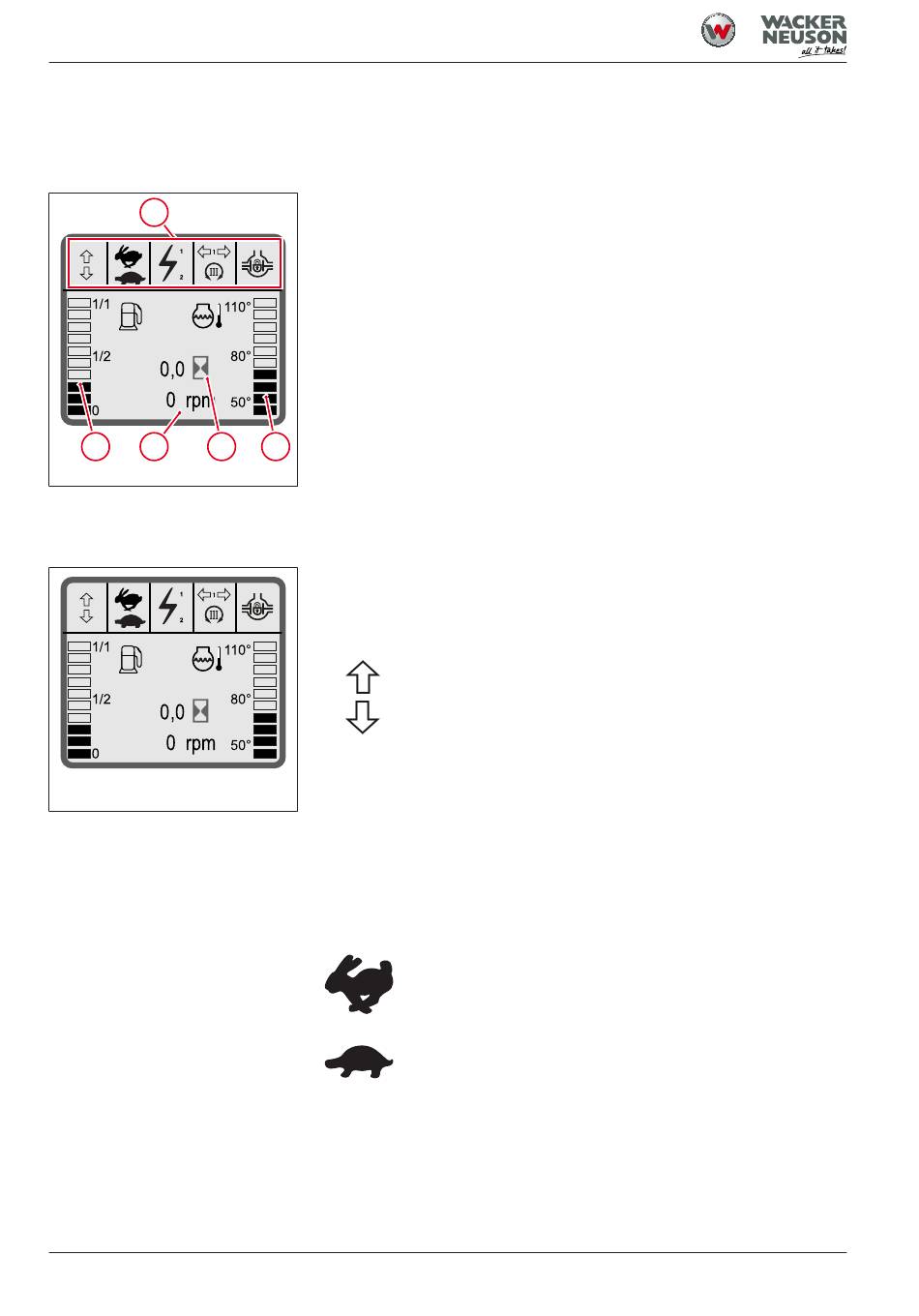

Abb. 64: Display
5.3.2

Informationen im Display ablesen

Abb. 65: Übersicht der Informationen
im Display
82
1 Anzeige mit Symbolen für zusätzliche Informationen
2 Anzeige für Motortemperatur
3 Anzeige für Betriebsstunden
4 Anzeige für Drehzahl
5 Anzeige für Füllstand des Dieseltanks
2
Kontrollleuchten dienen als Informationsquelle. Die Symbole im Display
zeigen verschiedene Betriebszustände an.
Das Display leuchtet nach Einschalten der Zündung zum Selbsttest auf.
Anzeige für Fahrtrichtung
1
Das angezeigte Symbol richtet sich nach der gewählten
Fahrschaltung.
2
• Beim Einschalten der Zündung zeigt das Display kein
Symbol an.
• Beim Betätigen des Bedienrads der Fahrtrichtung, zeigt
das Display die gewählte Fahrtrichtung an.
Anzeige für Gangart
Das angezeigte Symbol richtet sich nach der gewählten
Gangart.
• Beim Einschalten der Zündung zeigt das Display die
zuletzt gewählte Gangart an.
• Beim Betätigen des Bedienknopfs der Gangart, zeigt
das Display die gewählte Gangart an.
– Bei Fahrtrichtung vorwärts wird das Symbol 1 an-
gezeigt.
– Bei Fahrtrichtung rückwärts wird das Symbol 2 an-
gezeigt.
– Bei Neutralstellung wird kein Symbol angezeigt.
– Bei Wahl der Gangart Schnellgang wird das Sym-
bol 1 angezeigt.
– Bei Wahl der Gangart Kriechgang wird das Symbol
2 angezeigt.
