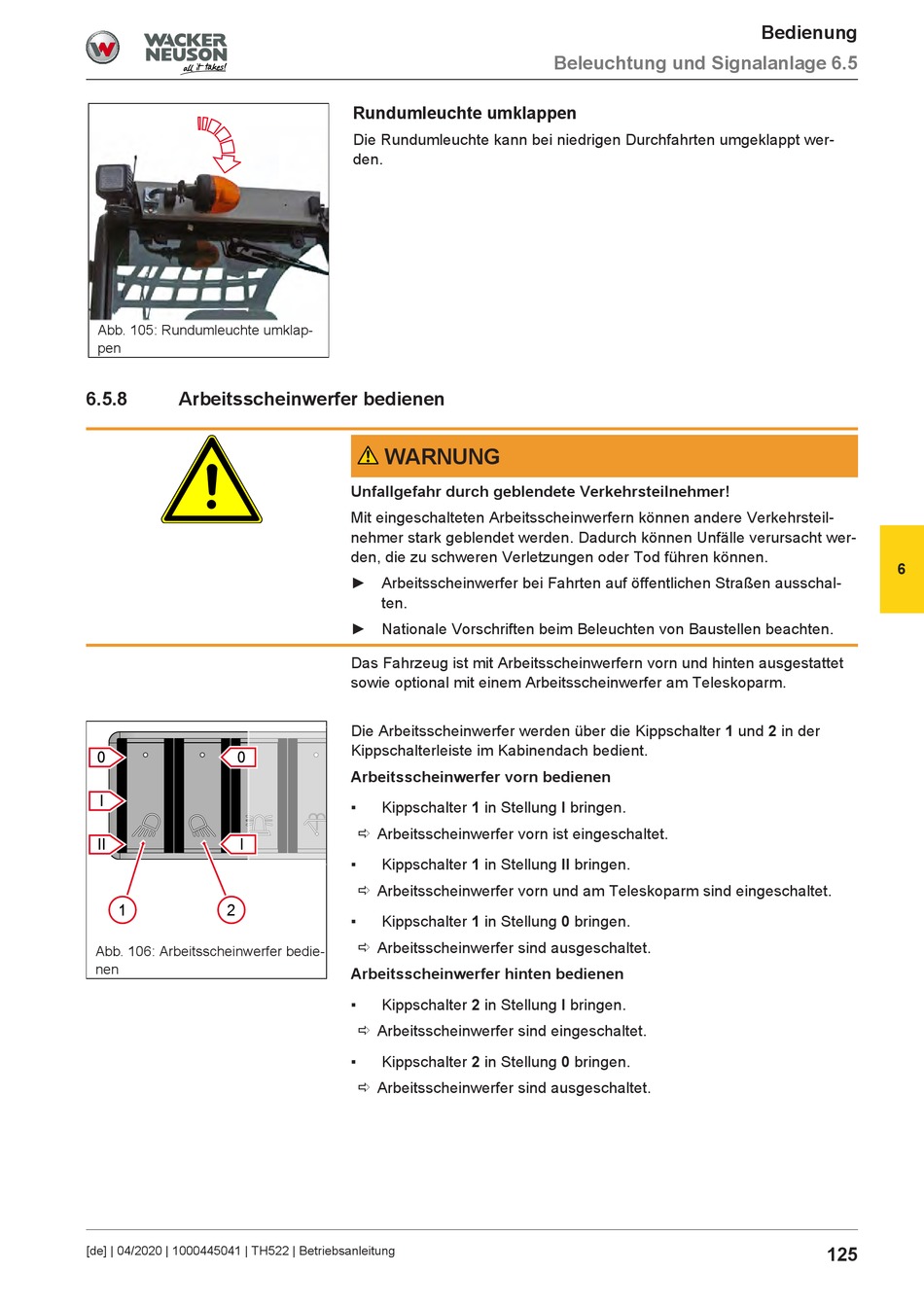

Arbeitsscheinwerfer Bedienen - Wacker Neuson TH522 Betriebsanleitung

Abb. 105: Rundumleuchte umklap-
pen
6.5.8

Arbeitsscheinwerfer bedienen

0 0
I
II I
1 2
Abb. 106: Arbeitsscheinwerfer bedie-
nen
[de] | 04/2020 | 1000445041 | TH522 | Betriebsanleitung
Rundumleuchte umklappen
Die Rundumleuchte kann bei niedrigen Durchfahrten umgeklappt wer-
den.
WARNUNG
Unfallgefahr durch geblendete Verkehrsteilnehmer!
Mit eingeschalteten Arbeitsscheinwerfern können andere Verkehrsteil-
nehmer stark geblendet werden. Dadurch können Unfälle verursacht wer-
den, die zu schweren Verletzungen oder Tod führen können.
► Arbeitsscheinwerfer bei Fahrten auf öffentlichen Straßen ausschal-
ten.
► Nationale Vorschriften beim Beleuchten von Baustellen beachten.
Das Fahrzeug ist mit Arbeitsscheinwerfern vorn und hinten ausgestattet
sowie optional mit einem Arbeitsscheinwerfer am Teleskoparm.
Die Arbeitsscheinwerfer werden über die Kippschalter 1 und 2 in der
Kippschalterleiste im Kabinendach bedient.
Arbeitsscheinwerfer vorn bedienen
▪ Kippschalter 1 in Stellung I bringen.
ð Arbeitsscheinwerfer vorn ist eingeschaltet.
▪ Kippschalter 1 in Stellung II bringen.
ð Arbeitsscheinwerfer vorn und am Teleskoparm sind eingeschaltet.
▪ Kippschalter 1 in Stellung 0 bringen.
ð Arbeitsscheinwerfer sind ausgeschaltet.
Arbeitsscheinwerfer hinten bedienen
▪ Kippschalter 2 in Stellung I bringen.
ð Arbeitsscheinwerfer sind eingeschaltet.
▪ Kippschalter 2 in Stellung 0 bringen.
ð Arbeitsscheinwerfer sind ausgeschaltet.
Beleuchtung und Signalanlage 6.5
Bedienung
6
125
